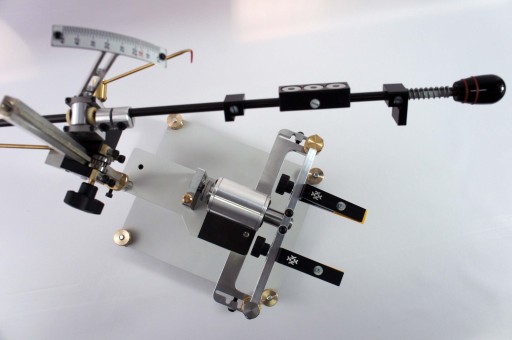

Точилка для ножей Модель 100.

Wstąpienie

Urządzenie do ostrzenia Kazak “Model 100” jest przeznaczone przede wszystkim do pracy w warsztatach ostrzenia. Przy projektowaniu urządzenia rozwiązano następujące zadania:

– zapewnienie zwiększonej sztywności urządzenia

– zapewnienie zwiększonej żywotności urządzenia

– minimalny zakres prac serwisowych

Urządzenie nie wymaga smarowania głównych zespołów przez 6 lat. Zespół obrotowy nie ma sobie równych na rynku urządzeń do ostrzenia.

Opis

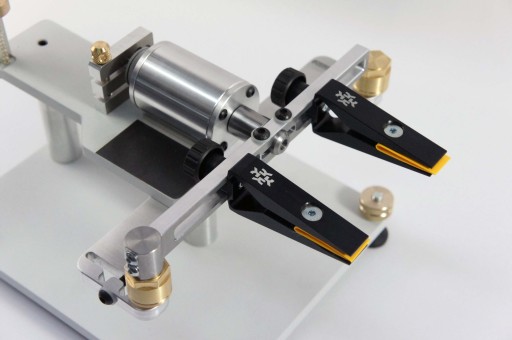

Zespół obrotowy wykorzystuje dwa regulowane łożyska skośne. Dzięki temu łożyska można regulować w taki sposób, aby wał zespołu obrotowego nie miał absolutnie żadnego luzu w kierunku promieniowym lub osiowym. Korpus zespołu obrotowego jest wykonany z aluminium i jest zamknięty z końcówkami dwoma pokrywami, w których znajdują się uszczelki przeciwpyłowe.

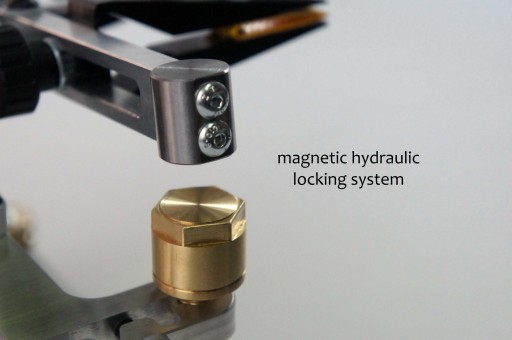

Rama ma długość 200 mm. szybko zdejmuje się z wału. Klipsy nożowe są pomalowane na czarno, aby nie męczyć oczu użytkownika. Minimalna odległość między zaciskami noża wynosi 75 mm podczas pomiaru Na Zewnątrz. Mocowanie ramy odbywa się za pomocą magnetycznych blokad hydraulicznych o specjalnej konstrukcji. Wał może blokować się przed obracaniem.

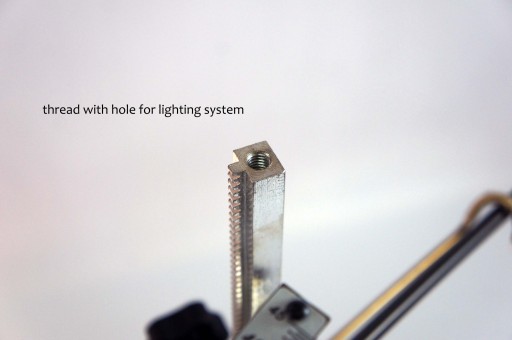

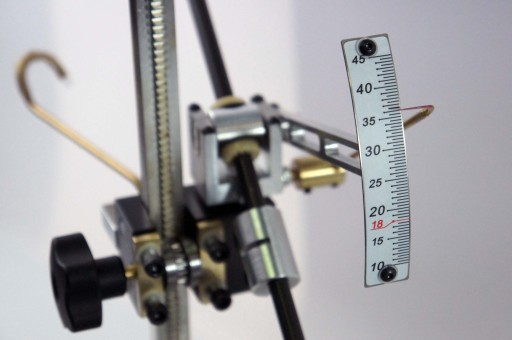

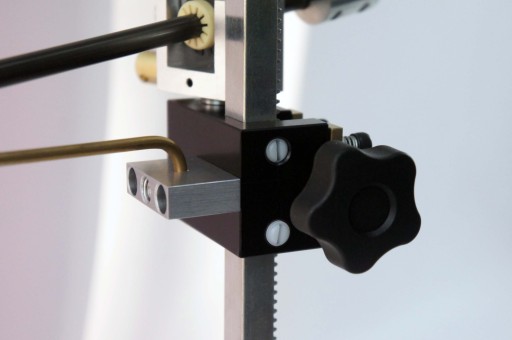

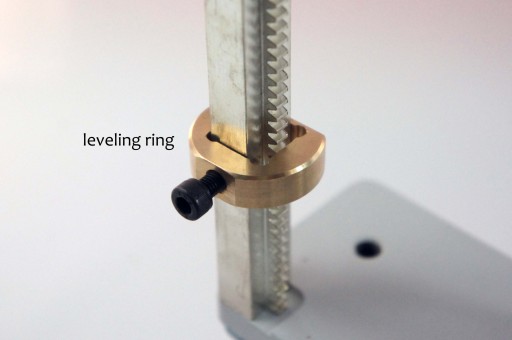

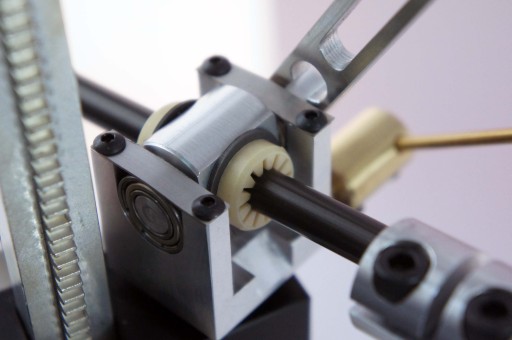

Zespół regulacji kąta ostrzenia to zębatka, wzdłuż której porusza się wózek. Karetka nie wymaga dodatkowego mocowania. Na wózku znajduje się zespół ślizgowy z kątomierzem. Łożysko liniowe produkcji niemieckiej z tworzywa sztucznego.

Pręt prowadzący wykonany jest z aluminium, anodowany. Składa się z dwóch części dla łatwego przechowywania i transportu. Ma 760 mm długości w stanie zmontowanym. Waga 195 gramów.

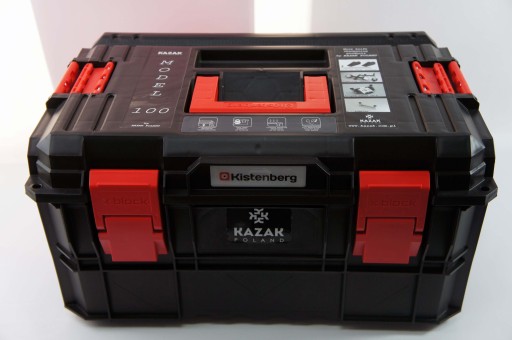

Urządzenie do ostrzenia jest dostarczane w wygodnej plastikowej walizce.

DANE TECHNICZNE

Waga urządzenia — 8,25 KG netto.

Szerokość — 260 mm

Głębokość — 320 mm

Wysokość – 440 mm.

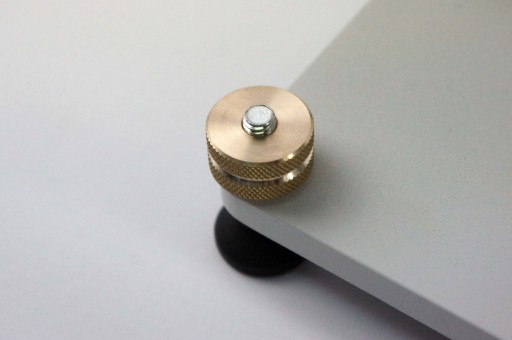

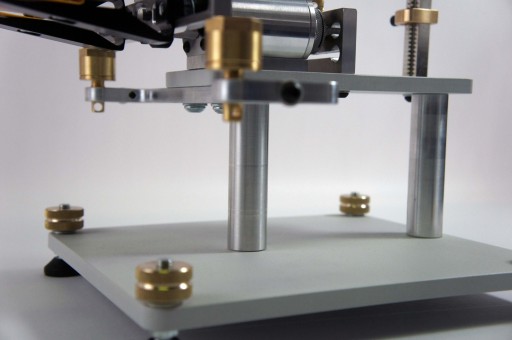

Nóżki-regulowane, posiadają poduszki antypoślizgowe. Płyta podstawy i płyta montażowa wykonana jest ze stali o grubości 10 mm, malowana proszkowo. Na płycie montażowej zamontowane:

– zespół obrotowy

– uchwyt z zatrzaskami magnetycznymi

– zespół blokady skrętu

– zespół szybkiej regulacji kąta ostrzenia

Na płycie montażowej znajduje się miejsce na zerowanie kątomierza elektronicznego.

Gwarancja

Okres gwarancji wynosi 2 lata. Gwarancja nie obejmuje aluminiowej prowadnicy i zespołu ślizgowego.
