Преобразователь RS232-TTL MAX3232 с разъемом DB9 RS232

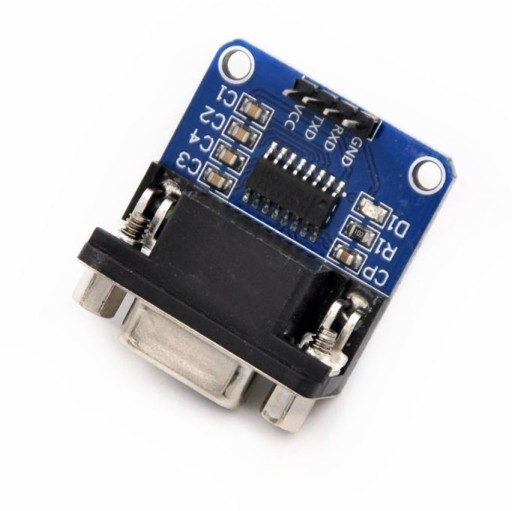

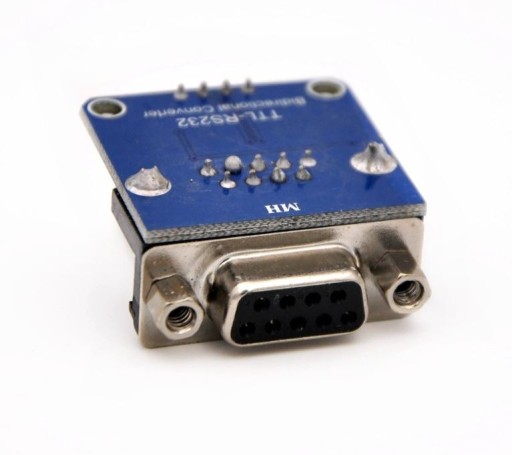

Konwerter oparty na popularnym układzie MAX3232, który łączy ze sobą interfejs szeregowy RS232 oraz UART ze standardem napięć TTL. Moduł posiada złącze D-SUB a na płytce przylutowane złącze kołkowe typu goldpin o rasterze 2,54.

Dane techniczne

• 4-pinowe złącze kołkowe do połączenia z systemem cyfrowym
• 9-pinowe żeńskie złącze D-SUB9, np. do połączenia z komputerem osobistym
• zastosowany układ: MAX3232
• zakres napięć zasilających: 3-5,5V
• dioda LED sygnalizująca zasilanie
• maksymalna szybkość transmisji danych: 250kbit/s
• Przykładowe zastosowania:

  komunikacja z centralami alarmowymi, modułami GSM, telefonami itp. umożliwiających komunikację przez łącze szeregowe RS232/TTL

  odczyt danych z w/w urządzeń lub innych.

  komunikacja z DVD, routerami

  komunikacja z mikrokontrolerami 8051, AVR, STM32 innymi zasilanymi z 5V lub 3,3V poprzez port szeregowy

• Złącze RS232: DB9 żeńskie
• Zastosowany uklad MAX 3232
• Napięcie zasilania: 3.3 - 5V
• Napięcie TX RX: 3.3 - 5V
• Wyprowadzone sygnały: RX, TX, GND, Vcc
• Dioda LED sygnalizująca zasilanie
• Kompatybilny z modułami ARDUINO

W zestawie

• Konwerter RS232-TTL MAX3232 z gniazdem DB9 - 1 szt
