KPS1 Kątownik ciesielski montażowy 90x90x65x1,5mm 10 szt

Wymiary: 90mm x 90mm x 65mm x 1,5mm

Cena "Kup teraz" dotyczy 10 sztuk kątowników

Kątowniki KPS1  charakteryzują się odejściem od tradycyjnych układów otworowania na rzecz dostosowania się do wymagań Eurokodu, gdzie jedną z najistotniejszych rzeczy jest zachowanie minimalnych rozstawów i odległości pomiędzy gwoździami.

Posiadają one szeroką gamę przemyślanych układów otworowania, dzięki czemu można je stosować zarówno w standardowych rozwiązaniach, jak i dobierać pod indywidualnie projektowane złącza.

Podstawowe parametry techniczne produktu:

• długość - 90mm
• wysokość - 90mm
• szerokość  - 65mm
• grubość blachy - 1,5mm
• materiał - DX51D + Z275
• ochrona antykorozyjna - ocynk
• ilość otworów -14 otworów ø5mm, 10 otworów ø7mm, 2 otwory ø11mm

Mocowanie: gwoździe pierścieniowe ANCHOR ø4

wkręty ciesielskie do łączników

wkręty do drewna ø6mm, 10mm

stalowe śruby rozporowe M10

Rysunek techniczny

• KP1 - 90 x 90 x 65 x 2,5 [mm]
• KP2 - 105 x 105 x 90 x 2,5 [mm]
• KP3 - 90 x 50 x 55 x 2,5 [mm]
• KP4 - 70 x 70 x 55 x 2,5 [mm]
• KP5 - 140 x 140 x 65 x 2,5 [mm]
• KP6 - 172 x 105 x 90 x 3 [mm]
• KP7 - 145 x 145 x 90 x 2,5 [mm]
• KP8 - 145 x 70 x 90 x 2,5 [mm]
• KP9 - 128,5 x 128,5 x 45 x 2,5 [mm]
• KPL1 - 90 x 90 x 65 x 2 [mm]
• KPL2 - 105 x 105 x 90 x 2 [mm]
• KPL3 - 90 x 50 x 55 x 2 [mm]
• KPL4 - 70 x 70 x 55 x 2 [mm]
• KPL5 - 50 x 50 x 35 x 2 [mm]
• KPL6 - 60 x 60 x 45 x 2 [mm]
• KPS1 - 90 x 90 x 65 x 1,5 [mm]
• KPS2 - 105 x 105 x 90 x 1,5 [mm]
• KPS3 - 90 x 50 x 55 x 1,5 [mm]
• KPS4 - 70 x 70 x 55 x 1,5 [mm]

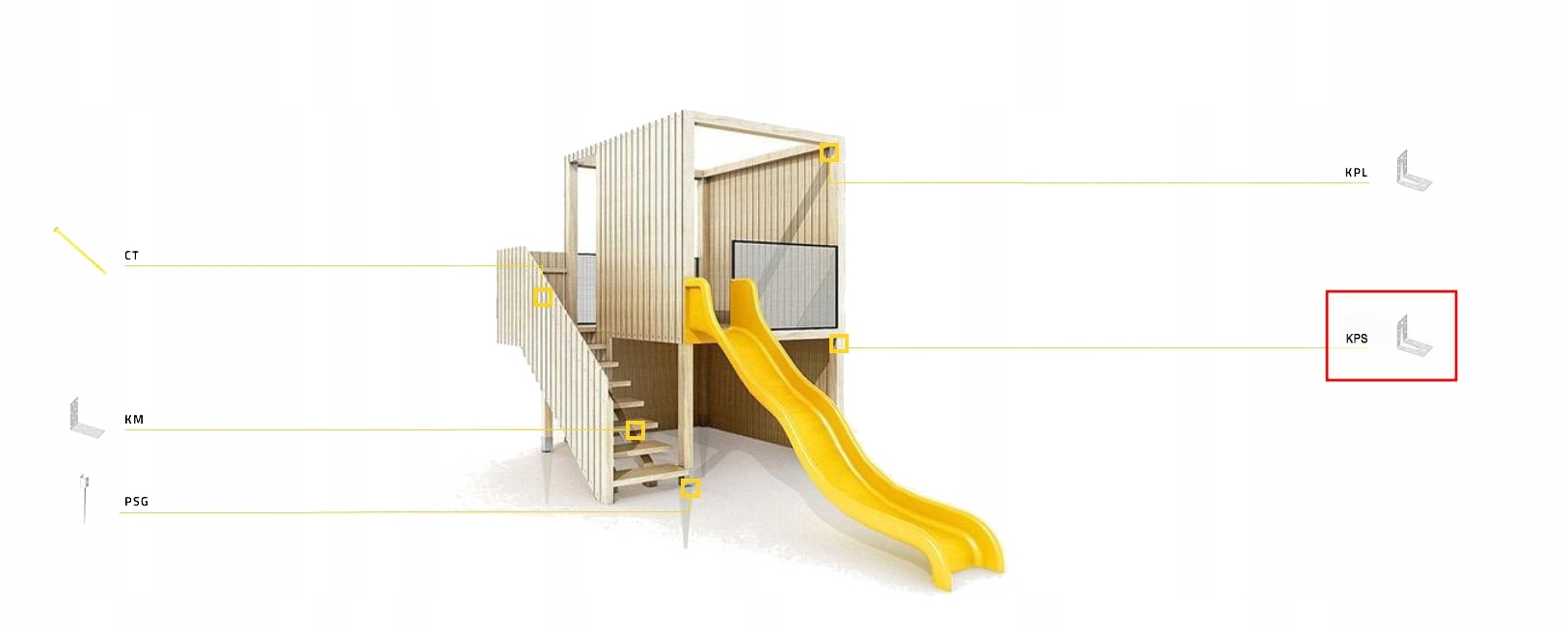

Przykłady zastosowania kątownika KPS1

DOKUMENTACJA TECHNICZNA:

• Europejska Ocena Techniczna
• Deklaracja Właściwości Użytkowych
• Certyfikat Zgodności Zakładowej Kontroli Produkcji
