МОДУЛЬ 6 ЦИФРОВЫХ ВХОДОВ + ПОВТОРНАЯ БЛОКИРОВКА AK4118 AK4137

MODUŁ 6 WEJŚĆ CYFROWYCH + RECLOCK AK4118 AK4137

Moduł 6 wejść cyfrowych z recklokingiem na układzie AK4137.

Obsługa modułu odbywa się za pomocą przycisku lub za pośrednictwem pilota.

Krótkie naciśniecie - zmiana jednego z 6 wejść (COAX 1, OPTICAL, USB, AES/EBU, COAX 2, S/PDIF 3,3v TTL - złącze na boku PCB)

Przytrzymanie - wejście do ustawień, następnie poprzez długie przytrzymanie wybór między:

- SRC (wybieranie formatu wyjściowego) - wybór krótkimi naciśnięciami między:

 44,1kHz, 48kHz, 96, 176, 192, 384, DSD 5,64mHz (DSD128), DSD 11,2mHz (DSD256)

- USB Mod: Amanero lub XMOS - wybór krótkimi naciśnięciami

- Short Sharp, Short Slow, Slow Roll, Sharp Roll wybór filtrów cyfrowych (strona 15 noty AK4137), krótkimi naciśnięciami

Zworki J1 i J2 służą do wyboru źródła sygnału MCLK dla złącza wyjściowego - zlutowana (domyślnie) J1 - źródło AK4137, natomiast zlutowana J2 - bezpośrednio z oscylatora). Nie mogą być zlutowane dwie jednocześnie.

Do modułu pasuje konwerter USB Amanero lub inny z nim kompatybilny.

Gniazdo do taśmy należy wlutować jak na jednym ze zdjęć w ofercie.

Za pomocą pilota isnieje możliwość przełączania wejść lub wyciszenia - mute.

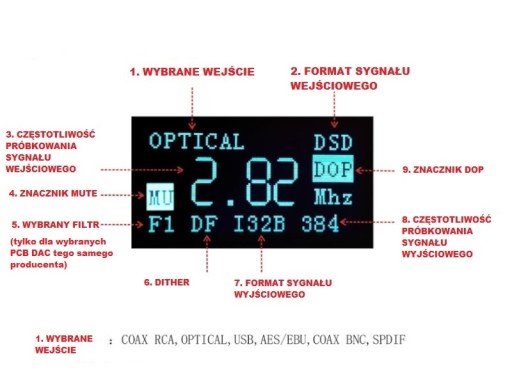

Pozostałe informacje i instrukcje zamieszczone są na zdjęciach w ofercie.

Kupujący otrzymuje komplet jak na pierwszym zdjęciu w ofercie:

- płytka konwertera,

- pilot,

- płytka IR z przyciskiem i taśmą.

Moduł wejść cyfrowych z resamplingiem na AK4137.
