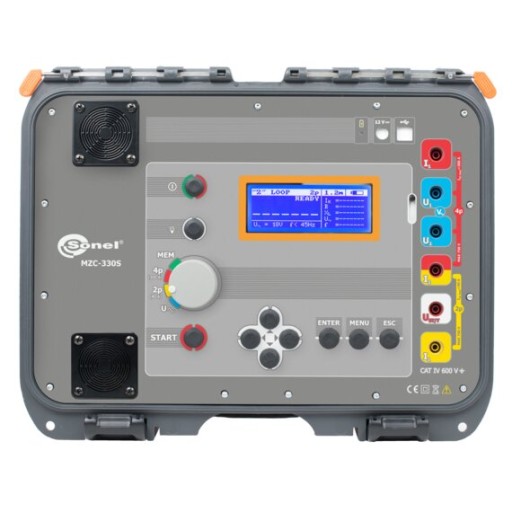

SONEL MZC-330S Silnoprądowy miernik impedancji pętli zwarcia

SONEL MZC-330S Silnoprądowy miernik impedancji pętli zwarcia

Waga ciężka w pomiarach silnoprądowych

Postaw na silnoprądowy miernik impedancji pętli zwarcia Sonel MZC-330S z wydajnym systemem wentylacji dla sprawniejszej i efektywnej pracy, bez konieczności przestojów.

W przypadku wielokrotnego pomiaru impedancji pętli zwarcia, niektóre urządzenia pomiarowe mogą się blokować. Problem ten nie dotyczy miernika Sonel MZC-330S. Aby zapobiec blokowaniu, urządzenie zostało wyposażone w specjalny system wentylacji o wysokiej wydajności, który pozwala znacznie zredukować czas potrzebny na chłodzenie rezystora zwarciowego. Zaawansowany silnoprądowy miernik Sonel MZC-330S stanowi odpowiedni wybór dla specjalistów z obszaru energetyki, elektryki, a także z branży instalacyjnej i pomiarowej. Urządzenie łączy w sobie rozbudowane możliwości pomiarowe z dużą wytrzymałością i odpornością na trudne warunki pracy. Specjalnie opracowany system wentylacji przekłada się na większą efektywność i pozwala znacząco skrócić czas pracy.

Możliwości

• Pomiary bardzo małych impedancji pętli zwarcia (z rozdzielczością 0,1 mΩ) prądem 130 A przy 230 V; maksymalnie 300 A przy 690 V.
• Pomiary prądem rzędu 24 A przy 230 V, maksymalnie 37 A przy 690 V z rozdzielczością 0,01 Ω.
• Pomiary w sieciach o napięciach znamionowych: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V i 400/690 V o częstotliwościach 45...65 Hz.
• Możliwość pomiaru w obwodzie zwarciowym: faza-faza, faza-PE, faza-N.
• Automatyczne rozróżnianie napięcia fazowego i międzyfazowego przy obliczeniach prądu zwarciowego.
• Możliwość zmiany długości przewodów pomiarowych (pomiar metodą 2p).
• Metoda 4p (czteroprzewodowa), brak konieczności kalibracji przewodów (pomiar maksymalnym prądem do 300 A).
• Pomiar i wyświetlanie składowych impedancji pętli zwarcia: rezystancji RS i reaktancji XS.

Cechy dodatkowe

• Pomiar spodziewanego napięcia dotykowego lub napięcia dotykowego rażeniowego (z rezystorem 1 kΩ).
• Pomiar napięć przemiennych 0...750 V
• Pomiar częstotliwości 45,0...65,0 Hz.
• Pamięć 990 wyników, połączenie z PC przez USB i Bluetooth.
• Zasilanie akumulatorowe.

Tam, gdzie inni nawet nie próbują

W bezpośredniej bliskości transformatora lub w trafostacjach, gdzie w obwodach zastosowano zabezpieczenia wysokoprądowe (wkładki topikowe na kilkaset amperów, wyłączniki silnikowe), można spodziewać się prądów zwarciowych rzędu setek kiloamperów. Wykonanie w takich sieciach pomiaru impedancji pętli zwarcia wiąże się z koniecznością posiadania miernika silnoprądowego umożliwiającego zmierzenie wartości ZS na poziomie pojedynczych miliomów. Dzięki autorskiemu rozwiązaniu technicznemu, przy wykorzystaniu podzespołów niedostępnych w komercyjnej ofercie (unikalny rezystor zwarciowy), Sonel oferuje miernik idealnie sprawdzający się w tak wymagających warunkach.

Pomiary bez kompromisów

Dostępne na rynku mierniki impedancji pętli zwarcia dokonują pomiaru prądem półokresowym, czyli asymetrycznie. Takie rozwiązanie wprowadza stałą przejściową i stałą DC, co nie zawsze skutkuje liniowym zachowaniem się transformatora podczas badań. To z kolei rzutuje na dokładność otrzymanych wyników.

Silnoprądowy przyrząd MZC-330S mierzy prądem symetrycznym, czyli w oparciu o pełny okres - wszystko dzięki zaawansowanej konstrukcji układu pomiarowego, jak również obwodu zwarciowego.

Zastosowanie

Przyrząd znajduje zastosowanie w pomiarach sieci o napięciu znamionowym:

• do 750 V gdzie spodziewany prąd zwarciowy może sięgnąć 95,8 kA według normy PN-EN 61557.

Te parametry czynią miernik idealnym do badań kontrolno-pomiarowych na farmach wiatrowych, szybkiej kolei czy w obiektach podlegających lub stanowiących własność zakładów energetycznych.

Praca zdalna zawsze na topie

Przyrządem można zdalnie sterować - wystarczy, że miernik będzie zalogowany do tej samej sieci Wi-Fi, co urządzenie sterujące, czyli dowolne urządzenie z przeglądarką internetową. Po wywołaniu w przeglądarce wirtualnego panelu operatorskiego użytkownik będzie w stanie uruchomić pomiar z wygodnego dla siebie dystansu, a następnie odczytać wyniki.

Tą samą drogą uzyska dostęp do zapisanych w pamięci wyników pomiarów. Co ważne, będzie mógł je pobrać również w sposób klasyczny, czyli przez łącze USB.

Akcesoria w zestawie:

• SONEL Przewód 1,2 m czarny 1 kV (wtyki bananowe) - x1
• SONEL Przewód 1,2 m żółty 1 kV (wtyki bananowe) - x1
• SONEL Przewód 3 m dwużyłowy (12 / 32 A) U1 / I1 - x1
• SONEL Przewód 3 m dwużyłowy (12 / 32 A) U2 / I2 - x1
• SONEL Sonda silnoprądowa 1 kV (gniazda bananowe) - x2
• SONEL Sonda ostrzowa czarna 1 kV (gniazdo bananowe) - x1
• SONEL Sonda ostrzowa żółta 1 kV (gniazdo bananowe) - x1
• SONEL K-06 Krokodylek Kelvina 1 kV 25 A - x2
• SONEL K-03 Krokodylek czarny 1 kV 32 A - x4
• SONEL Z-19 Zasilacz do ładowania akumulatora - x1
• SONEL Przewód do zasilania 230 V (wtyk IEC C7) - x1
• SONEL L-14 Futerał - x1
• SONEL Przewód USB - x1
• SONEL Certyfikat kalibracji - x1
