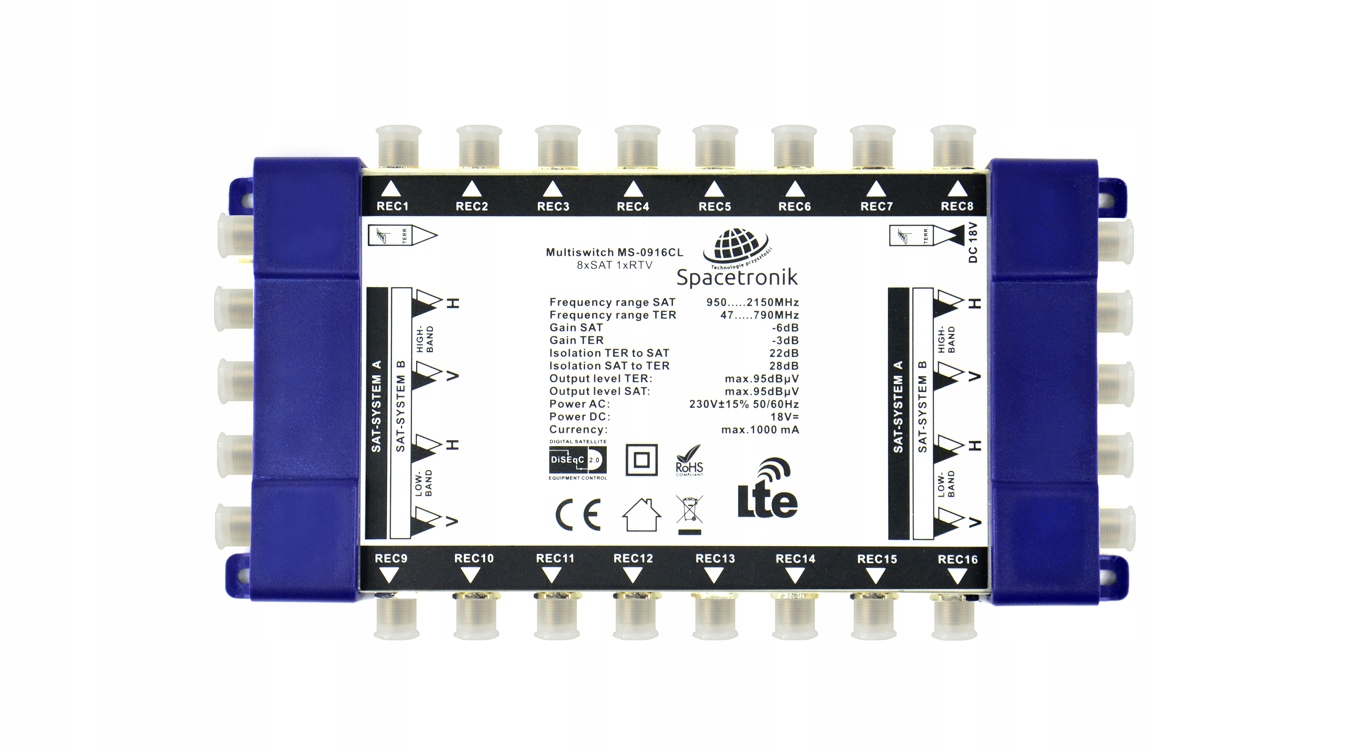

Мультипереключатель Spacetronik Pro Series MS-0916CL 9/16C

Multiswitch Spacetronik Pro Series MS-0916CL 9/16C

SPACETRONIK

Multiswitch kaskadowy Spacetronik Pro Series MS-0916CL LTE

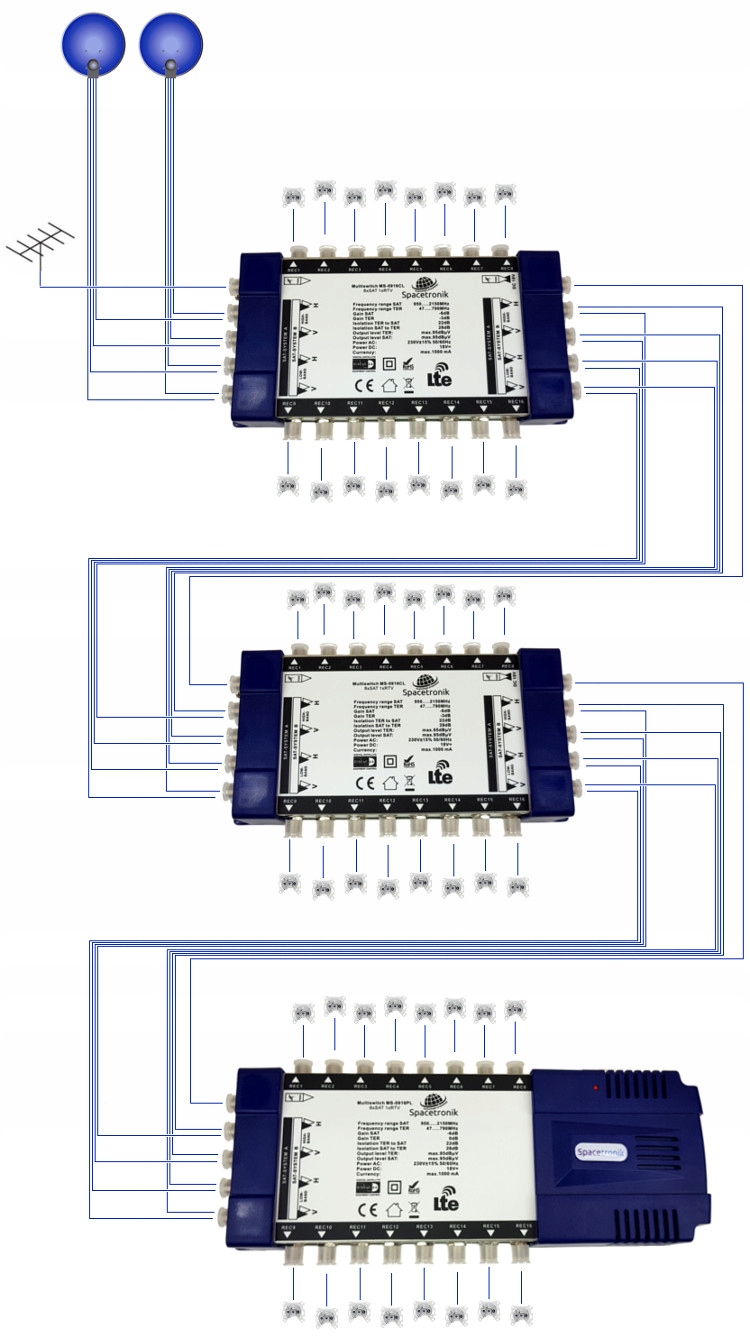

Multiswitch kaskadowy Pro Series 9/9 na 16 z 8 wejściami SAT + 1 wejściem antenowym TV naziemnej, pozwoli na rozdzielenie sygnału w instalacji zbiorczej na kolejny multiswitch kaskadowy lub końcowy oraz do 16 użytkowników końcowych. Multiswitch posiada w zestawie wysokiej klasy zasilacz, umożliwiający stabilną pracę urządzenia. Obudowa oraz uchwyty wykonane z materiałów najwyższej jakości. Multiswitch kaskadowy to urządzenie pozwalające swobodnie skalować wielkość sieci poprzez dokładanie kolejnych urządzeń. Poszczególne multiswitche łączy się ze sobą szeregowo poprzez doprowadzenie sygnałów z wyjść przelotowych. Jeśli nie przewiduje się dalszej rozbudowy instalacji, ostatnim urządzeniem w kaskadzie jest multiswitch końcowy. Sygnały z wyjść odgałęźnych są z kolei doprowadzane do gniazd końcowych, abonentów. Multiswitche kaskadowe mogą być umieszczane na różnych piętrach budynku, co pozwala znacznie skrócić odległość od wyjścia multiswitcha do tunera satelitarnego. Również w przypadku ewentualnej awarii, multiswitch kaskadowy może szybko zostać wypięty z instalacji i zastąpiony sprawnym urządzeniem, przez co czas awarii i jej naprawy ograniczony jest do niezbędnego minimum.

Gdzie zamontować multiswitch Spacetronik?

 Przy montażu urządzenia należy uwzględnić istniejące warunki instalacyjne dotyczące zasilania:

- lokalizacji z dala od wpływu warunków atmosferycznych

- zabezpieczenia przed dostępem osób postronnych

- odpowiedniej wentylacji

Parametry wyróżniające multisiwtche Spacetronik na tle konkurencji

- izolacja w torach SAT i TV

- separacja wejść/wyjść

- poziom sygnału wyjściowego dBuV

- tłumienie w kanale zwrotnym

- parametry - moc zasilacza

- zasilanie - stabilność zasilacza oraz dodatkowe zasilanie TER

Co można podłączyć do multiswitch'a?

- dwa wejścia sygnału z konwertera SAT Quattro

- jedno wejście sygnału naziemnego DVB-T/T2

- 16 wyjść sygnału zsumowanego SAT+DVB-T/T2

Specyfikacja techniczna multiswitcha 9/16

Liczba wejść: 8 SAT, 1 TER

Liczba wyjść: 16

Złącza: F żeńskie

Zakres częstotliwości SAT: 950-2150MHz

Zakres częstotliwości TER: 47-694MHz LTE Ready

Zysk SAT: -3 do 6dB

Zysk TER: -8 do 1dB

Izolacja TER do SAT: 28dB

Izolacja SAT do TER: 28dB

Izolacja separacji polaryzacji H/V: 25dB

Izolacja out - out TER: 22dB

Izolacja out - out SAT: 35dB

Tłumienie odbić SAT wejście: 10dB

Tłumienie odbić SAT wyjście: 7dB

Tłumienie odbić TER wejście: 11dB

Tłumienie odbić TER wyjście: 8dB

Poziom wyjściowy SAT(IMD3 - 35dB): 100dBµV

Poziom wyjściowy TER(IMD3 - 60dB): 85dBµV

Impedancja wejścia / wyjścia: 75Ohm

• Masa: 1,20

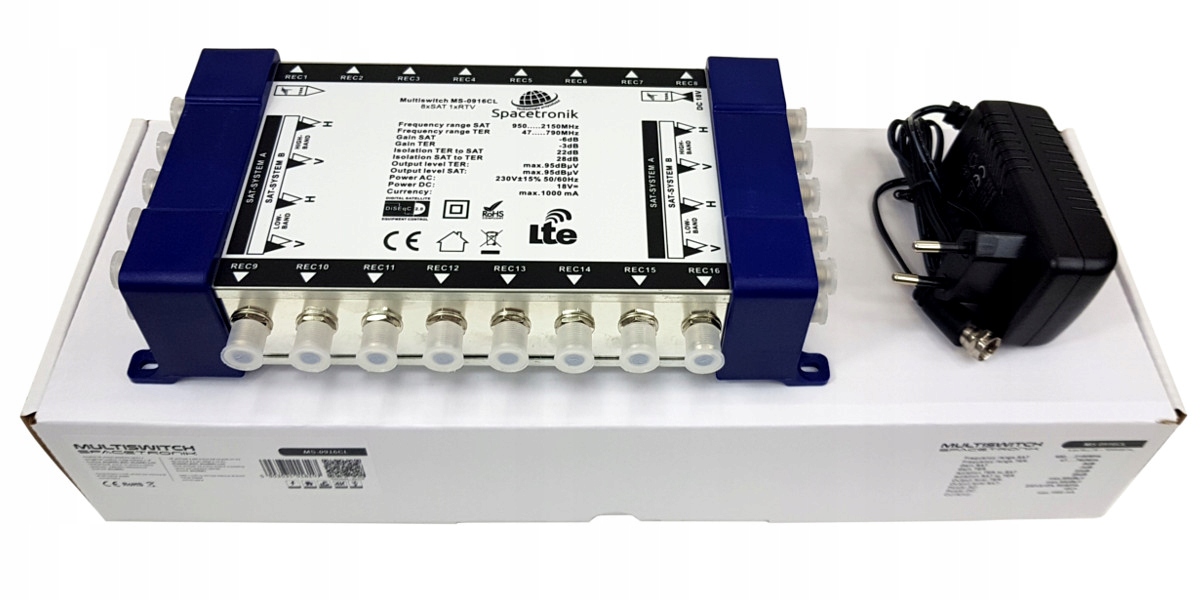

Multiswitch kaskadowy Spacetronik 9/9 na 16 MS-0916CL pozwalający na podłączenie dwóch satelit i sygnału cyfrowej tv naziemnej i przesłanie ich do 16 odbiorców. W zestawie z zasilaczem.
