Монтажный комплект для впуска/мск/выпуска fi 180

Oferowany produkt:

Zestaw montażowy do kominka z płaszczem wodnym

Dla kominków, które nie mają wbudowanego dolotu w kominku, a wlot do komina ma fi 180.

Numer katalogowy: ##ZEST/MON/DOL/MSK/PLASZCZ/180##

W skład zestawu wchodzą:

• 1 szt  dolot powietrza z zewnątrz z przepustnicą elektroniczną
• 1 szt  msk sterownik do kominka fi 25
• 1 szt  przejście dolot rura fi 125
• 1 szt zawór termiczny bezpieczeństwa
• 1 szt naczynie wzbiorcze uniwersalne
• 1 szt kryza kominowa antyskroplinowa

ELEMENTY ZESTAWU

STEROWNIK MSK fi 125

Urządzenie, które automatycznie reguluje dopływ zimnego powietrza do kominka z zewnątrz budynku, nie musimy ręcznie regulować dopływu. Dzięki temu można zaplanować automatyczną regulację spalania.

Zestaw:

• sterownik mikroprocesorowy
• czujnik temperatury z silikonowym kablem o długości 2 metrów
• elektroniczna przepustnica z automatyczną regulacją dopływu powietrza

ZALETY

• sterowanie aż dwoma pompami c.o. oraz jednym niezależnie nastawianym urządzeniem
• precyzyjne dawkowanie powietrza do spalania
• zabezpieczenie przed przegrzaniem kominka
• alarm ostrzeżeń

DOLOT

To króciec do zamontowania w kominku żeliwnym. Ma on za zadanie doprowadzenie świeżego powietrza do kominka. Montowana przy wkładzie kominkowym. Przez niego powietrze "wpada" do komory.

Aby kominek nie sprawiał nam problemów musi mieć dostarczone ok.

Wymiar: dł. 195,2 x wys. 34,5 x gł. 62,4

PRZEJŚCIE Z DOLOTU DO RURY

Element używany jest do połączenia dolotu znajdującego się w kominku z przepustnicą.

• Wymiary przejścia 25x152 mm
• Wymiary rury do podpięcia fi 125.
• Materiał: blacha ocynkowana

ZAWÓR BEZPIECZEŃSTWA

Model STS 20 S WATTS 3/4 95°C

To zawór termostatyczny, który zabezpiecza kominki z płaszczem wodnym przed możliwością zagotowania się wody w układzie c.o.

Termiczne zabezpieczenie odpływowe jest wymagane w przypadku kotłów płomienicowych zmiennych i instalacji grzewczych na paliwa stałe. Zabezpieczenie odpływowe Typ STS20S jest zaworem ciśnieniowo niezależnym, uruchamianym temperaturą czynnika na wylocie ze źródła ciepła. Przy temperaturze 97°C (+/-) 2°C odpływ wody użytkowej z ogrzewacza zostaje otwarty. W ten sposób zawór zapobiega wzrostowi temperatury powyżej 110°C (maksymalne otwarcie). Termiczne zabezpieczenie odpływowe wyprodukowano zgodnie z normą DIN 3440.

Opis:

• Min. temperatura operacyjna : -10°C
• Min. temperatura otwarcia : 97°C
• Maksymalna temperatura operacyjna : 110°C
• Przepływ maksymalny : 6,5 m3/h
• korpus i osłona wykonana z mosiądzu [58% Cu, 3% PbJ CW617N zgodnie z PN- EN 12165: 2011 E]
• uszczelnienie z Vitonu
• sprężyna ze stali nierdzewnej
• guzik do spuszczania ręcznego z tworzywa sztucznego
• miedziana rurka kapilarna, 1300 mm w osłonie

NACZYNIE WZBIORCZE Z ZAWOREM SAMODOPUSZCZAJĄCYM

To hydrauliczne zabezpieczenie kominka z płaszczem wodnym.

Jego zadaniem jest wyrównywanie zmian objętości wody spowodowanych zmianami jej temperatury. Zbiornik przyłączony jest do sieci rur i przyjmuje wodę z instalacji c.o., gdy jej objętość wzrasta na skutek wzrostu temperatury.

Naczynie wykonane jest z blachy nierdzewnej.

Opis:

• pływak miedziany z zaworem - do automatycznego uzupełnienia układu wodnego instalacji zasilanej przez kominek z płaszczem wodnym lub kominek z wodnym wymiennikiem wody;
• mosiężne złączki montażowe - zapewniające szczelność połączenia rury przelewowej i wzbiorcza.
• średnica 320 mm
• wysokość 325 mm
• materiał: blacha nierdzewna
• pojemność: 20l.
• Przyłącze dopuszczające wodę - 3/4 cala
• Pozostałe przyłącza (rura wzbiorcza i przelewowa) -1 cal.

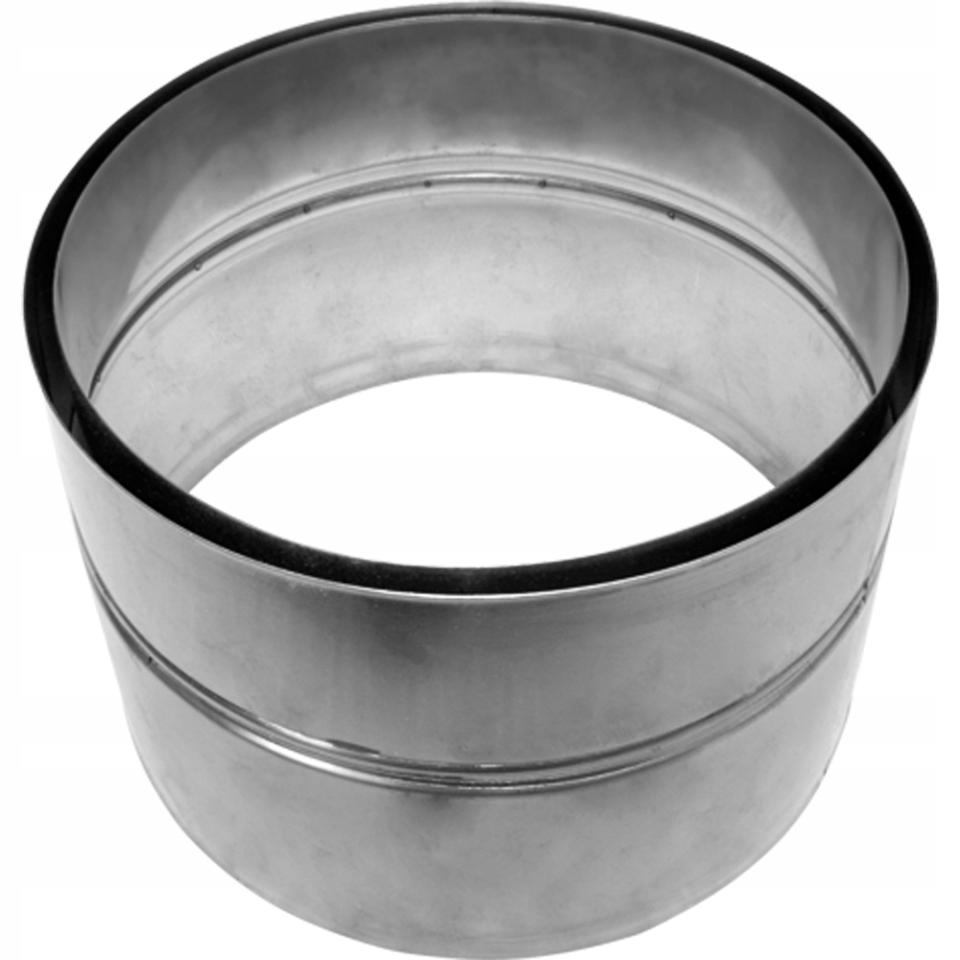

KRYZA PRZECIW SKROPLINOM

Stosowana do rur stalowych fi 180

Kryza posiada dwupłaszczową konstrukcję i uszczelnia wyjście z czopucha kominka do komina. Dzięki temu skropliny powstałe w wyniku zmian temperatur w kominie wlatują do środka kominka, gdzie są podgrzewane i zmieniają skropliny w parę. Woda która spływa z komina kapiąc nie wydostaje się poza układ kominowy nie powodując korozji oraz złudzenia nieszczelności spawów kominka.

UWAGA! Kryza pasuje tylko do rur z blachy 2 mm.
