ВИДЕО ИНТЕРФОН ВИДЕО ИНТЕРФОН WiFi BERNSTEIN WICKED GATE

WIDEODOMOFON WiFi

"BERNSTEIN" VDS-71RU

• aplikacja mobilna z menu w j. polskim - Tuya
• monitor z WiFi z ekranem LCD 7'',
• otwieranie 2 wejść (furtka, brama),
• solidna, metalowa obudowa kasety zewnętrznej,
• podświetlany przycisk wywołania,
• czytnik breloków (5 breloków w zestawie),
• rozdzielczość kamery Full HD 1080 p.,
• szeroki kąt widzenia kamery w poziomie /pionie 120º /60º.

OBSŁUGA Z CAŁEGO ŚWIATA

Darmowa aplikacja Tuya dostępna na platformy iOS i Android pozwala na:

• odbieranie połączeń przychodzących,
• podgląd obrazu otoczenia kamery zewnętrznej,
• zwalniania rygla i otwieranie bramy (zarówno po odebraniu połączenia jak i w trybie podglądu),
• ręczne zapisywanie zdjęć lub rejestrację filmów z rozmowy podglądu,
• wgląd w historię połączeń

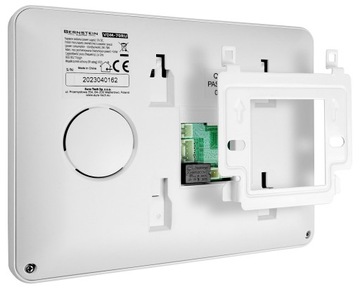

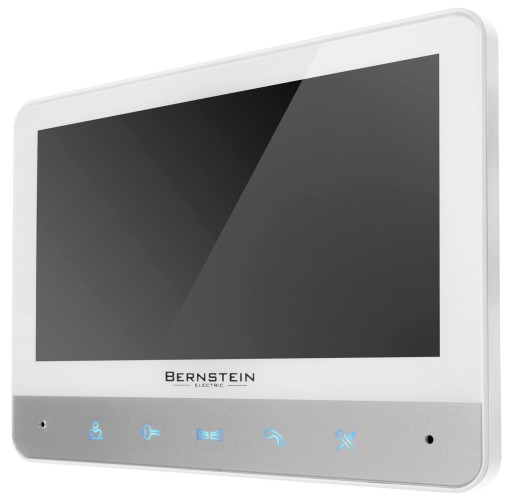

MONITOR "BERNSTEIN" VDS-70RU AHD

CHARAKTERYSTYKA

Monitor "Bernstein" VDS-70RU o przekątnej ekranu 7'', posiada wbudowany moduł WiFi umożliwiający obsługę urządzenia za pomocą aplikacji Tuya dostępnej na platformy Android i iOS.

Po naciśnięciu przycisku wywołania na kasecie zewnętrznej, następuje równoległe wywołanie monitora oraz smartfona wyposażonego w aplikację, dzięki której możliwe jest odbieranie połączeń, sterowanie ryglem elektromagnetycznym i automatem bramowym, manualne wykonywanie zdjęć oraz rejestrowanie filmów w trakcie trwania połączenia.

Monitor wyposażony jest w pokrętła regulacyjne umożliwiające dostosowanie głośności rozmowy, jasności oraz nasycenia obrazu. Używając przycisku znajdującego się nad pokrętłami, użytkownik może wybrać 1 z 16 dostępnych melodii gongu, a przesuwając przełącznik — zmienić jej głośność.

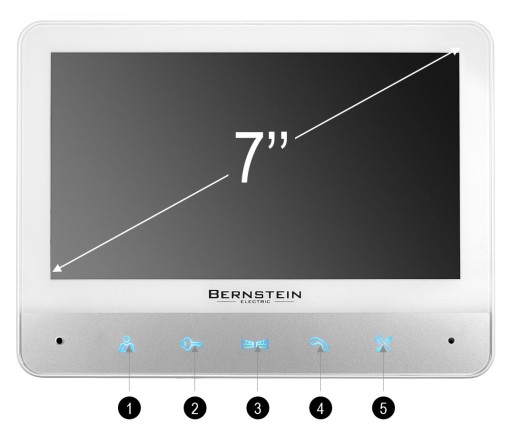

FUNKCJE PODŚWIETLANYCH PRZYCISKÓW

1. Przycisk podglądu
2. Przycisk otwierania furtki (zwalniania rygla)
3. Przycisk otwierania bramy
4. Przycisk odbierania, prowadzenia rozmowy
5. Ustawienia monitora

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania: 12 V DC
• Parametry sygnału wideo: 1Vp-p 75 Ohm CCIR
• Minimalna ilość przewodów łączących: 4
• Ilość obsługiwanych wyjść: 2 - 1x: 12V DC 350mA, 1x: N.O. 1A/ DC 24V Max
• Czas aktywacji rygla/ bramy: 1-9s./ 1s.
• Pobór mocy - czuwanie / praca: 2W/ 9W
• Przekątna ekranu: 7”
• Typ ekranu: TFT-LCD
• Rozdzielczość ekranu: 1024 x 600 pikseli
• Ilość melodii gongu: 16
• Wbudowany moduł WiFi: Tak
• Interfejs komunikacji bezprzewodowej: IEEE 802.11 b/g/n
• Częstotliwość pracy: 2,4 GHz
• Maks. moc promieniowania: <5mW
• Współczynnik ochrony: IP20
• Slot kart (SD / micro SD): Tak (128 GB, Klasa 10)
• Temperaturowy zakres pracy: 0ºC ~ +40ºC

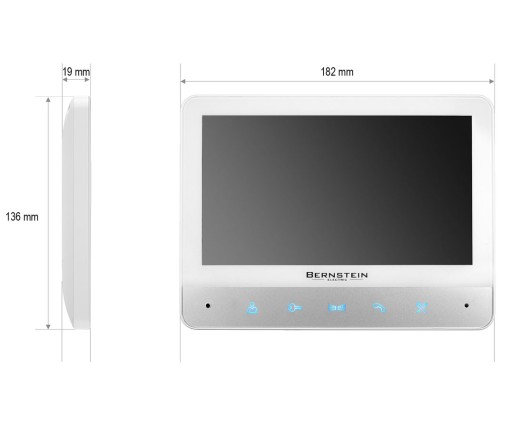

• Wymiary (W x SZ x G): 136 x 182 x 19 mm
• Waga netto: 310 g

STACJA BRAMOWA "BERNSTEIN" VDC-71RU Full HD

CHARAKTERYSTYKA

Montowana natynkowo stacja bramowa VDC-71RU to urządzenie o nowoczesnej stylistyce posiadająca czytnik breloków zbliżeniowych.

Kaseta zewnętrzna wykonana jest ze stopu aluminium i tworzywa sztucznego, odpornego na opady atmosferyczne dodatkowo zabezpieczony daszkiem. Urządzenie posiada kamerę rejestrującą obraz w rozdzielczości Full HD 1080p. z obiektywem o polu widzenia 120º.

Dodatkowo kaseta  posiada oświetlenie nocne w postaci 5 białych diod LED, stałe podświetlenie przycisku wywołania oraz czujnik zmierzchowy aktywujący automatycznie diody przy niedostatecznym oświetleniu.

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania: 12 V DC
• Parametry sygnału wideo: 1Vp-p 75 Ohm CCIR
• Ilość przewodów łączących: 4
• Ilość obsługiwanych lokali: 1
• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC + konieczność podłączenia zasilacza do kasety
• Pobór mocy kasety zewnętrznej (czuwanie / praca): 0,5 W / 6 W
• Rozdzielczość obrazu: 2.0 Mpx (Full HD 1080 p.)
• Kąt widzenia kamery w poziomie /pionie: 120º /60º
• Typ przetwornika kamery: Kolor CMOS 1/4''
• Czas aktywacji rygla: 3 ~ 5 s
• Materiał obudowy: Stop aluminium, tworzywo sztuczne
• Sposób montażu kasety zewn.: Natynkowy
• Wizytownik: Tak
• Oświetlenie nocne: 5 diod LED (światło białe) z cz. zmierzchowym
• Czytnik zbliżeniowy: Unique, 125 kHz
• Współczynnik ochrony: IP44
• Temperaturowy zakres pracy kasety: -15ºC ~ +45ºC

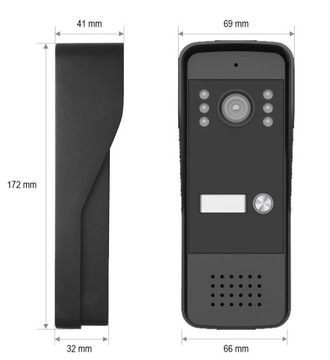

• Wymiary kasety zewn. (W x SZ x G): 172 x 69 x 41 mm
• Waga netto kasety: 340 g

WYGODNE OTWIERANIE FURTKI

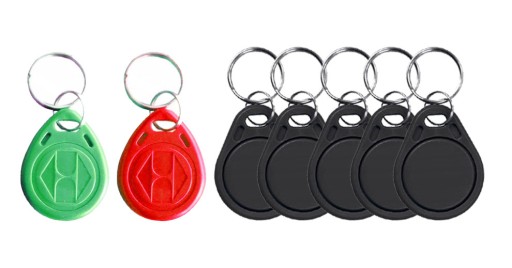

Do zestawu dołącznych jest 7 breloków pracujących w standardzie Unique 125 kHz. Dla Państwa wygody zostały one oznaczone kolorami:

• 1x zielony - brelok do programowania - dodawania
• 1x czerwony - brelok do programowania - usuwania

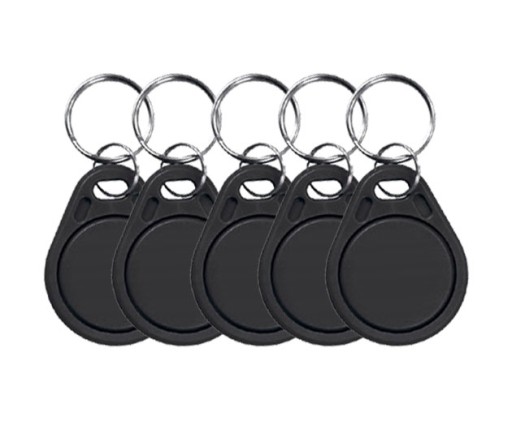

• 5x czarny - breloki użytkownika

Uwaga: Komplet breloków dołączonych do zestawu jest już zaprogramowany ze stacją bramową.

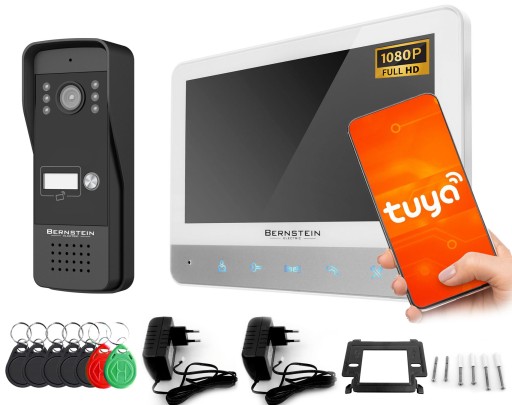

ZAWARTOŚĆ ZESTAWU

• 1x monitor VDS-70RU
• 1x kaseta zewnętrzna z daszkiem VDA-71RU
• 2x zasilacz sieciowy
• 1x zestaw akcesoriów montażowych do monitora
• 1x zestaw akcesoriów montażowych do kasety zewnętrznej
• 5x brelok użytkownika
• instrukcja obsługi w j. polskim

WIDEOINSTRUKCJE

⭐ PODŁĄCZNIE

Przejdź: https://www.youtube.com/watch?v=ZvyjWALy9A0

⭐ KONFIGURACJA Z APLIKACJĄ

Przejdź: https://www.youtube.com/watch?v=ZdUDSXB13hI

SCHEMAT POŁĄCZENIOWY

OPIS WTYKÓW:

1. Zasilanie stacji bramowej - DC 12V
2. Elektrozaczep
3. Gniazdo podłączenia monitora (A - audio, G - uziemienie, V - video, D - zasilanie)
4. Przycisk opuszczenia posesji
5. Zasilanie monitora - DC 12V
6. Gniazdo podłączenia kasety (A - audio, G - uziemienie, V - video, D - zasilanie)
7. Wyjście 1 (Furtka) - niewykorzystywane w zestawie ze stacją bramową VDC-70RU
8. Slot karty SD
9. Napęd bramy wjazdowej

NAJCZĘŚCIEJ ZADAWANA PYTANIA

⭐ Czy aplikacja mobilna działa wyłącznie w sieci lokalnej, czy z każdego miejsca na świecie?

Monitor wideodomofonu posiada wbudowany moduł WiFi, który łączy się z routerem w sieci lokalnej. Natomiast aplikacja mobilna działa z dowolnego miejscu na ziemi, warunkiem jest dostęp telefonu do Internetu.

⭐ Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

⭐ Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

⭐ Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

⭐ Czy mogę dokupić dodatkowe pastylki / breloki i karty?

Do urządzenia można dodać dodatkowe breloki i karty. Aktywacja kolejnych breloków i kart jest bardzo prosta. Wykorzystujemy do tego breloki programujące: ADD (dodawanie), DELETE (usuwanie).

⭐ Czy mogę zastosować zasilacz na szynę DIN?

Tak, zalecany zasilacz powinien charakteryzować się napięciem DC 12V oraz mocą nie mniejsza niż 2,5A.

⭐ Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, ponieważ dodatkowo zasilamy kasetę zewnętrzną (zasilanie rygla jest z kasety zewnętrznej).

⭐ Jaki elektrozaczep powinien zostać zastosowany do tego zestawu wideodomofonu?

Zestaw prawidłowo działa z elektrozaczepem niskoprądowym, symetryczny, uniwersalny, bez pamięci. Np. RE-31G2, RE-32G2.
