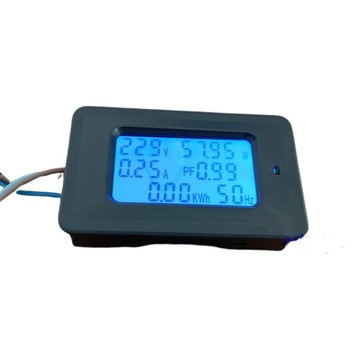

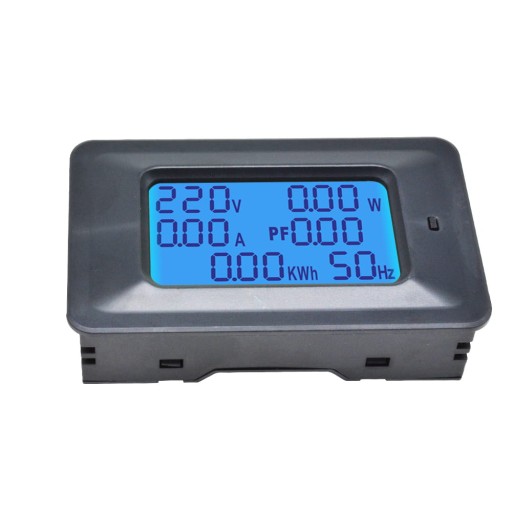

Panelowy Miernik poboru mocy, zużycia energii 100A

Panelowy miernik energii elektrycznej: moc, prąd, napięcie, częstotliwość, współczynnik mocy

Wielofunkcyjny miernik energii jest idealnym rozwiązaniem, które pozwala na monitorowanie parametrów elektrycznych oraz na pomiar zużycia prądu przez połączone urządzenia. Miernik ten zapamiętuje licznik energii po wyłączeniu zasilania, umożliwia ustawienie wartości granicznych obciążenia, przekroczenie, których sygnalizowane jest miganiem wyświetlacza.

Funkcje P06S-100:

• Pomiar: moc, napięcie, prąd, pobrana energia, częstotliwość, współczynnik mocy
• Wbudowany alarm przeciążenia (podświetlenie i migotanie mocy), próg wyzwolenia alarmu ustawiamy na po wciśnięciu przycisku na obudowie na czas 2s
• Kasowanie licznika KWh, w tym celu należy przytrzymać przycisk na obudowie na około 5s
• Aby wyłączyć/włączyć podświetlenie naciśnij przycisk krótko

Specyfikacja

• Zakres napięcia sieci: 110 – 230 V
• Napięcie robocze: 85 – 250 VAC
• Moc znamionowa: 100A/22000 W
• Częstotliwość pracy: 45 – 65 Hz
• Maksymalne natężenie: 100A 22000W
• Sposób pomiaru: przekładnik prądowy, pomiar bezstykowy
• Panel LCD
• Rozdzielczość: 1V, 0,01A, 0.01W, 0,01kwh
• Może wyświetlać jednocześnie: moc/prąd/napięcie/częstotliwość/współczynnik mocy/zużycie energii
• Wymiary: 90 x 54,5 x 28 mm
• Waga: 78 g
• Zakres zastosowania: wszystkie domowe urządzenia elektryczne o napięciu 110 V-250 V

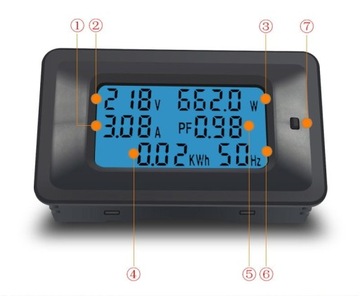

Opis wyświetlanych parametrów

1. Prąd (A)
2. Napięcie (V)
3. Moc (W)
4. Licznik pobranej energii (KWh)
5. Współczynnik mocy (PF)
6. Częstotliwość (Hz)
7. Przycisk sterowania podświetleniem oraz kasowania licznika

Schemat podłączenia miernika P06S-100

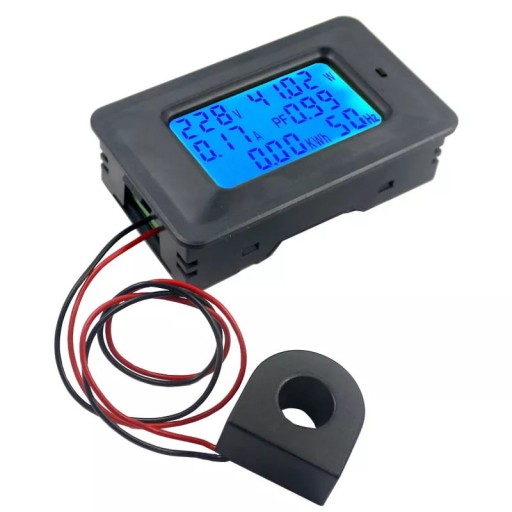

Pomiar prądu wykonywany jest bezstykowo - za pomocą przekładnika prądowego, przez jego otwór należy przełożyć jeden z przewodów zasilających urządzenie, którego pobór mocy chcemy mierzyć.

Zestaw zawiera:

1. Moduł miernika wraz z przekładnikiem prądowym x1
2. Instrukcja x1
