Laserowy czujnik ruchu StepSensor02

Schodowy czujnik ruchu dedykowany do klatek schodowych. Zasięg czujnika wynosi od 20 do 100 cm.

Kolor dekielka: srebrno — czarny

Czujnik zaprojektowany specjalnie do wykrywania obiektów lub ruchu na schodach, korytarzach, przejściach o szerokości do 100cm we współpracy ze sterownikami oświetlenia AutoSteps od Ntronic oraz innymi urządzeniami sterowanymi wyjściem typu OC (Open Collector).

Czujnik do detekcji obiektu wykorzystuje słynny laserowy sensor odległości SHARP.  Za pomocą pokrętła ustawiamy, do jakiej odległości ma reagować na pojawienie się obiektu.

Na innej aukcji dostępny jest ten sam czujnik z podtrzymaniem sygnału wyjściowego przez zadany czas.

Producent: Ntronic, Polska.

Dlaczego StepSensor02?

Większość oferowanych czujników nie spełnia tych wymagań do zastosowania na klatkach schodowych. Przeważnie są to czujniki typu PIR, które mają szeroki kąt detekcji i nieokreślony zasięg.

Przez szeroki kąt detekcji rejestrują one osoby przechodzące obok schodów, co nie jest odpowiednie. Innym rodzajem są tanie czujniki optyczne importowane, które można rozpoznać po żółtym kolorze. Niestety, nie spełniają one odpowiednich parametrów — mają zbyt mały zasięg, są bardzo wrażliwe na odbicia i olśnienia, na przykład od białej ściany naprzeciwko. Mają również wydłużony kształt, co utrudnia ich montaż. Dodatkowo nie są kompatybilne ze sterownikami schodowymiGdyż nie można ich zasilić ze tego samego zasilacza co Sterownik I LEDy.

Czujniki StepSensor02 nie posiadają wymienionych wad.  Można zasilić je z tego samego zasilacza co diody i sterownik. Mają regulowany zasięg do 100 cm, co jest odpowiednie dla większości schodów.

Doskonale sprawdzają się nawet w trudnych warunkach, niezależnie od tego, czy schody (przejścia) są otwarte czy zamknięte, z białą ścianą naprzeciwko. Warto zauważyć, że mają one bardzo korzystny stosunek jakości do ceny.

Właściwości czujnika

• Czujnik nie wydaje żadnych dźwięków.
• Wąski kąt detekcji — nie wykrywa osób poza schodami.
• Regulowany zasięg do 100 cm.
• Sygnalizacja wykrycia obiektu przez diodę z tyłu urządzenia.
• Montaż do puszki włącznikowej fi 60.
• Mała wrażliwość na światło widzialne
• Napięcie zasilania 7-29 VDC.
• Wyjście OC NPN (podaje masę przy wykryciu obiektu).
• Temperatura pracy: -10°C - +45°C
• Stopień ochrony: IP20
• Klasa ochronności: III

Montaż i podłączenie

Został zaprojektowany do montażu w puszce elektrycznej fi 60 mm.

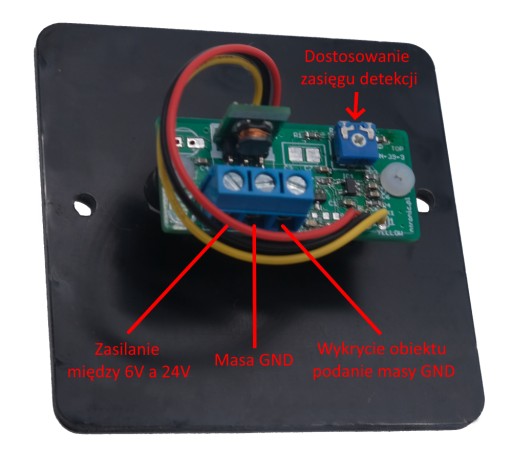

Podłączenie sprowadza się do podłączenia dwóch linii zasilania (+ i -) oraz linii sygnałowej do sterownika.

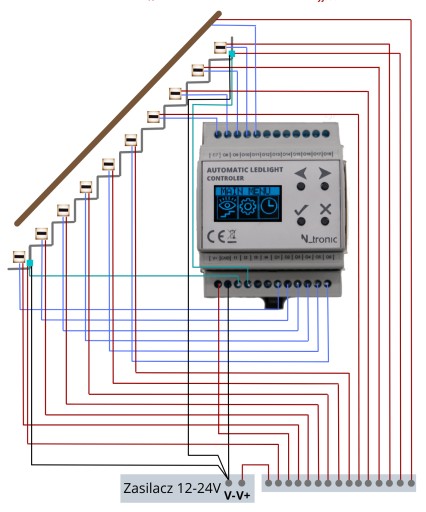

Czujniki StepSensor02 można podłączyć do sterownika AutoSteps Od Ntronic.

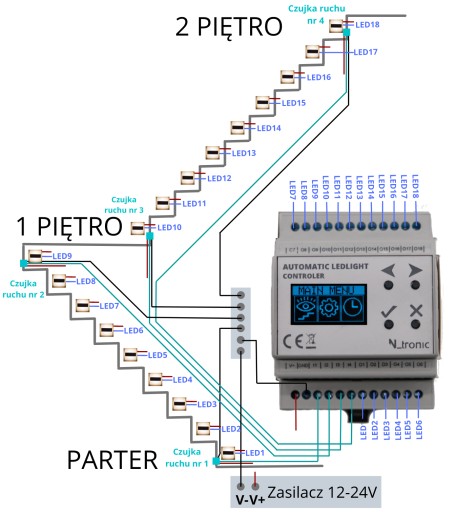

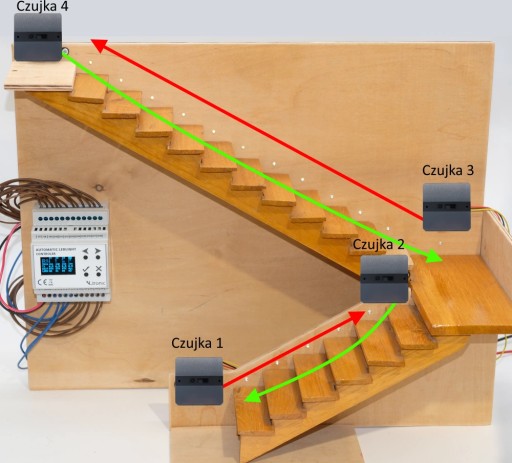

Przy podłączeniu 4 czujek można wykrywać kierunek, w którym idziemy i rozświetlać tylko te części schodów, po których idziemy.

W załączniku aukcji znajduje się instrukcja obsługi czujnika oraz karta katalogowa.
