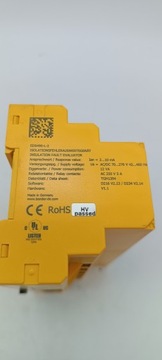

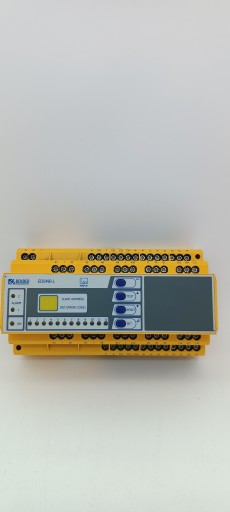

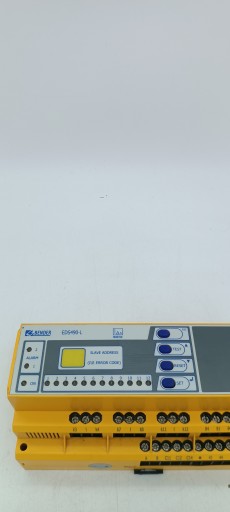

БЕНДЕРСКИЙ ЭВАУЛЯТОР EDS490-L-2

BENDER EWAULATOR EDS490-L-2

Przekaźnik EDS490 BENDER zastosowanie w sieci zasilające i sterownicze w przemyśle i na statkach

sprzęgnięte diodowo sieci DC na stacjach energetycznych,sieci użytkowane medycznie.

Zadaniem EDS490 jest ciągłe monitorowanie rezystancji izolacji sieci, a po wykryciu powstania doziemienia automatyczna lokalizacja uszkodzonego odpływu podczas normalnej pracy sieci (tzw. tryb on-line ).

Podstawowe elementy systemu EDS490 to:

- izometr IRDH575

- ewaluator EDS490 lub EDS460

- przekładniki pomiarowe >.

Ewaluatory serii EDS460/490 w połączeniu z izometrami IRDH575 przy pomocy przekładników pomiarowych rejestrują prądy testowe generowane przez IRDH575 i analizują je. Do jednego ewaluatora EDS4… można dołączyć do 12 przekładników pomiarowych. W systemie można połączyć do 90 ewaluatorów siecią RS485 (protokół BMS). W ten sposób można kontrolować do 1080 obwodów a maksymalny czas ich skanowania wynosi 4…10 sekund.
