Zestaw wideodomofonowy jednorodzinny Virone PAVONIS VDP-67

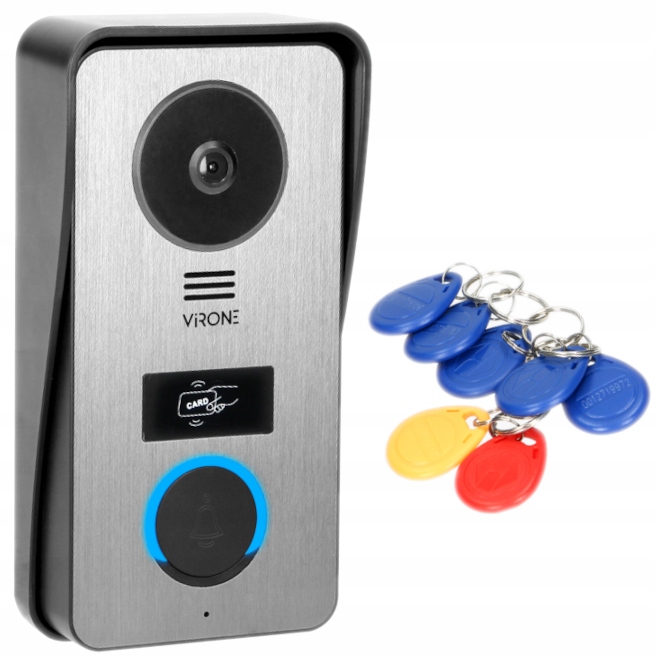

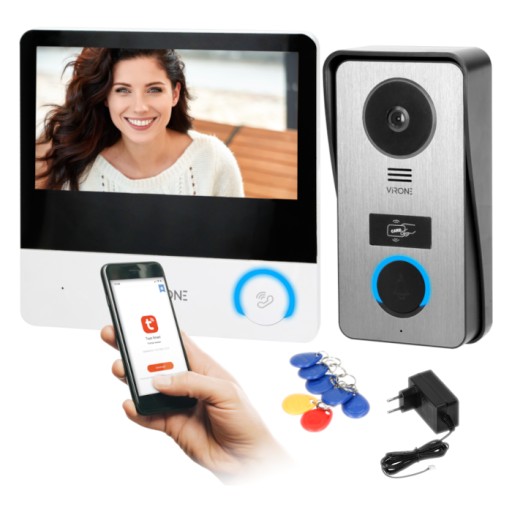

W zestawie:

• panel zewnętrzny VIRONE VDP-67KV - 1 szt;
• monitor LCD VIRONE VDP-67PMV - 1 szt;
• breloki zbliżeniowe - 7 szt (5 użytkowych, 2 funkcyjne);
• daszek ochronny (do panelu) - 1 szt;
• uchwyt ścienny (do monitora) - 1 szt;
• zasilacz wtyczkowy 12VDC - 1 szt;
• instrukcja.

❗ Zestaw nie zawiera elektrozaczepu, zalecany o poborze prądu maksymalnie 500mA lub z pamięcią, napięcie 12VDC.

❗ Zasilacz w zestawie jest wtyczkowy, jeśli istnieje potrzeba montażu zasilacza w rozdzielni to można zakupić zasilacz dedykowany na szynę DIN, model HDR-30-12 lub OR-PSU-1642 - dostępne osobno.

ZESTAW WIDEODOMOFONOWY VIRONE Pavonis VDP-67 dedykowany jest do użytku w domach jednorodzinnych.

➡ Posiada ultra płaski, dotykowy monitor LCD 7", który umożliwia sterowanie bramą oraz zwalnianie elektrozaczepu. Po skonfigurowaniu z internetem (przez WiFi) możemy obsługiwać urządzenie zdalnie. Aplikacja TUYA powiadomi o osobie nas odwiedzającej, umożliwia też nagrywanie dźwięków i filmów (w pamięci urządzenia lub na karcie microSD, brak w zestawie) oraz ich odtwarzanie na smartfonie.

➡ Drugim elementem zestawu jest panel zewnętrzny z kamerą 1080P FullHD, szerokim kątem widzenia i doświetleniem diodami IR, które umożliwiają widzenie w nocy. Urządzenie wyposażono też w czytnik zbliżeniowy RFID, który umożliwia dostęp do obiektu za pomocą kart i breloków zbliżeniowych. Produkt jest chroniony przez daszek.

Panel przeznaczony jest do montażu natynkowego, a monitor zamontujemy na ścianie.

Zestaw można rozbudować o 1 panel, 3 monitory i 2 kamery CCTV, więc świetnie sprawdzi się też w wielopiętrowych domach czy większych posiadłościach. Rozszerzenie zestawu o dodatkowy monitor pozwala korzystać z każdego z nich jak z interkomu.

Schemat połączenia

✅ LEGENDA:

1. Kamera CCTV nr 1 (brak w zestawie)
2. Kamera CCTV nr 2 (brak w zestawie)
3. ALM - styk alarmowy - np. czujka ruchu (brak w zestawie)
4. Zasilacz wtyczkowy 12VDC do monitora (1 monitor wraz z zasilaczem w zestawie)
5. Max. 2 dodatkowe monitory (brak w zestawie)
6. Monitor główny
7. Monitor dodatkowy (brak w zestawie)
8. Panel zewnętrzny nr 1
9. Panel zewnętrzny nr 2 (brak w zestawie)
10. Elektrozaczep nr 1, 12VDC, max. 500 mA (brak w zestawie)
11. Elektrozaczep nr 2, 12VDC, max. 500 mA (brak w zestawie)

Instrukcja podłączenia przewodów:

1. Zielony - AUDIO

2. Czarny - GND

3. Żółty - WIDEO

4. Czerwony - ZASILANIE

5. Elektrozaczep +

6. Elektrozaczep -

✅ CECHY PRODUKTU:

Monitor VDP-67PMV:

• kolorowy, ultra płaski monitor LCD 7" z dotykowym wyświetlaczem
• prowadzenie rozmowy z osobą znajdującą się przed wejściem i jej równoczesna obserwacja
• funkcja automatycznej sekretarki
• funkcja stacji pogodowej lub cyfrowej ramki (wystarczy wgrać na kartę SD wybrane zdjęcia lub logo firmowe i stworzysz swój pokaz zdjęć na monitorze. Na każdym monitorze można ustawić inne zdjęcia)
• funkcja interkomu - po dodaniu dodatkowego/wych monitorów (max. 3)
• płynna regulacja parametrów monitora (jasność, kontrast, nasycenie barw) oraz poziomu głośności dzwonka i rozmowy
• 6 różnych melodii dzwonka do wyboru
• możliwość zapisu zdjęć i nagrań wideo (na karcie microSD do 128Gb, brak w zestawie) oraz ich późniejszego odtwarzania na smartfonie (aplikacja TUYA)
• możliwość sterowania bramą i elektrozaczepem
• zasilanie panelu zewnętrznego i elektrozaczepu z monitora (wystarczy krótki przewód 2-żyłowy poprowadzony z panelu zewnętrznego do elektrozaczepu)

3 TRYBY PRACY:

1. W domu - połączenie i rozmowa dostępne, powiadomienie wysyłane na telefon komórkowy po zakończeniu dzwonka.
2. Poza domem - możliwe pozostawienie wiadomość przez odwiedzającego, powiadomienie wysyłane natychmiast na telefon komórkowy.
3. Nie przeszkadzać - monitor i panel zewnętrzny wyciszone, powiadomienie wysyłane na telefon kmomórkowy po zakończeniu dzwonka.

✅ LEGENDA:

1. Mikrofon
2. Podgląd
3. Ekran 7" LCD
4. Gniazdo na kartę microSD (max. 128GB, brak w zestawie)
5. Gniazda przyłączeniowe
6. Uchwyt ścienny
7. Gniazdo zasilania
8. Głośnik

Aplikacja mobilna TUYA SMART

Darmową aplikację TUYA SMART można pobrać ze sklepu Google Play (Android) i App Store (iOS). Dzięki niej użytkownik ma możliwość sterowania urządzeniem ze swojego smartfonu z dowolnego miejsca na ziemi - pod warunkiem dostępu do Internetu.

Aplikacja umożliwia m.in. prowadzenie rozmowy z osobą odwiedzającą, otwieranie elektrozaczepu i bramy automatycznej, podgląd otoczenia w polu widzenia kamery czy robienie zdjęć i nagrywanie filmów.

Opis funkcji monitora

✅ LEGENDA:

1. USTAWIENIA - przejście do menu Ustawienia
2. MONITORING - podgląd obrazu z kamery zewnętrznej
3. CCTV - podgląd obrazu z kamery CCTV
4. INTERKOM - funkcja dostępna po dołączeniu dodatkowego/wych monitorów
5. NAGRANIA - wyświetlanie listy nagranych filmów i zdjęć
6. TRYB PRACY - 3 możliwe ustawienia: W domu / Poza domem / Nie przeszkadzać
7. DATA I GODZINA* - wyświetlanie aktualnej daty i godziny. Naciśnij, aby wejść w ustawienia
8. STATUS KARTY SD - wskaźnik zainstalowanej karty SD
9. WYŁ. EKRANU - wyłączenie ekranu
10. WiFi STATUS - wskaźnik siły sygnału WiFi.

* Pamiętaj, aby ustawić datę i godzinę przed rozpoczęciem użytkowania urządzenia. W razie braku ustawienia daty/godziny mogą się pojawić problemy z zapisywaniem obrazów i filmów video.

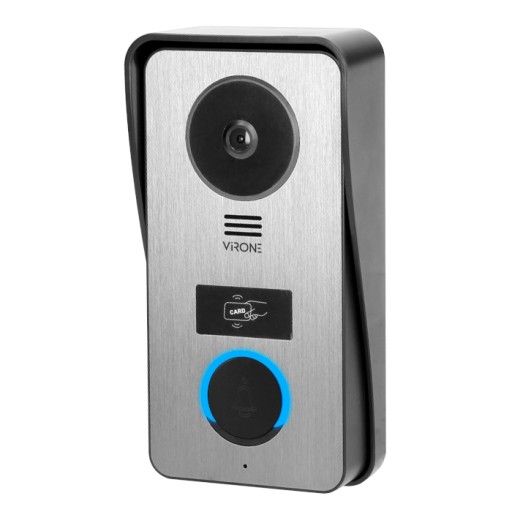

Panel zewnętrzny VDP-67KV:

• kamera o rozdzielczości 1080P FullHD i z szerokim kątem widzenia
• wbudowany czytnik RFiD 125kHz: dostęp za pomocą kart i breloków zbliżeniowych (np. otwieranie elektrozaczepu)
• podświetlany przycisk wywołania
• detekcja ruchu i rejestr zdarzeń - urządzenie automatycznie nagrywa wideo po wykryciu ruchu ruchu w polu detekcji czujnika. Gdy ktoś zbliży się do panelu zewnętrznego monitor zacznie nagrywać osobę znajdującą się przed nią bez względu na to czy ktoś wywoła rozmowę. Po wykryciu ruchu urządzenie wysyła powiadomienie poprzez aplikację na telefon komórkowy.
• doświetlenie diodami IR - widzenie nocne
• dyskretny monitoring otoczenia
• regulacja głośności mikrofonu i głośnika
• odporność na skrajne warunki atmosferyczne (stopień ochrony IP65)
• montaż natynkowy
• zasilanie panelu zewnętrznego i elektrozaczepu z monitora (wystarczy krótki przewód 2-żyłowy poprowadzony z panelu zewnętrznego do elektrozaczepu)

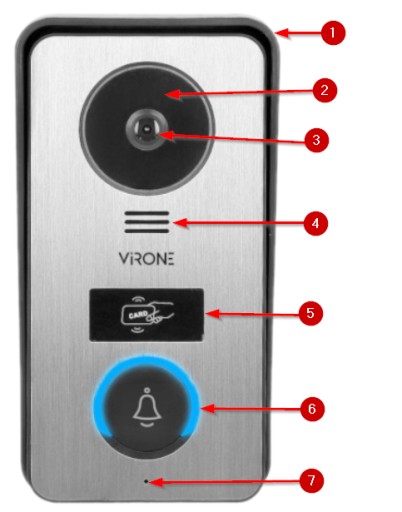

✅ LEGENDA:

1. Daszek ochronny
2. Doświetlenie kamery diodami IR
3. Obiektyw kamery
4. Głośnik
5. Czytnik kart i breloków zbliżeniowych RFID 125kHz
6. Przycisk wywołania
7. Mikrofon

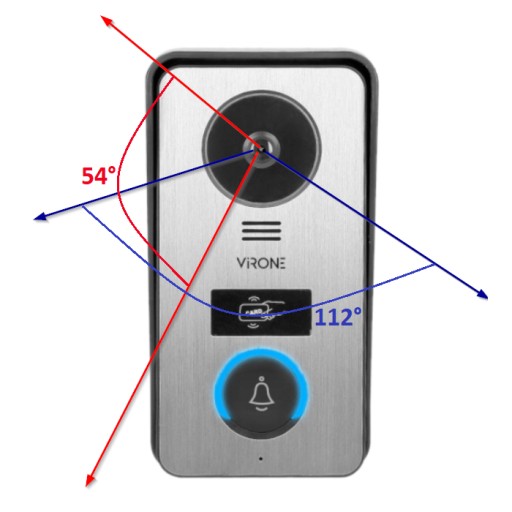

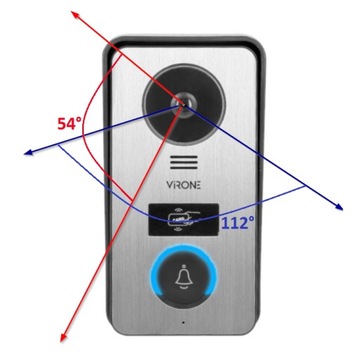

✅ Szeroki kąt widzenia

Pion - 54 stopni

Poziom -112 stopni

✅ SPECYFIKACJA TECHNICZNA:

• typ: jednorodzinny, przewodowy
• ilość przewodów: 4+2
• system łączenia: 4-żyłowy
• rodzaj transmisji: przewodowy/Wifi App
• częstotliwość WiFi: 2,4GHz
• standard WiFi: 802.11 b/g/n
• Aplikacja: TUYA Smart / Smart Life
• max. liczba paneli zewnętrznych: 2
• max. liczba monitorów: 4
• max. liczba kamer CCTV: 2
• sterowanie bramą automatyczną: tak
• sterowanie elektrozaczepem: tak

✅ MONITOR:

• kolorowy, dotykowy wyświetlacz o przekątnej ekranu 7" TFT-LCD
• rozdzielczość obrazu: 1024 x 600
• ilość dźwięków dzwonka: 6
• wyciszanie dźwięków dzwonka: tak
• czas rozmowy: 60 sekund
• czas monitoringu: 30 sekund
• częstotliwość WiFi: 2,4GHz
• standard: 802.11b/g/n, 802.3, 802.3u
• pamięć wewnętrzna: max. 50 obrazów
• wejście na kartę pamięci max. 128GB (brak w zestawie)
• montaż: natynkowy
• temperatura pracy: -10 st. C ...+50 st. C
• napięcie zasilania: 12V DC / 1,5A (zasilacz w zestawie)
• wymiary: 181 x 181 x 19 mm
• waga netto: 0,38 kg

✅ PANEL ZEWNĘTRZNY:

• rozdzielczość: 1/2.7" CMOS 1080P Full HD
• kąt widzenia: 54 st. (pion), 112 st. (poziom)
• oświetlenie nocne: 4 diody IR LED (zasięg widzenia do 1m)
• wbudowany czytnik kart zbliżeniowych RFID: 125kHz, max. 24 użytkowników
• liczba przycisków: 1
• montaż natynkowy (daszek ochronny w zestawie)
• stopień ochrony: IP55
• temperatura pracy: -10 st. C ...+50 st. C
• sterowanie elektrozaczepem: 12VDC, max. 500 mA (brak w zestawie)
• zasilanie: z monitora 12VDC
• pobór prądu: <6W (czuwanie), <10W (praca)
• wymiary z daszkiem ochronnym: 87 x 168 x 40 mm
• wymiary bez daszka ochronnego: 79 x 159 x 30 mm
• waga netto: 0,212 kg

FAQ - częste pytania

1. Jaka jest zalecana wysokość montażu panelu zewnętrznego?

Kamera powinna być zamocowana na wysokości 1,4 - 1,7 m.

2. Czy panel zewnętrzny nadaje się do montażu na zewnątrz?

Tak, kaseta zewnętrzna posiada wysoki stopień odporności (IP65) na złe warunki atmosferyczne.

3. Jakim przewodem połączyć monitor i panel zewnętrzny?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m (zalecany przewód XzTKMXpw 3x2x0,5mm),
• 30-100m (zalecany przewód XzTKMXpw 3x2x0,8mm)

Całkowita długość instalacji to max. 100 metrów.

4. Jakim przewodem połączyć panel zewnętrzny i elektrozaczep?

Połączenie z ryglem elektromagnetycznym powinno być poprowadzone przewodem 2x1 mm2.

5. Czy elektrozaczep wymaga dodatkowego zasilania?

Z zestawem współpracuje dowolny elektrozaczep o napięciu zasilania 12V DC i poborze prądu max. 500 mA. Nie wymaga on dodatkowego zasilania. Polecamy elektrozaczepy polskiej marki Elektra Plus , R4-12.11, R4-12.51, R4-12.21, R4-12.60 oraz produkcji Orno OR-EZ-4033, OR-EZ-4031, OR-EZ-4030, OR-EZ-4032

6. Jakim przewodem połączyć monitor z bramą automatyczną?

Wymagane są 2 żyły, można użyć identycznego przewodu jak do połączenia monitora z panelem zewnętrznym.

7. Jakim przewodem połączyć ze sobą monitory?

Można użyć identycznego przewodu jak do połączenia monitora z panelem zewnętrznym.

8. Jakim przewodem połączyć monitor i kamerę CCTV?

Można wykorzystać przewód typu skrętka komputerowa - UTP, do podłączenia kamery analogowej z monitorem. Dodatkowo należy dokupić (w przypadku 1 kamery) transformatorki wideo TR-1D (2 sztuki), szybkozłącze wtyk S-55, szybkozłącze gniazdo G-55, i zasilacz np. wtyczkowy 12V 2.5A lub na szynę DIN np. OR-PSU-1642. W przypadku zasilacza na szynę DIN gniazdo G-55 nie jest potrzebne.

9. Jakie breloki są w zestawie? Czy mogę dodać ich większą liczbę do zestawu?

Zestaw zawiera 7 breloków zbliżeniowych: 5 niebieskich użytkowych, 1 żółty do dodawania użytkowników i 1 czerwony do kasowania wszystkich zapamiętanych użytkowników. Można dodać do max. 24 użytkowników. Zestaw rozszerzysz o breloki zbliżeniowe (polecamy NB-G-ARX) i karty zbliżeniowe (cienka lub gruba - dostępne na innych naszych aukcjach).

10. Czy można podłączyć przycisk wejścia?

Tak, jest on podłączany do elektrozaczepu i umożliwia otwieranie furtki / drzwi. W naszej ofercie mamy przyciski wyjścia firmy ORNO: OR-DP-VD-138PD1, YPW11, OR-ZS-812, OR-ZS-813, OR-ZS-814 i OR-ZS-819.
