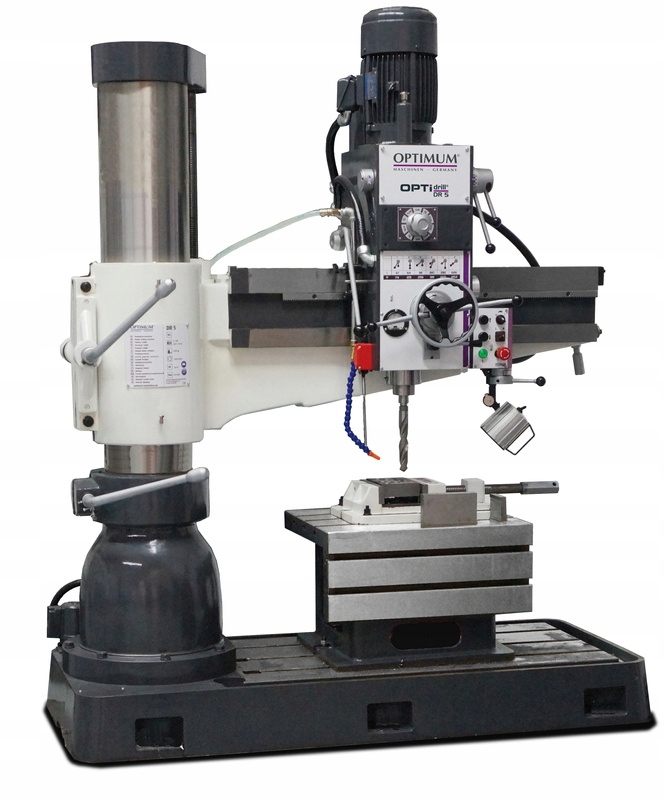

РАДИАЛЬНО-СВЕРЛИЛЬНЫЙ СТАНОК OPTIdrill RD 5 OPTIMUM 3049050

WIERTARKA PROMIENIOWA OPTIdrill RD 5 OPTIMUM 3049050

• Wszechstronne zastosowanie, np. wiercenie, przecieranie, gwintowanie
• Silnik hamowany elektrycznie
• 24 V DC i 2-kanałowy łańcuch bezpieczeństwa zgodny z normą DIN EN 12717
• Ciężki, masywny, wysokiej jakości odlew
• Szeroki zasięg dzięki regulowanej w poziomie głowicy maszyny
• Przejrzysty panel sterowania
• Płynnie pracujące osie obrotu i przesuwu
• Pracowo wykonana kolumna wychylna z optymalnym mocowaniem dla maksymalnej stabilności przy minimalnym przesunięciu mocowania
• Solidna, sztywna konstrukcja wysięgnika
• Regulacja wysokości wysięgnika poprzez mocny napęd silnikowy i wrzeciono podnoszące
• Układ jezdny głowicy wiercącej w kąpieli olejowej
• Prowadnice wysięgnika hartowane i precyzyjnie szlifowane
• Przekładnie wykonane ze stali chromowo-niklowej, hartowane i precyzyjnie szlifowane, dzięki czemu pracują cicho i płynnie
• Głowica i kolumna mogą być zaciskane lub luzowane razem lub osobno
• Bieg do przodu i do tyłu
• Masywny, dokładny stół wiertarski, duże wymiary
• Hartowany i szlifowany stół roboczy z równoległymi rowkami teowymi
• Lampa oświetleniowa maszyny
• Ochrona przed przeciążeniem
• Gruba, żeliwna kolumna zapewnia spokojną pracę i stabilność
• Lampa oświetleniowa

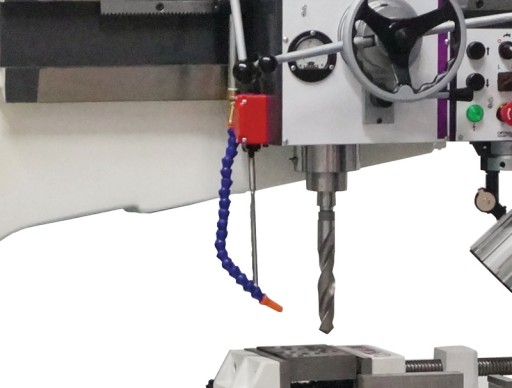

• Urządzenie do chłodzenia ze zbiornikiem na chłodziwo w stopie maszyny

DANE TECHNICZNE:

• Średnica kolumny: 260mm
• Długość (produktu): 1725mm
• Szerokość/głębokość (produkt): 745mm
• Wysokość (produktu): 2550mm
• Waga (netto): 1800kg
• Ramię wysięgnikowe Kąt obrotu: ± 180°
• Zdolność wiercenia w stali (S235JR): 42mm
• Stal o wydajności wiercenia ciągłego (S235JR): 40mm
• Stół wiertarski T-slots Rozmiar: 19mm
• Stół wiertarski T-sloty Liczba: 3
• Stół wiercący T-slots Rozstaw otworów: 171mm
• Wrzeciono dystansowe - stół wiertarski max: 1270mm
• Stół zaciskowy Długość: 635mm
• Szerokość stołu mocującego: 520mm
• Wysokość stołu mocującego: 415mm
• Stół zaciskowy T-slots Rozmiar: 19mm
• Stół mocujący T-sloty Ilość: 3
• Stół zaciskowy z rowkami teowymi Odstępy: 121mm
• Wrzeciono dystansowe - stół mocujący min: 50mm
• Wrzeciono dystansowe - stół mocujący max: 850mm
• Wrzeciono dystansowe - stół wiertarski min: 470mm
• Zakres prędkości: 37 – 1253min¯¹
• Liczba zakresów prędkości: 12
• Łączne podłączone obciążenie: 4kW
• Napięcie zasilania: 400V
• Częstotliwość sieci: 50Hz
• Podstawa maszyny Powierzchnia robocza Długość: 1147mm
• Podstawa maszyny Powierzchnia robocza Szerokość: 589mm
• Podstawa maszyny Długość: 1608mm
• Szerokość stopy maszyny: 745mm
• Uderzenie rękawa: 230mm
• Uchwyt wrzeciona: MT4
• Prędkość podawania dudek: 0,05 – 0,15mm/U
• Stopnie prędkości posuwu pinoli: 3
• Podręcznik podróżowania po osi X: 820mm
• Podręcznik podróżowania po osi Z: 570mm
• Odległość wrzeciona - kolumna max: 1100mm
• Odległość wrzeciona - kolumna min: 280mm
• Silnik z wrzecionem napędowym: 2,25kW
• Silnik podnośnika napędowego Ramię przedłużające: 0,75kW
• Pompa płynu chłodniczego Moc silnika napędowego: 90W
