Regulator PWM silnika DC 10-80V 30A z wyświetlaczem sterującym

Sterownik prędkości obrotowej do wentylatorów i silników elektrycznych prądu stałego o napięciu 10 lub 800V stosowany zwykłe w maszynach, pojazdach, skuterach, zabawkach dla dzieci itp.

Regulacji dokonujemy z dokładnością do 1% za pomocą wyświetlacza.

Regulator posiada fukcję miękki start(soft start) i miękki stop (soft stop).

Regulator posiada ogranicznik mocy maksymalnej i minimalnej.

Regulator pozwala również na pracę z np. oświetlenie ( zwykłe żarówki 10-50V czy np grzałki elektryczne 10-50V ).

Regulacja odbywa sie w technologii impulsowej PWM, więc straty mocy sa niewielkie ( Regulator wyposażony w fabryczne radiatory).

Dane techniczne:

• płynna regulacja obrotów w zakresie: 0% do 100 %
• wygodny włącznik i wyłącznik na wyświetlaczu
• niski poziom generowanych zakłóceń;
• zasilanie - 10-80V DC

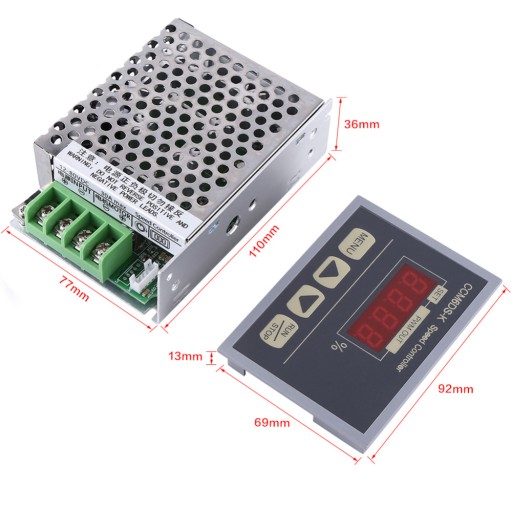

• wielkość płytki 125 x 85 x 30 mm
• regulator posiada wyświetlacz na przewodzie 20cm;
• Otwory montażowe na płytce
• Otwory montażowy na osłonie
• wyswietlacz wyposażony w możliwosć montażu na wcisk

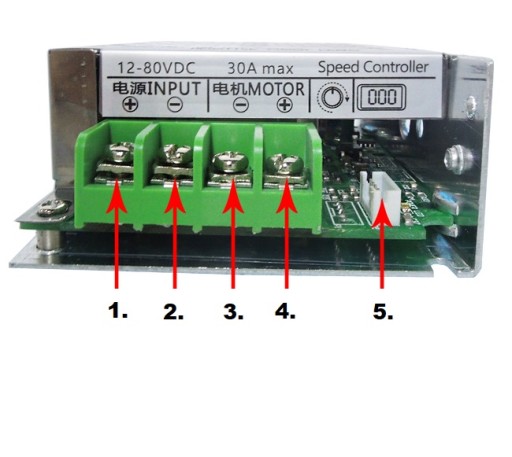

Sposób podłaczenia:

1. Zasilanie +
2. Zasilanie -
3. Wyjście (silnik) -
4. Wyjście (silnik) +
5. Złącze do podłącznie wyświetlacza

Dopuszczalna moc obciążenia: 0.01-2000 W:

-napięcie pracy 12 V: 12 V * 30A = 360 W (max)

-napięcie pracy 24 V: 24 V * 30A = 720 W (max)

-napięcie pracy 50 V: 50 V * 30A = 1500 W (max)

Zastosowania:

• regulacja obrotów silników DC do 2000w;
• regulacja natężenia światła (ściemniacz) LED;
• płynna regulacja obrotów silników DC;
• sterowanie cewkami zaworów;
• regulacja temperatury w grzałek , grzejników itp.

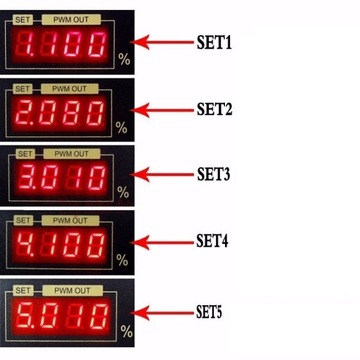

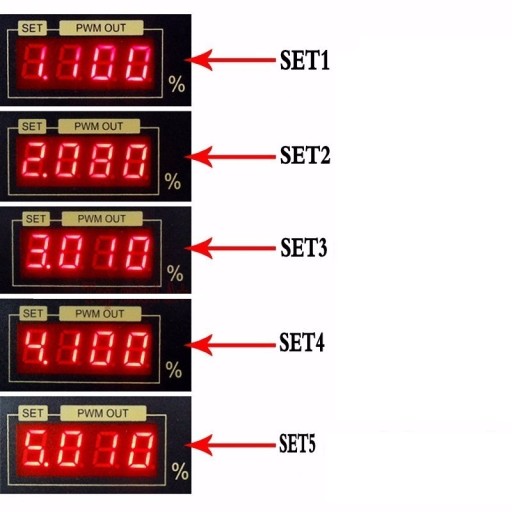

Ustawienia:

• SET1: Miękki start - ustawienie czasu uzyskania mocy masksymalnej ustawionej w SET4 - zakres:0-10.0s. Domyślnie: 1s
• SET2: Miękki stop - ustawienie czasu zatrzymania silnika po wciśnięciu przycisku wyłaczenia - zakres:0-10.0s. Domyślnie: 1s
• SET3: Minimalna wartość prędkości - zakres:0-80% Domyślnie: 0%
• SET4: maksymalna wartość prędkości - zakres:0-100% Domyślnie: 100%
• SET5: Ustawienie dokładności regulacji - do wyboru (1%,2%,5%,10%,15%,20%,25%)

Zestaw zawiera:

1. Regulator obrotów 10-80V 30A

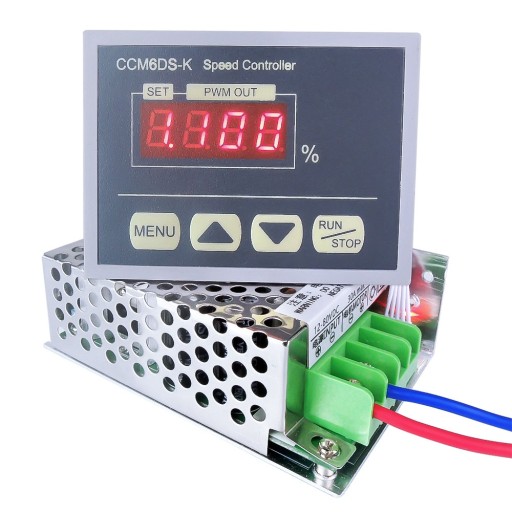

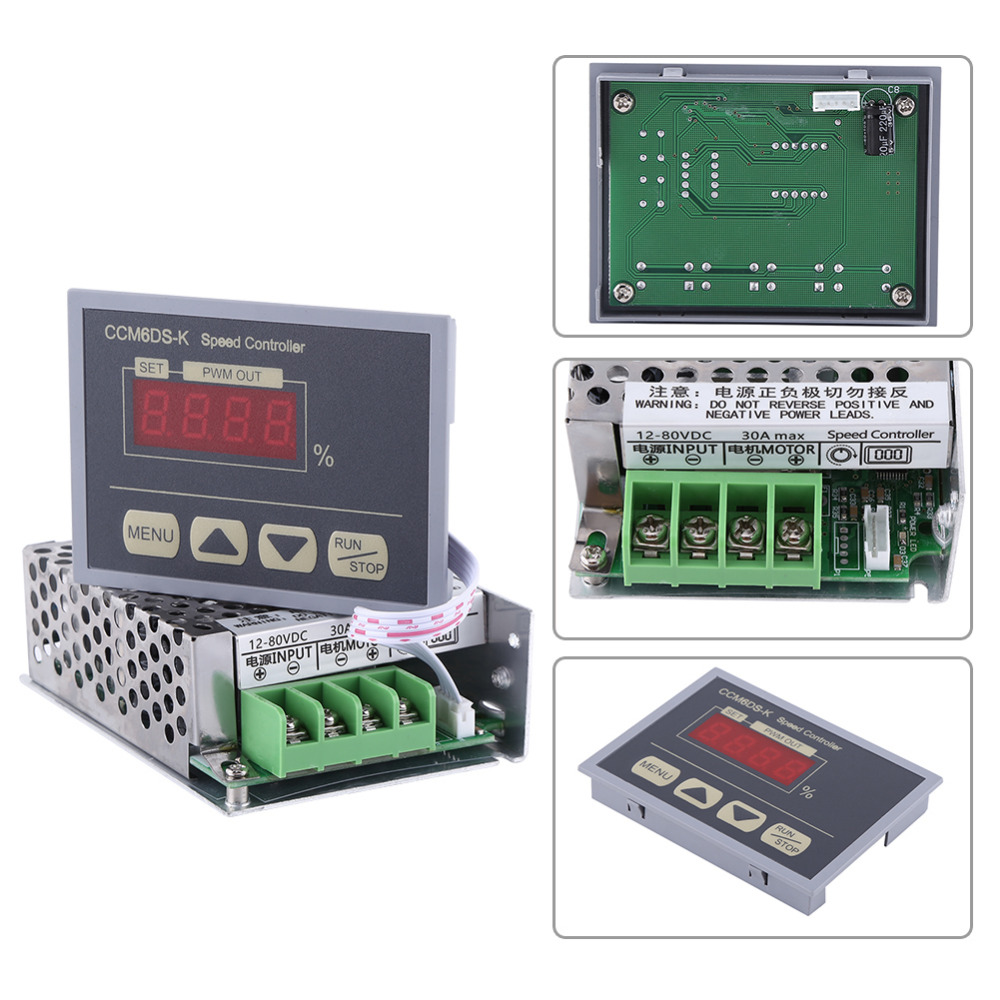

Regulator to kompletny zmontowany moduł (płytka, radiatory) jak na fotografii.

Wystarczy podłączyć zasilanie 10 - 80 V oraz odbiornik.
