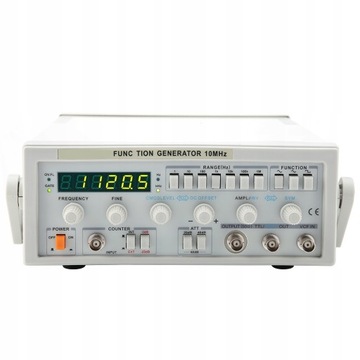

LW-1643 Генератор цифровых сигналов 220 В /

Funkcja:

1. Można wybrać częstotliwość, 0,1 Hz-2 MHz, 5 MHz, 10 MHz, 15 MHz

2. Przebieg wyjściowy obejmuje falę sinusoidalną, falę trójkątną, falę prostokątną, falę rampy, falę impulsową do przodu lub ujemną, falę piłokształtną itp.

3. Wyjście synchroniczne TTL/CMOS i WYJŚCIE.

4. Mniej niż 1% zniekształceń przy 10Hz-100KHz.

5. Mniej niż 0,5dB pasmo przenoszenia przy 0,1Hz-100 KHz.

Specyfikacja:

• Cechy:

1. Można wybrać częstotliwość 0,1 Hz-2 MHz, 5 MHz, 10 MHz, 15 MHz

2. Przebieg wyjściowy obejmuje falę sinusoidalną, falę trójkątną, falę prostokątną, falę rampy, falę impulsową do przodu lub ujemną, falę piłokształtną itp.

3. Synchroniczne wyjście TTL/CMOS i WYJŚCIE.

4. Mniej niż 1% zniekształceń przy 10Hz-100KHz.

5. Pasmo przenoszenia poniżej 0,5 dB przy 0,1 Hz-100 KHz.

6. Licznik częstotliwości wynosi od 1 Hz do 30 MHz. Specyfikacja:

• Stan: 100% nowy
• Model: LW-1643
• Częstotliwość: 0,1 Hz-10 MHz
• Impedancja wyjściowa: 50 omów ± 10%
• Amplituda: nie mniej niż 20Vp-p (bez obciążenia)
• Napięcie prądu stałego: 0 ~ ± 10 V bezstopniowo regulowane
• Zakres symetrii: 90:10--10:90
• Rosnąca krawędź kwadratu: mniej niż 35ns
• Zniekształcenia: Mniej niż 1% przy 10H-100KHz
• Pasmo przenoszenia: 0,1 Hz ~ 100 MHz: ≤ ± 0,5 dB
• Poziom: niski poziom TTL mniejszy niż 0,4 V w fali pulsacyjnej, wysoki poziom mniejszy niż 3,5 V, niski poziom CMOS poniżej tan 0,5 V w fali pulsacyjnej, wysoki poziom 5 V--14 V bezstopniowo zmienny.
• Czas narastania: mniej niż 100ns
• Napięcie wyjściowe: -5 V ~ 0 V ± 10
• Maks. kontrola napięcia: 1000:1
• Sygnał wejściowy: DC-1 KHz
• Zakres pomiarowy: 1 Hz ~ 10 MHz ≥ 10 Vp-p
• Impedancja wejściowa: nie mniej niż 1Mohm/20F
• Czułość: 100mVrms
• Maks. Wejście: 150 V (AC DC)
• Tłumienie wejściowe: 20dB
• Dokładność: mniej niż 0,003% ± 1 cyfra
• Zasilanie linii: 220 V/110 V ± 10%, 50 Hz/60 Hz
• Wtyczka zasilania i napięcie: wtyczka EU 220 V, wtyczka amerykańska 110 V, wtyczka brytyjska 230 V (opcjonalnie)
• Waga: ok. 3600 g / 127,0 uncji
• Rozmiar: ok. 270*225*90mm/10.6*8.9 * 3,5 cala Lista pakietów:
• 1 * generator sygnału funkcji
• 1 * kabel połączeniowy BNC
• 1 * kabel z zaciskiem krokodylkowym BNC
• 2 * Bezpieczniki
• 1 * wtyczka
• 1 * instrukcja obsługi
