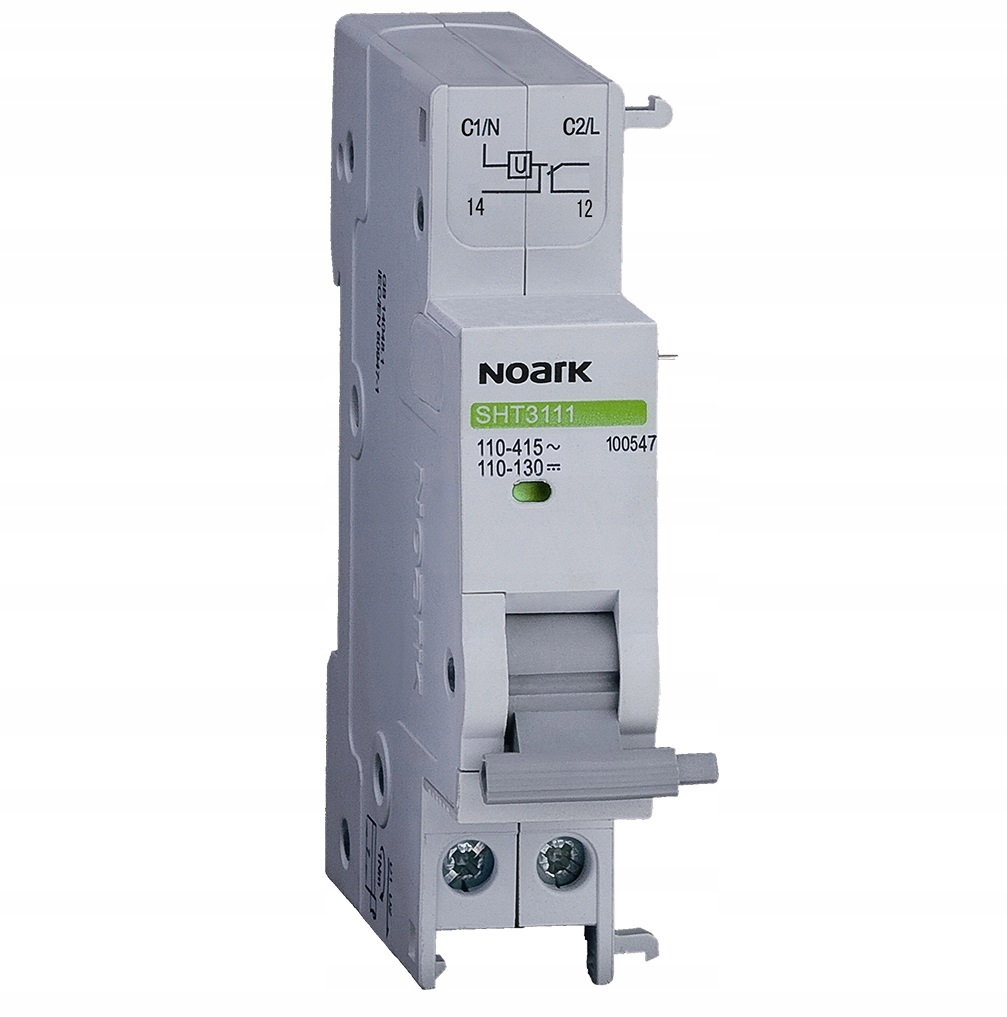

WYZWALACZ WZROSTOWY SHT31 110V-415V AC/110V-130V DC

NOARK 100544

PARAMETRY ELEKTRYCZNE

• Styki - 1 przełączny (CO)
• Funkcja styku - pomocniczy
• Wykonanie zgodne: IEC/EN 60947-1, IEC/EN 60947-5-1
• Napięcie znamionowe Uₙ : 110-415 V AC, 110-130 V DC
• Częstotliwość: 50/60 Hz
• Napięcie znamionowe udarowe wytrzymywane Uimp: 4 kV (1.2/50 ms)
• Napięcie znamionowe izolacji Ui: 500 V
• Czas zadziałania: < 10 ms
• Min. czas trwania impulsu: 8 ms
• Maksymalne dobezpieczenie: 10 A gG
• Minimalne napięcie na styk pom. Umin: 24 V AC/DC
• Prąd znamionowy Iₑ: AC 6 A (240 V), 3 A (415 V)
• Prąd znamionowy Iₑ: DC 6 A (24 V), 2 A (48 V), 1 A (130 V)
• Prąd cieplny umowny w otwartej przestrzeni Iₜₕ: 6 A
• Prąd znamionowy Iₑ: AC-12 6 A (240 V), 3 A (415 V)
• Prąd znamionowy Iₑ: DC-12 6 A (24 V), 2 A (48 V), 1 A (130 V)
• Maksymalne dobezpieczenie bezpiecznikiem: 10 A gG
• Warunkowy prąd zwarciowy Iₖ z dobezpieczeniem: 1 kA

Akcesoria zaprojektowane są w taki sposób, by można je było łączyć z różnymi typami urządzeń. Możliwy montaż do trzech jednostek styków pomocniczych lub styków pomocniczych zadziałania oraz do dwóch jednostek wyzwalaczy (w przypadku styków pomocniczych AX3122 możliwy montaż do dwóch jednostek), plus jeden blok różnicowoprądowy (tylko dla wyłączników nadprądowych Ex9B).

Wyzwalacze są montowane z lewej strony urządzenia. Styki pomocnicze i styki pomocnicze zadziałania są montowane z lewej strony urządzenia lub z lewej strony wyzwalacza w przypadku gdy jest on zainstalowany. Jednostki styków są wyposażone w przemienne kombinacje styków.

PARAMETRY MECHANICZNE

• Wskaźnik zadziałania: czerwony - biały
• Szerokość: 18 mm
• Wysokość: 83 mm
• Wielkość mechaniczna: 45 mm
• Montaż: na szynie standardowej TH 35 mm
• Stopień ochrony: IP20
• Zaciski: windowe
• Przekrój zacisków przyłączeniowych: 1 - 6 mm²
• Moment dociskowy śrub zaciskowych: 0.8 - 1 Nm

Z jednym wyłącznikiem Ex9B można łączyć dwie jednostki wyzwalaczy (wzrostowych, podnapięciowych, nadnapięciowych)

Możliwe dowolne kombinacje wyzwalaczy

Wyzwalacze montowane są do wyłącznika z jego lewej strony

W przypadku montażu styku pomocniczego, wyzwalacz montowany jest pomiędzy stykiem pomocniczym a wyłącznikiem

Po podaniu napięcia, wyłączają wyłącznik
