Преобразователь XL4015E — 5 А, 75 Вт — 4–30 В Понижающий — с вольтметром

Przetwornica 5A 75W Step-Down 4V - 30V

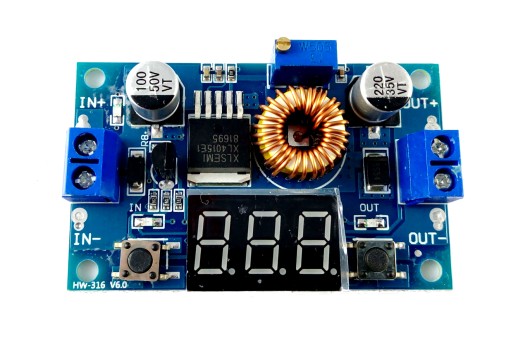

Przetwornica STEP-DOWN XL4015E (obniżająca napięcie) DC/DC z woltomierzem i pomiarem napięcia na wejściu i wyjściu, wyposażona w wyraźny 3-cyfrowy wyświetlacz LED. Moduł składa się z popularnej przetwornicy Xl4015 o wydajności szczytowej 5A i napięciu wejściowym 4-36V.

(UWAGA potencjometry posiadają szeroką skalę ok. 50 obrotów )

Przetwornica ta posiada możliwość ustawienia napięcia po przez potencjometry wieloobrotowe.

Dzięki modułowi wyświetlającemu aktualne parametry na wyjściu i wejściu w łatwy sposób ustawia się napięcie.

Przetwornicę można wykorzystać na przykład w układach:

• Oświetlenia
• Przetwornica STEP-DOWN
• Zasilacz warsztatowy

Dane techniczne

• Nieizolowany moduł prądu stałego
• Napięcie wejściowe: 4V-36V DC
• Napięcie wyjściowe - regulowane: 1.25V-36V
• Prąd wyjściowy: maksymalnie 5A! Przy wartościach powyżej 3A należy dostarczyć odpowiednie chłodzenie układowi XL4015! A także nie dopuszczać do zbyt długiej pracy z prądem 5A (patrz temp. pracy).
• Wydajność konwersji: 95% (najwyższa)
• Częstotliwość przełączania: 180KHz
• Tętnienia wyjściowe: 50mV (max) przepustowość 20M
• Regulacja obciążenia: ± 0.5%
• Regulacja napięcia: ± 2,5%
• Temperatura pracy: -40 ℃ do + 85 ℃
• Wymiary: 60 x 38 x 12 mm
• Dokładność pomiaru: 0,1%
• Wyświetlacz 3 -cyfrowy: 0.28"
• Zakres prądowy 0A-5A
• Moc wyjściowa: 75W
• Impedancja wejściowa: 50 mOhm
• Kolor wyświetlacza: Czerwony

• Datasheet - dane techniczne

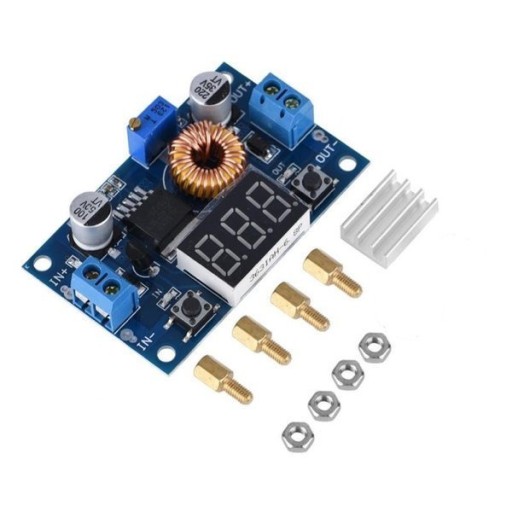

  W zestawie

• Przetwornica XL4015E - 1 szt.
• Radiator - 1 szt.
• Śruba - 4 szt.
• Nakrętka - 4 szt.

Przetwornica z woltomierzem , wyposażona w wyraźny 3-cyfrowy wyświetlacz LED. Moduł składa się z popularnej przetwornicy Xl4015 o wydajności szczytowej 5A i napięciu wejściowym do 30V. Dzięki niemu możemy zbudować np. zasilacz warsztatowy
