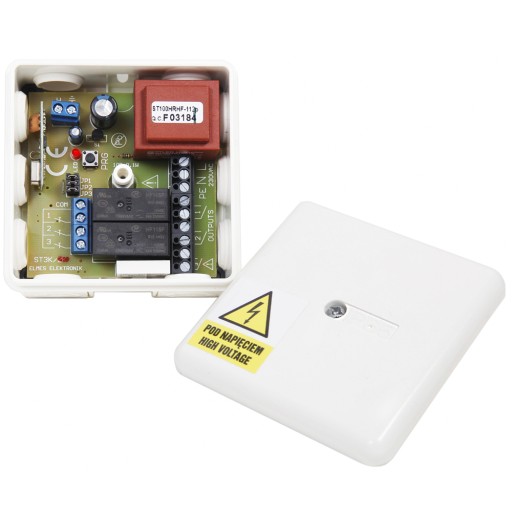

ST100 ACG ST100ACG ST100AC AC Контроллер кондиционера ELMES

ST100 ACG - sterownik klimatyzatora.

Sterownik przeznaczony jest do sterowania, tj. wyłączania i załączania klimatyzatora w zależności od otwarcia/zamknięcia okien lub drzwi klimatyzowanego pomieszczenia.

Sterownik współpracuje z maksymalnie 16 detektorami bezprzewodowymi sygnalizującymi otwarcie i zamknięcie okna.

W urządzeniu wykorzystany jest system kodu zmiennego KEELOQ® firmy Microchip Technology Inc.

Każda transmisja do odbiornika jest kodowana i inna niż poprzednia.

Zapewnia to najwyższy poziom zabezpieczenia sygnałów wysyłanych przez detektory CTX.

Opis przykładowej instalacji z det. CTX5.

System ze sterownikiem ST100AC i bezprzewodowym detektorem okiennym CTX5 to rozwiązanie proekologiczne przeznaczone do automatycznego wyłączania klimatyzacji pomieszczenia w czasie otwarcia okna lub okien, np. w czasie wietrzenia. Po otwarciu okna, sterownik odłączy zasilanie klimatyzatora, a gdy okno zostanie zamknięte, sterownik z powrotem załączy klimatyzator. Jeżeli w pomieszczeniu jest więcej okien, to każde należy wyposażyć w detektor wykrywający jego otwarcie i zamknięcie (maksymalnie 16). Do zabezpieczenia okien dwuskrzydłowych można zastosować detektor o działaniu dwustronnym CTX5D, jeżeli pozwala na to szerokość szczeliny między skrzydłami okien.

Instalacja systemu jest prosta i polega na zamontowaniu na oknach bezprzewodowych detektorów otwarcia CTX5 z magnesami (dostarczane w komplecie), a  sterownika ST100AC w obwodzie zasilania klimatyzatora. Bateria detektora CTX5 wystarcza na 10 lat pracy urządzenia, a detektor można zamawiać w kolorze białym lub brązowym (CTX5B) stosownie do koloru ram okiennych. Urządzenia są polskiej produkcji firmy Elmes Elektronik, która zapewnia doradztwo techniczne oraz serwis gwarancyjny i pogwarancyjny.

STEROWNIKI KLIMATYZATORA - ST100ACG i podobnego ST100AC

Sterowniki przeznaczone są do sterowania klimatyzatorem.

Ich działanie polega na wyłączaniu klimatyzacji w czasie, gdy w pomieszczeniu otwarte jest chociaż jedno okno lub drzwi i włączaniu klimatyzacji, gdy wszystkie okna i drzwi w pomieszczeniu zostaną zamknięte.

W tym celu przy każdym oknie i drzwiach muszą być zainstalowane bezprzewodowe magnetyczne detektory otwarcia i zamknięcia typu CTX3H lub CTX5H produkcji Elmes Elektronik.

Sterowniki różnią się typem wyjścia sterującego klimatyzacją.

Sterownik ST100AC podaje 230VAC na wyjście sterujące, może więc być podłączony bezpośrednio do zasilania klimatyzatora.

Natomiast sterownik

ST100ACG

(z tej aukcji) posiada wyjście bezpotencjałowe, odseparowane galwanicznie od sieci 230V, które podaje stan zwarcia lub rozwarcia.

Wyjście to można podłączyć do dedykowanego wejścia sterującego klimatyzatorem, o ile takie posiada.

Sterowniki współpracują z maksymalnie 16 detektorami.

W urządzeniu wykorzystany jest system kodu zmiennego KEELOQ®firmy Microchip Technology Inc.

SPOSÓB DZIAŁANIA:

Otwarcie jednego lub więcej okien z zainstalowanymi detektorami CTXxxx powoduje wyłączenie klimatyzacji. Ponowne załączenie klimatyzacji nastąpi, gdy wszystkie okna zostaną zamknięte.

Sterownik pamięta stan okien po wyłączeniu zasilania.

W przypadku zaniku i powrotu sieci 230VAC sterownik odtworzy sobie zapamiętany przed zanikiem sieci stan okien i odpowiednio załączy lub wyłączy klimatyzację.

Jeśli w czasie gdy nie było zasilania zamknęliśmy lub otworzyliśmy okno, po powrocie zasilania należy okno zamknąć lub otworzyć, aby uaktualnić stan pamiętany przez sterownik.

Zworka JP1 : Zdjęcie zworki JP1 powoduje, że krótkotrwałe otwarcie okna (na mniej niż 16 s) nie wyłącza klimatyzacji.

Przy zworce założonej klimatyzacja wyłącza się od razu po otwarciu okna.

Zworka JP2 : Pozwala odwrócić działanie wyjścia sterującego klimatyzacją.

Gdy zworka JP2 jest założona, to:

• w sterowniku ST100AC, gdy wszystkie okna są zamknięte, na wyjście „Lo” podawana jest faza, a gdy choć jedno okno zostanie otwarte -faza znika.

• w sterowniku ST100ACG, gdy wszystkie okna są zamknięte, wyjście „1” jest zwarte, a gdy chociaż jedno okno jest otwarte – wyjście jest rozwarte.

W obu typach sterowników zdjęcie zworki JP2 odwraca działanie wyjścia do klimatyzacji.

Zworka JP3 :

Jeżeli z powodu uszkodzenia detektora CTX, jego utraty lub rozładowania baterii sygnał o zamknięciu okna nie dotrze do sterownika, sterownik będzie przechowywał w pamięci informację o otwarciu tego okna i nie pozwoli na włączenie klimatyzacji, nawet po wyłączeniu i ponownym włączeniu zasilania.

W takim przypadku konieczne jest wyzerowanie tego stanu. Można tego dokonać poprzez zdjęcie na chwilę i ponowne założenie zworki JP3.

Identyczną funkcję pełni wejście „RS” lub „3” – patrz niżej.

Wejście RS (ST100AC) lub wejście nr 3 (ST100ACG).

Zwarcie na krótko tego wejścia do COM powoduje wyzerowanie pamiętanej w sterowniku informacji o otwartych oknach i pozwala na załączenie klimatyzacji.

Patrz również opis zworki JP3.

Wejście OP (ST100AC) lub wejście nr 1 (ST100ACG).

Zwarcie tego wejścia do COM wymusza chwilowe (na czas zwarcia wejścia) wyłączenie klimatyzacji, niezależnie od stanu okien.

Wejście CL (ST100AC) lub wejście nr 2 (ST100ACG).

Zwarcie tego wejścia do COM wymusza chwilowe (na czas zwarcia wejścia) załączenie klimatyzacji, niezależnie od stanu okien.

PROGRAMOWANIE CTX DO STEROWNIKA

1) Wprowadzenie (programowanie) detektora CTX do pamięci sterownika - maksymalnie do 16 detektorów:

a) Przycisnąć na krótko przycisk PRG w sterowniku: LED zaświeci się i po zwolnieniu przycisku świeci dalej.

b) Zamknąć lub otworzyć okno – po pierwszej transmisji LED w odbiorniku zgaśnie, a po drugiej – mignie 4 razy z szybkością jeden błysk na sekundę potwierdzając prawidłowe wykonanie procedury.

Uwaga: Szybkie miganie LED (4 razy na sekundę) oznacza błąd –procedurę należy powtórzyć.

Uwaga: Aby usunąć detektor z pamięci sterownika należy wykasować całą pamięć sterownika (pkt 2), a następnie ponownie wprowadzić do niej każdy z pozostałych detektorów.

2) Kasowanie wszystkich detektorów CTX z pamięci sterownika:

Przycisnąć przycisk PRG w sterowniku (LED zaświeci się) i przytrzymać do chwili, aż dioda LED zacznie migać (ponad 8 s), a następnie przycisk zwolnić. Miganie diody LED w cyklu co 1s potwierdza wykasowanie pamięci detektorów.

Uwaga: Szybkie miganie LED (4 razy na sekundę) oznacza błąd – procedurę należy powtórzyć.

DANE TECHNICZNE:

• zasilanie sterownika: 230VAC, pobór mocy 2VA,
• wyjście sterujące klimatyzatorem: przekaźnikowe, maks. 16A/250VAC,
• częstotliwość radiowa: 433,92MHz,
• zakres temperatur pracy: od -20 do + 55°C,
• obudowa o klasie szczelności IP56,
• wymiary zewnętrzne (dł./szer./wys.) 87/87/39mm.
