ЭЛЕКТРИЧЕСКИЙ НАГРЕВАТЕЛЬ С ТЕПЛОВЫМ 2000W 5/4'' GB01 ПОГРУЖЕННЫЙ

GRZAŁKA ELEKTRYCZNA Z TERM. 2000W 5/4'' GB01 GIĘTA

Przeznaczenie grzałki

Grzałka elektryczna z termostatem do pojemnościowych ogrzewaczy wody przeznaczona jest do podgrzewania wody na potrzeby c.w.u. i c.o. Instalowana może być w każdym zbiorniku (z wyjątkiem tych wykonanych ze stali nierdzewnej), którego konstrukcja (budowa i wymiary) umożliwia jej montaż.

Charakterystyka techniczna

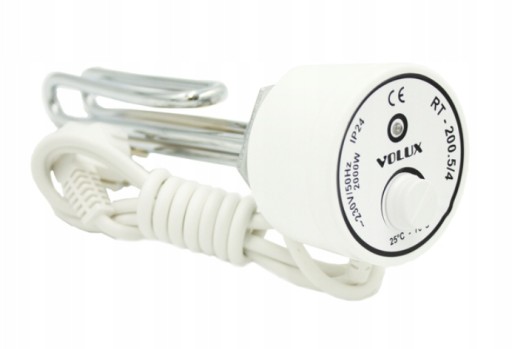

Urządzenie składa się z elementu grzejnego 2000W, elektronicznego termostatu, który zapewnia precyzyjną regulację temperatury wody w zbiorniku oraz przewodu zasilającego z uniwersalną wtyczką. Świecenie diody sygnalizującej, wskazuje pracę grzałki.

Wysoka jakość urządzenia, potwierdzona certyfikatem CE.

Umiejscowienie i montaż

Moduł grzejny może być instalowany zarówno w poziomych jak i w pionowych zbiornikach, których konstrukcja uwzględnia możliwość instalacji modułu grzejnego i w pomieszczeniach, w których temperatura nie jest niższa niż 0ºC i wyższa niż 50ºC;

Moduł nie może być montowany w zbiornikach wykonanych ze stali nierdzewnej.

Charakterystyka techniczna

Urządzenie składa się z elementu grzejnego 1500W, elektronicznego termostatu, który zapewnia precyzyjną regulację temperatury wody w zbiorniku oraz przewodu zasilającego z uniwersalną wtyczką. Świecenie diody sygnalizującej, wskazuje pracę grzałki.

DANE TECHNICZNE

• MOC GRZEWCZA: 2000W
• ZAKRES TEMP.: 25°C - 70°C +/- 3°C

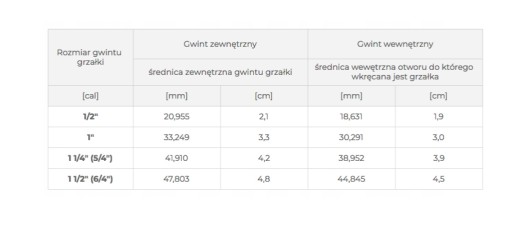

• GWINT GRZAŁKI G: 5/4" średnica gwintu zew. (GZ) 42 mm
• NAPIĘCIE: 230V / 50 Hz
• PRĄD ZNAMIONOWY: 6,5 A
• STOPIEŃ OCHRONNY: IP24
• PRZEWÓD PRZYŁĄCZENIOWY: 1,5 m/ 3 x 0,75
• MASA: 530 (g)
• KLASA OCHRONNOŚCI: KL. I

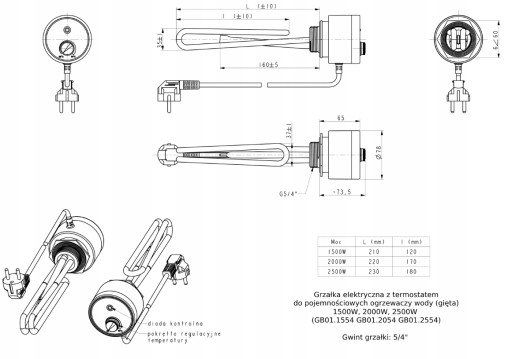

• DŁUGOŚĆ CAŁKOWITA (± 10mm): 300 (mm)
• DŁUGOŚĆ ELEMENTU GRZEJNEGO L (± 10mm): 230 (mm)
• TYP: GB01
• ŚRODOWISKO PRACY: WODA

CHARAKTERYSTYKA MATERIAŁOWA

• OBUDOWA: PP
• MATERIAŁ KRYZY: STAL
• RURA OSŁONOWA EL. GRZEWCZEGO: MIEDŹ

Grzałka musi zostać zainstalowana zgodnie z obowiązującymi przepisami, normami oraz zaleceniami producenta. Każde niewłaściwe i niezgodne z przeznaczeniem zastosowanie jest zakazane.

Eksploatacja niezgodna z instrukcją oraz wykonywanie napraw przez osoby do tego nieuprawnione może spowodować awarię i utratę gwarancji.

Wysoka jakość urządzenia, potwierdzona certyfikatem CE.

Umiejscowienie i montaż

Moduł grzejny może być instalowany zarówno w poziomych jak i w pionowych zbiornikach, których konstrukcja uwzględnia możliwość instalacji modułu grzejnego i w pomieszczeniach, w których temperatura nie jest niższa niż 0ºC i wyższa niż 50ºC;

Moduł nie może być montowany w zbiornikach wykonanych ze stali nierdzewnej.

Podstawowe wymagania instalacyjne

• Konstrukcja zbiornika powinna umożliwiać bezkolizyjną instalację elementu grzejnego w zbiorniku;
• Element grzejny nie może dotykać wewnętrznych części zbiornika;
• Średnica króćca przyłączeniowego, powinna być zgodna z wymiarami gwintu modułu grzejnego (dopuszczalne jest stosowanie redukcji);
• Głębokość (długość) króćca przyłączeniowego (mufy), musi być krótsza od długości strefy martwej modułu grzejnego (50mm);
• Instalować w dolnej lub środkowej części zbiornika w pozycji poziomej lub pionowej (elementem grzejnym do góry) w miejscu do tego przeznaczonym przez producenta zbiornika;
• Rurka czujnika nie może się stykać z elementem grzewczym (zalecana odległość ok. 10 mm).

Szczegółowe informacje dotyczące instalacji i użytkowania znajdują się w instrukcji obsługi.
