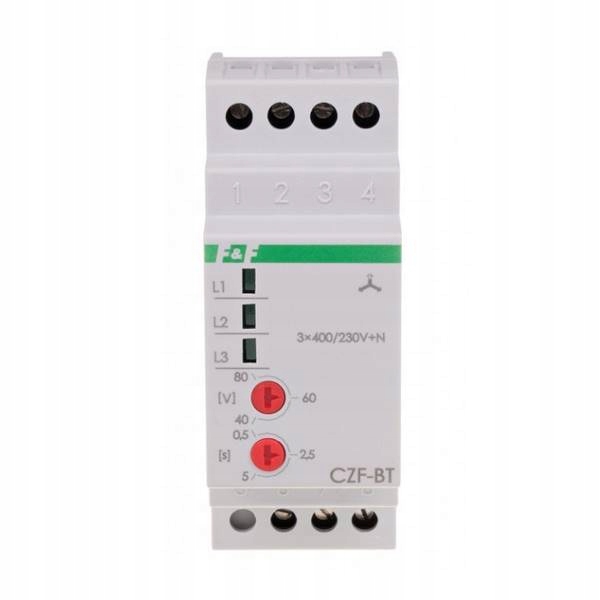

РЕЛЕ АСИММЕТРИИ ФАЗ 10А 0,5-5с. ЦЗФ-БТ

Czujnik zaniku i asymetrii faz

CZF-BT

Czujnik zaniku fazy przeznaczony jest do zabezpieczenia silnika  elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia, w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.

Prawidłowe zasilanie odbiornika wskazywane jest świeceniem diod LED w obwodzie każdej fazy. Zanik napięcia w co najmniej jednej, dowolnej fazie - sygnalizowany brakiem świecenia diody odpowiadającej danej fazie lub asymetria napięciowa między fazami powyżej ustawionego progu - sygnalizowana słabszym świeceniem diody odpowiadającej danej fazie, spowoduje wyłączenie silnika. Wyłączenie nastąpi z ustawionym opóźnieniem, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V, powyżej ustawionego progu (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe.

• Napięcie zasilania 3 × 400 V + N
• Współpraca z agregatami prądotwórczymi NIE
• Kontrola zaniku / asymetrii faz TAK
• Kontrola kolejności faz NIE
• Kontrola styków stycznika NIE
• Element wykonawczy przekaźnik
• Maksymalny prąd obciążenia 10 A
• Konfiguracja styków 1 × NO/NC
• Separacja styku TAK
• Asymetria napięciowa zadziałania 40÷80 V
• Histereza napięciowa 5 V
• Opóźnienie wyłączenia 0,5÷5 s
• Kontrola zasilania 3 × LED zielona
• Przyłącze zaciski śrubowe 4,0 mm²
• Moment dokręcający 0,5 Nm
• Pobór mocy 1,6 W
• Temperatura pracy -25÷40°C
• Wymiary 2 moduły (35 mm)
• Montaż na szynie 35 mm
• Stopień ochrony IP20
