Система защиты от замерзания ИБП для моноблочного теплового насоса

System antyzamrożeniowy ERKUL ONYX1 do pomp ciepła monoblok

Skład zestawu:

• moduł sterujący z wbudowanym systemem autodiagnostyki i kontroli pracy
• czujniki temperatury zewnętrznej i temperatury wody wylotowej
• akumulator
• zasilacz impulsowy do ładowania akumulatora
• pompa obiegowa
• zestaw kształtek do montażu bypassu pompy

System stanowi kompletny zestaw służący do awaryjnego wymuszania obiegu wody w układzie pompy ciepła typu monoblok. Umożliwia ochronę przed zamarzaniem wody  spowodowaną np. przerwą w dostawie prądu. Sterownik automatycznie uruchamia dołączoną do zestawu  pompę, która pracuje według zaprogramowanego schematu skracając okresy miedzy poszczególnymi cyklami w zależności od zmierzonej temperatury wody - wymuszając obieg wody przez pompę ciepła. System uwzględnia także pomiar temperatury powietrza zewnętrznego, w celu oceny konieczności działania w trybie ochrony przeciwzamrożeniowej. Sterownik posiada funkcję antyzastaniową pompy obiegowej.

System antyzamrożeniowy ONYX1 służy do ograniczenia możliwości zamarznięcia układu z pompą ciepła typu monoblok. Prawidłowy montaż i eksploatacja są warunkami poprawnej pracy urządzenia.

✔️Zestaw może być instalowany wyłącznie przez osobę wykwalifikowaną.

✔️Urządzenie elektryczne pod napięciem. Przed dokonaniem jakichkolwiek czynności związanych z zasilaniem (podłączanie przewodów, instalacja urządzenia itd.) należy upewnić się, że urządzenie nie jest podłączone do sieci.

✔️Urządzenie nie jest przeznaczone do obsługi przez dzieci.

✔️Urządzenie nie może być wykorzystywane niezgodnie z przeznaczeniem.

✔️Wyładowania atmosferyczne mogą uszkodzić sterownik, dlatego w czasie burzy należy wyłączyć go z sieci poprzez wyjęcie wtyczki sieciowej z gniazda.

✔️Z uwagi na charakter urządzenia oraz bezpieczeństwo użytkowania należy regularnie sprawdzać jego stan techniczny.

✔️Zabrania się eksploatacji urządzenia w przypadku uszkodzenia jego obudowy lub stwierdzenia uszkodzenia akumulatora lub któregoś z podzespołów

Parametry:

• Typ czujnika temperatury: NH10k
• Czas podtrzymania: do 48 h
• Moc: 20W
• Zasilanie: 230V 50Hz
• Max. ciśnienie pracy: 3 bar
• Temperatura pracy pompy: 0-60 C
• Akumulator: 12V 18Ah
• Wymiary: 248x196x96
• Waga: 5,5 kg

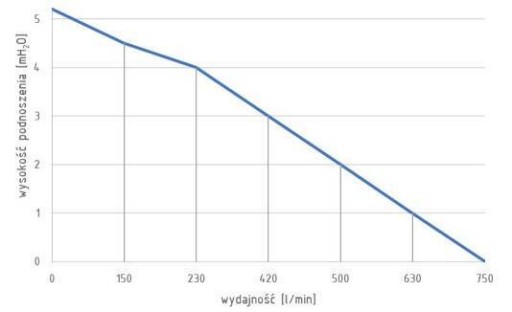

Moduł zasilania:

Przykładowe schematy hydrauliczne z zastosowaniem ONYX1:

Budując układ musimy zapewnić możliwość przepływu bez względu na pozycję zaworu strefowego w chwili zaniku prądu. Dlatego w przypadku układów z buforem podłączonym szeregowo lub bez niego, możemy zapewnić odbiór ciepła np. z krótkich pętli ogrzewania podłogowego niesterowanych siłownikiem lub zrobić obejście na zasobnik cwu z elektrozaworem bezprądowo otwartym, który po zaniku zasilania się otworzy.

Montaż bypassu: Dołączony do zestawu bypass należy zamontować na zasilaniu lub powrocie na odcinku rury pomiędzy buforem, a pompą ciepła, uwzględniając prawidłowy kierunek przepływu. Zarówno zawór zwrotny klapowy jak i pompa, dla poprawnego działania, muszą zostać zamontowane tak, aby klapa zaworu zwrotnego znajdowała się w pozycji pionowej, a oś wirnika pompy w pozycji poziomej. Zaleca się również montaż układu w taki sposób, aby wąż przyłączeniowy pompy znajdował się poniżej poziomu głównej rury, co umożliwi bezproblemowe odpowietrzenie się układu.

Staranna i skuteczna izolacja rurociągu na zewnątrz w znacznym stopniu wydłuży czas działania systemu na podtrzymaniu akumulatorowym. O ile to możliwe, warto też doizolować skraplacz. Należy upewnić się, że bypass jest dobrze odpowietrzony, a w obiegu nie występują elementy, które mogą generować opór nie do pokonania przez załączoną pompę obiegową!

Instalacja modułu zasilania:

Moduł zasilania pompy należy zawiesić na ścianie za pomocą kołków rozporowych z wkrętami zwracając uwagę na prawidłową orientację montażową, tj. akumulator w dolnej części, a sterownik w górnej. Do podłączyć zasilanie pompy (PUMP) i czujniki temperatury T1 i T2 (IN1 i IN2). Następnie należy podłączyć wtyczkę akumulatora (BATTERY) akumulatora oraz włożyć ładowarkę do gniazdka.

Moduł może być instalowany tylko wewnątrz budynków, w suchym i czystym miejscu, a temperatura w pomieszczeniu nie powinna przekraczać 25ºC, ani być niższa niż 15ºC. Praca poza tym zakresem wpływa na obniżenie żywotności akumulatora oraz zmniejszenie jego pojemności. Nie wolno montować urządzenia w pobliżu źródeł ciepła, należy chronić od ognia i upadku iskier.

Montaż czujników temperatury:

Sondę czujnika temperatury zewnętrznej T1 należy umieścić na zewnątrz z dala od promieni słonecznych w sposób umożliwiający rzetelną identyfikację temperatury otoczenia (np. na ścianie zewnętrznej czy na zewnętrznej części izolowanego rurociągu). Sondę czujnika temperatury wody grzewczej T2 należy umieścić możliwie blisko pompy ciepła na rurociągu wylotowym, bezpośrednio na rurze, pod warstwą izolacji lub w odpowiedniej kapilarze. W przypadku rur wykonanych z materiału słabo przewodzącego ciepło, np. PP-R, zaleca się znalezienie innej lokalizacji czujnika, np. na wykonanej z metalu kształtce i skutecznie zaizolować. Każdą z sond można przedłużyć do 15mb całkowitej długości stosując przewód 2x0,75mm2. W przypadku prowadzenia wraz z wiązką przewodów zasilających, stosować przewód ekranowany.

Należy bezwzględnie upewnić się, czy czujniki T1 i T2 są prawidłowo zidentyfikowane. Błędne podłączenie czujników może skutkować nieprawidłowym działaniem układu i brakiem ochrony antyzamrożeniowej pompy ciepła!

Działanie i diagnostyka:

Tryb kontrolny – gdy temperatura na czujniku temperatury zewnętrznej T1 spadnie poniżej 10ºC, aktywowany jest tryb kontrolny, w którym raz na godzinę sprawdzana jest temperatura przy jednoczesnym uruchomieniu pompy obiegowej. Wraz ze spadkiem temperatury zewnętrznej poniżej 3ºC okresy postoju pracy pompy skracają się, celem rzetelniejszej kontroli temperatury układu wodnego.

Tryb antyzamrożeniowy – gdy zarejestrowana temperatura na czujniku wody T2 spadnie poniżej wartości krytycznej 6ºC, pompa obiegowa pracuje według histerezy.

Tryb letni – raz na dobę zostaje uruchomiona pompa obiegowa w ramach funkcji przeciwdziałającej blokadzie wirnika.

INSTRUKCJA OBSŁUGI W ZAŁĄCZNIKU!
