ЦИФРОВОЙ ОСЦИЛЛОСКОП 2 КАНАЛА ISDS205A ПК USB 2.0

Funkcje:

Wielofunkcyjny 3 w 1 z funkcjami oscyloskopu cyfrowego, analizatorów widma i rejestratora danych

Oscyloskop ISDS205A, dobrze zaprojektowana szerokość pasma 20 metrów, częstotliwość próbkowania 48 M.

2 kanały, alternatywna obsługa dwukanałowego wirtualnego oscyloskopu X, Y, XY, analizator widma, tryb naprzemienny rejestratora danych.

Urządzenie komunikuje się z komputerem PC przez szybkie łącze USB2.0.

Bardzo mały rozmiar, łatwy do przenoszenia, można go włożyć bezpośrednio do torby komputerowej, łatwy w podróży i nauczaniu

Specyfikacja:

Oscyloskop cyfrowy marki ISDS205A

INSTRUSTAR

Kanały 2 Impedancja 1MΩ 25pF Sprzężenie AC / DC Rozdzielczość pionowa 8Bit Zakres wzmocnienia -6V ~ 6V (sonda X1) -60V ~ 60V (sonda X10) Dokładność pionowa ± 3% Zakres podstawy czasowej 1ns-20s Dioda zabezpieczająca wejście, 50Vpk Ustaw. 20 MHz) Tryb wyzwalania Auto, normalny i wyzwalanie sygnału Typ Nie, zbocze narastające, zbocze opadające,

Zbocze narastające lub zbocze opadające Poziom wyzwalania Tak Źródło wyzwalania CH1, CH2 Rozmiar bufora 1 MB / CH Szerokość pasma 20 MHz Maksymalna próbka 48 MS / s Tryb pionowy CH1, CH2, ADD, SUB, MUL Tryb wyświetlania X, YT i XY Pomiary Tak Zapis fali Osc (prywatna) ), Analizatory widma Excel i Bmp Kanały 2 Szerokość pasma 20 MHz Algorytm FFT (18 okien), Korelacja Punkty FFT 8-1048576 / CHN Pomiar FFT Harmoniczne (1-7), SNR, SINAD, ENOB, THD, SFDR Przetwarzanie filtra Filtr FIR obsługuje dowolne zakres metody próbkowania częstotliwości,

and Rectangle, bartlett, triangular, cosinus, hanning, bartlett_hanning,

hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman,

Parzen, Lanczos, kaiser, gaussand dolph_chebyshev, projektowanie metod okiennych.

Obsługa filtrów IIR "Butterworth", "Chebyshev I", "Chebyshev II",

Konstrukcja filtra typu „eliptyczny”.

Rejestrator danych Kanał 2 Impedancja 1MΩ 25pF Sprzężenie AC / DC Rozdzielczość pionowa 8Bit Zakres wzmocnienia -6V ~ 6V (sonda X1) -60V ~ 60V (sonda X10) Próbka 1 kanał: 1K ~ 24M Hz 2 kanały: 1K ~ 16M Hz Zapisz plik maksymalnie 4G, czas nagrywania powiązany z częstotliwością próbkowania Rozmiar

17 * 11,5 * 3 cm / 6,7 * 4,5 * 1,2 cala

Waga

Około 647 g / 22,8 uncji

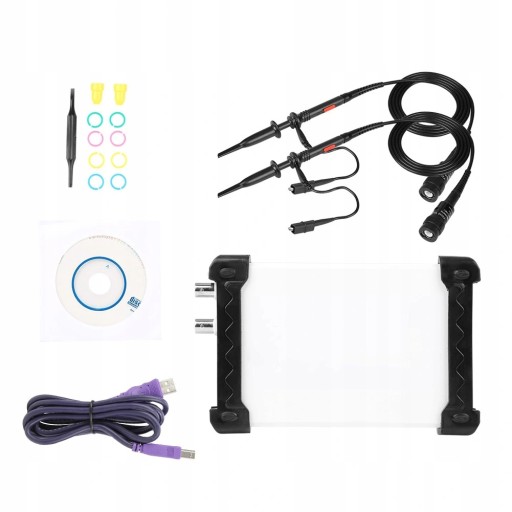

Lista pakietów:

1 * wirtualny oscyloskop

1 * kabel USB

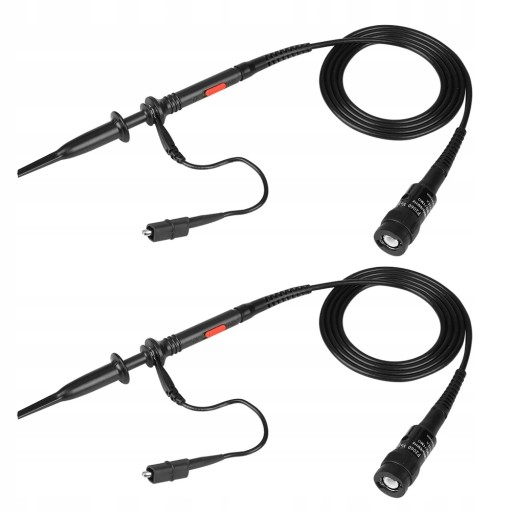

2 * sonda wysokiego napięcia

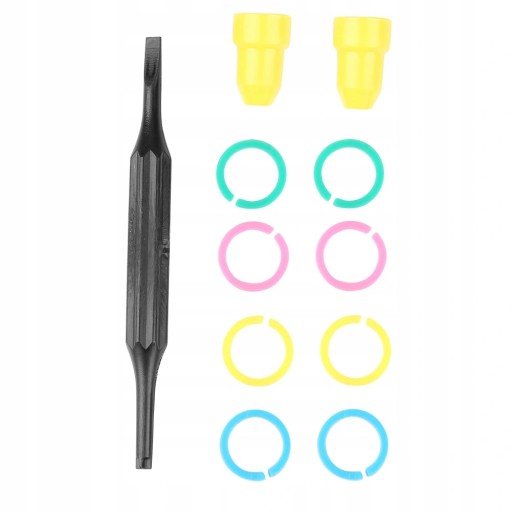

1 * narzędzie do regulacji

2 * rękaw ochronny

8 * pierścień identyfikacyjny

1 * płyta CD
