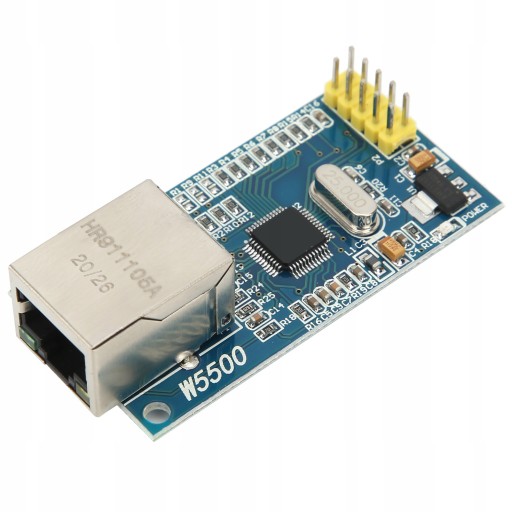

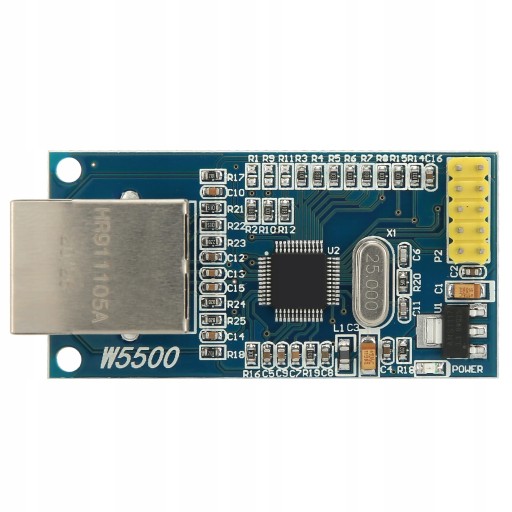

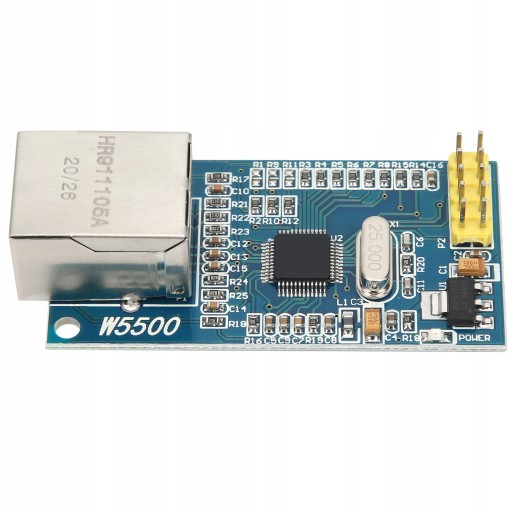

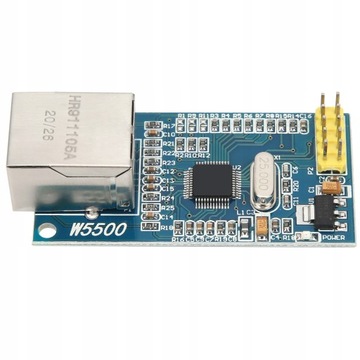

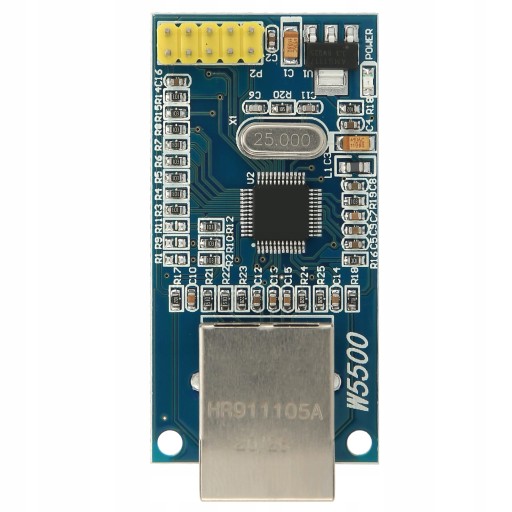

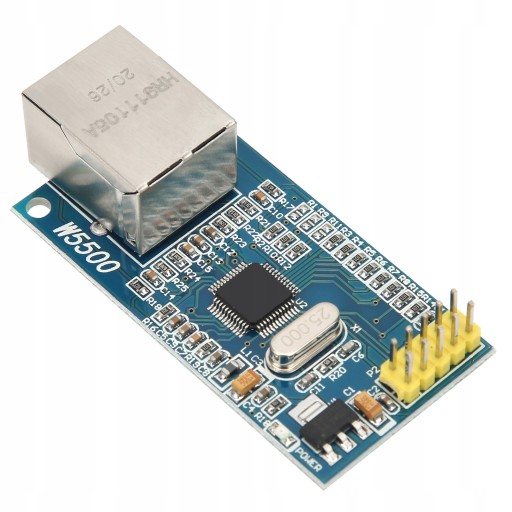

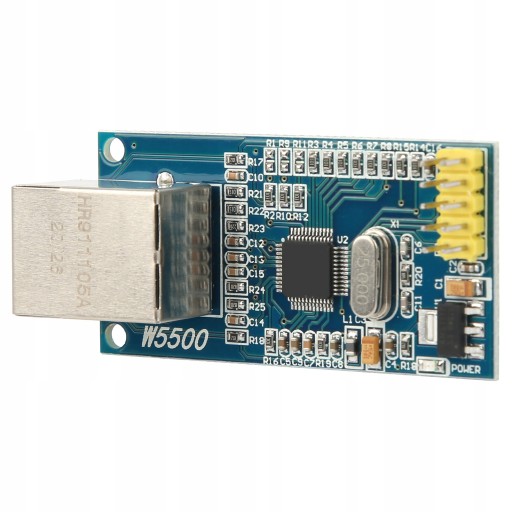

Модуль Ethernet W5500 Модуль Ethernet

Funkcja:

1. Moduł integruje pełne stosy protokołów TCP/IP, nie są wymagane żadne kody do implementacji stosów protokołów TCP/IP.

2. Obsługa szybkości transferu 10/100 MBPS, obsługa trybu uśpienia i budzenia w sieci.

3. Wewnętrzny zintegrowany bufor TX/RX 32 K, obsługuje 8 niezależnych portów do jednoczesnej pracy.

4. Moduł obsługuje zasilanie 3,3 V lub 5 V, co jest wygodne dla użytkowników w różnych systemach mikrokontrolerów.

5. Metoda komunikacji między modułem a systemem mikrokontrolera jest oparta na protokole SPI, który obsługuje częstotliwości zegara SPI do 80M.

Specyfikacja:

Typ artykułu: Moduł sieci Ethernet

Materiał: PCB

Cel: Nadaje się do nauki obsługi i rozwoju studentów, inżynierów, techników, fabryk, majsterkowiczów, entuzjastów elektroniki itp.

Jednoczesne wsparcie: 3,3 V 5 V

Obsługa przewodowego protokołu TCP/IP: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE

Wbudowany system Ethernet 10BaseT/100BaseTX PHY

Odpowiedź automatyczna (tryb pełnego dupleksu/półdupleksu): Obsługa

8 niezależnych gniazd w tym samym czasie: wsparcie

Wewnętrzna pamięć 32 KB dla bufora Tx/Rx

Tryb wyłączenia: wsparcie

Wake on LAN: wsparcie

Interfejs: dla interfejsu SPI (dla SPI MODE 0.3) w celu ułatwienia połączenia z mikrokontrolerem;

dla częstotliwości zegara SPI maksymalna: 80 M

Rozmiar: Ok. 55 x 28 mm/2,2 x 1,1 cala

Definicja pinów:

Pin Header Funkcja Opis Pin Header Funkcja Opis 3.3V3.3V Pin wejścia zasilania 5V5V Pin wejścia zasilania MISO dla pinu wyjściowego urządzenia podrzędnego SPI GNDStyk uziemienia MOSI dla pinu wejściowego wyjścia master SPI urządzenia podrzędnego RSTW5500 Pin inicjalizacji sprzętowej (aktywny w stanie niskim) SCS dla pinu wyboru SPI SLAVE (aktywny w stanie niskim) Pin przerwania INTW5500 (aktywny niski) SCLK dla pinu zegara SPI NCSuspend

Lista pakietów:

1 x moduł sieci Ethernet
