Ленточный зажим OETIKER 15400050 диапазон 22,0-24,8 мм RER 25,5

Obejma OETIKER RER 25.5 z jednym uchem i wkładką 22,0-24,8 mm.

Symbol:

15400050

Cena dotyczy 1 szt.

Opakowanie: woreczek 100 szt

Parametry techniczne:

• Opaska: stal nierdzewna 1.4307/UNS S30403
• Wkładka: stal nierdzewna 1.4310/UNS S30100
• Odporność na korozję zgodnie z DIN EN ISO 9227 ≥ 800 h
• Zakres mocowania: 22.0 - 24.8 mm
• Szerokość taśmy opaski: mm
• Grubość taśmy opaski: mm

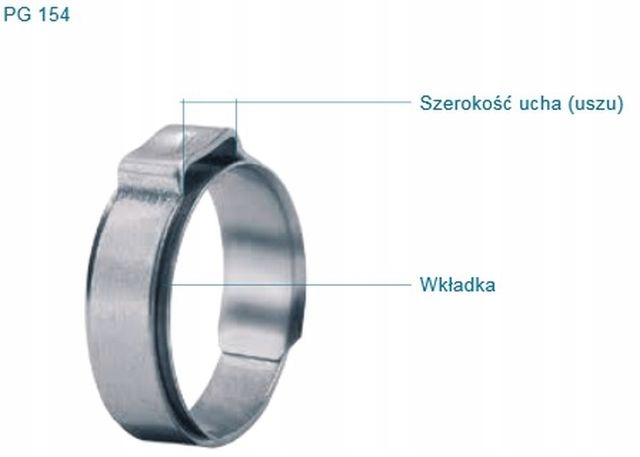

• Szerokość wewnętrzna ucha: 9.0 mm
• Maksymalna siła zamykania (N): 1500
• Waga opk. 100 szt: 95 g

Przeznaczenie:

• Do zaciskania miękkich lub twardych węży gumowych, węży technicznych, węży do paliw, węży podciśnienia.
• Stosowana szczególnie tam gdzie jest mało miejsca i wymagana jest niska obejma.
• Polecana w aplikacjach gdzie wymagana jest opaska nierdzewna.
• Zalecana do wielu konstrukcji w których szeroki zakres regulacji nie jest konieczny.

Sposób doboru rozmiaru i montażu obejmy:

1. wciskamy wąż na złączkę i mierzymy suwmiarką jego średnicę zewnętrzną
2. dobieramy nominalny rozmiar opaski o trochę większym rozmiarze tak, aby luźno weszła na wąż i przeszła przez ewentualne zgrubienie na złączce

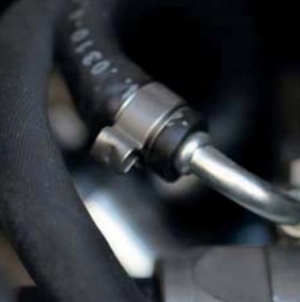

3. nakładamy wybraną opaskę na wąż następnie wciskamy wąż na króciec, przesuwamy obejmę z uszkiem za garbik
4. ustaw obejmę tak, aby jej brzeg był za zgrubieniem króćca i zaciśnij ucho obejmy szczypcami
