Moduł BMS Smart LiFePO4 16S 150A zest.bank energii

Moduł BMS HES Smart LiFePO4 16S 150A zestaw do banku energii

Następujące pliki do pobrania znajdują się pod opisem, nad sekcją Opinie o produkcie:

• Instrukcja podłączenia BMS do pakietu ogniw.
• Poradnik doboru BMS.

BMS Home Energy Storage (HES) to system łączący w jednym urządzeniu BMS SMART, moduł równoległy, balanser, ekran LCD i interfejs komunikacyjny Comboard.

Rozwiązanie takie umożliwia znaczne uproszczenie instalacji i obniżenie jej kosztów. Pod względem funkcyjnym jest zbliżone do zestawu BMS SMART+ Moduł równoległy + LCD + Interfejs Comboard.

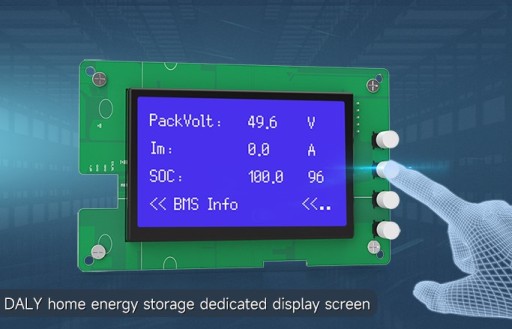

Pozwala on na zrealizowanie funkcji ochronnych i monitorujących BMS Smart, umożliwiając jednocześnie bezpieczne łączenie równoległe wielu magazynów energii (wszystkie muszą być takie same, wyposażone w swoje systemy HES). Balanser dba o wyrównanie napięć pomiędzy celami, monitoring parametrów jest dostępny za pomocą ekranu LCD, aplikacji BT lub opcjonalnie WiFi.

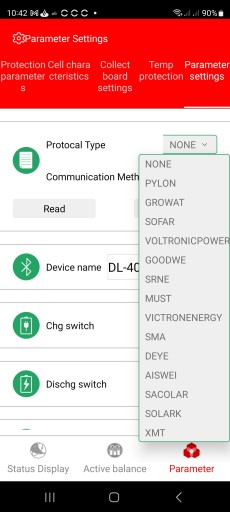

Za pośrednictwem płytki interfejsu komunikacyjnego, możliwy jest wybór odpowiedniego protokołu i ustanowienie komunikacji z większością inwerterów dostępnych na rynku. Nie jest do tego wymagany program na PC, jak w standardowej płytce Comboard, wystarczy aplikacja mobilna.

Komunikacja z falownikiem możliwa jest po łączu RS232, CAN lub RS485.

Opcjonalny program do obsługi BMS na PC pozwala na monitorowanie kilku dodatkowych funkcji. Wymaga podłączenia poprzez specjalny kabel UART-USB do HES.

BMS HES są przeznaczone wyłącznie do ogniw LiFePO4 w konfiguracji 8S lub 16S.

Układ dostarczany jako gotowy do pracy przy standardowych parametrach, odpowiadających typowym ogniwom dostępnym na rynku, wymagane jest tylko wpisanie pojemności akumulatora.

Parametry te mogą być zmieniane przez projektanta pakietu, tak by dostosować je do specyficznych wymagań, np. można ograniczyć zakres temperatur ładowania lub zwiększyć minimalne napięcie wyłączenia pakietu, tak by zwiększyć jego trwałość.

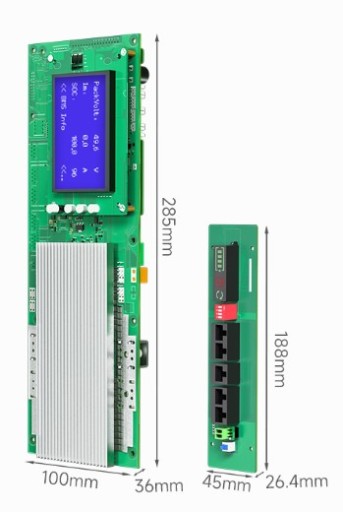

Dzięki zintegrowanej konstrukcji nie jest wymagane wykonanie wielu połączeń pomiędzy elementami systemu. Układ przeznaczony jest do montażu wewnątrz obudowy akumulatorów (nie posiada własnej obudowy). To zdecydowanie wpływa na atrakcyjność ekonomiczną rozwiązania, w porównaniu do budowy systemu z pojedynczych komponentów.

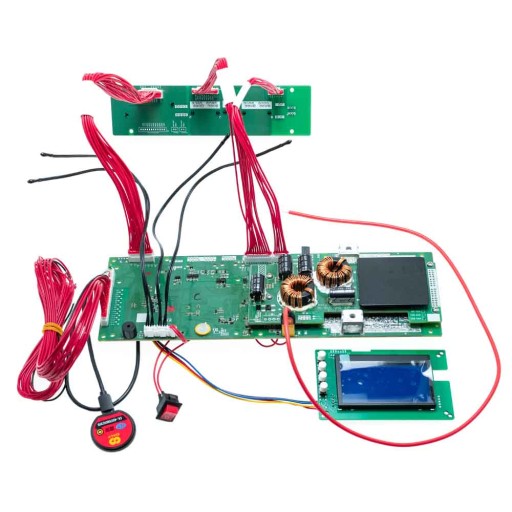

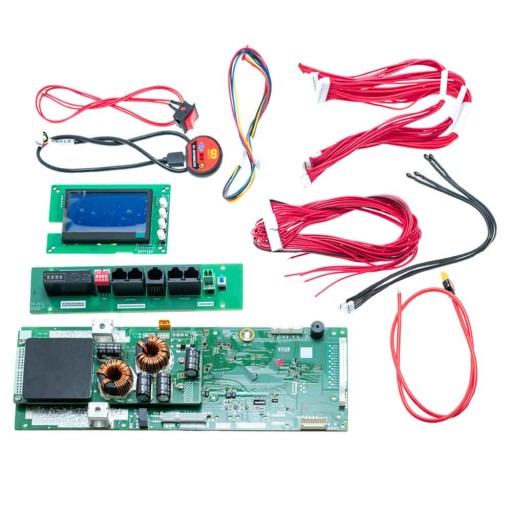

W zestawie dostarczana jest:

• Płytka BMS HES z balanserem pasywnym i modułem równoległym 10A

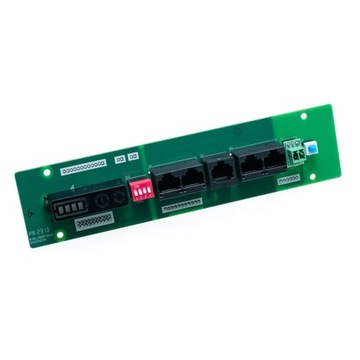

• Płytka interfejsu komunikacyjnego
• Ekran LCD
• Moduł BT
• Dwie podwójne sondy temperatury
• Komplet kabli.

Jako opcję, można dokupić:

• Balanser aktywny 16S 1A
• Przewód do połączenia z PC -Kabel UART HES-USB

UWAGA: Wszystkie BMS SMART mają większy pobór prądu niż BMS standardowe. Wynika z tego konieczność doładowywania pakietów podczas długiego przechowywania!

Do programowania i monitoringu parametrów, konieczne jest pobranie aplikacji.
