Осциллограф UPO3152E, 2 ультралюминофора по 150 МГц

UPO3152E oscyloskop 2 x 150MHz Ultra Phosphor

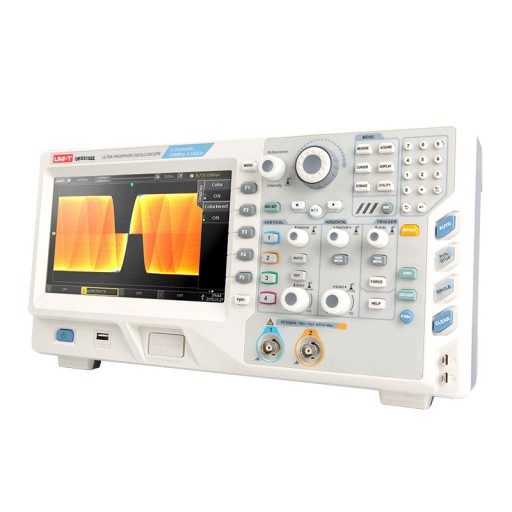

UPO3152E to dwukanałowy oscyloskop cyfrowy produkcji Uni-t. Oscyloskop UPO3152E wyposażony jest w technologię wyświetlania Ultra Phosphor realizującą funkcję do 256 poziomów intensywności wyświetlania będącą nawiązaniem do oscyloskopów analogowych (luminofor). Każdy z kanałów wejściowych oscyloskopów ma pasmo 150MHz. Częstotliwość próbkowania przetwornika do 2,5GSa/s, długość rekordu pamięci do 70M próbek, bardzo duża szybkość odświeżania do 200 000 przebiegów/sekundę spełnią wymagania stawiane przez najbardziej wymagających użytkowników.

Oscyloskop cyfrowy serii UPO3000E to kolejny najlepszy w swojej klasie instrument firmy UNI-T oferujący niezrównany pakiet funkcji i wartości. Zapewnia klientom zaawansowane wyzwalanie, duży wyświetlacz i funkcje dekodowania. Seria to szybki i wszechstronny oscyloskop obejmujący częstotliwości do 250MHz z 2 kanałami i szerokim zakresem pionowym (1 mV/dz-20 V/dz), aby zapewnić wyjątkowo niski poziom szumów, aby pomóc Ci uchwycić mniejsze sygnały. Maksymalna częstotliwość próbkowania 2,5GSa/s i 70Mpts standardowej głębokości pamięci w połączeniu z przyjaznym dla użytkownika interfejsem i 8-calowym wyświetlaczem WVGA sprawiają, że masz oscyloskop, który przewyższa konkurencję w szerokim zakresie zastosowań stacjonarnych i terenowych.

Prezentacja produktu w formie video: https://youtu.be/oHqQ3E2tfp4

Duża szybkośc odświeżania przebiegu

Szybkość przechwytywania kształtu fali do 200 000 wfms/s, znacznie poprawiając biegun przechwytywania Zdolność o niskim prawdopodobieństwie zdarzenia mogą bardziej intuicyjnie obserwować jitter i zakłócenia sygnału, 256-poziomowy efekt fluorescencyjnego wyświetlania w skali szarości i różnicy kolorów, widoczne są zmiany kształtu fali.

Szeroka gama automatycznych funkcji pomiarowych

Obsługuje 34 rodzaje funkcji parametrów automatycznego pomiaru,

Obsługuje Zoom, matematykę, statystyki i zaawansowane funkcje obliczeniowe.

Niezależna podstawa czasu i wiele funkcji wyzwalania

Bogata funkcja wyzwalania, aby spełnić więcej warunków testowych, a podstawa czasu każdego kanału jest niezależnie regulowana, co jest wygodne dla użytkowników do obserwowania czterech sygnałów z dużymi różnice częstotliwości w tym samym czasie.

Szybka klawiatura numeryczna i unikalny 4-okienkowy wyświetlacz

Ze Posiada szybką klawiaturę numeryczną do szybkiego wprowadzania wymaganych danych i skutecznie, i ma niezależny 4-okienkowy wyświetlacz do zapewnić bardziej wydajne wrażenia użytkownika.

Obsługa dekodowania magistrali: I²C, SPI (tylko cztery kanały), USB, CAN,

opcjonalnie: RS232/UART.

Do 100 000 klatek zapisu kształtu fali, rejestracja zmian kształtu fali,

wygodnie odtworzyć przebieg i przeanalizować usterkę

Dane techniczne:

• oscyloskop cyfrowy UPO3152E produkcji Uni-t
• UPO3152E Unit dwukanałowy  oscyloskop cyfrowy
• dwa kanały wejściowe: CH1 CH2
• szerokość pasma kanałów wejściowych: 150MHz
• próbkowanie przetwornika A/C w czasie rzeczywistym: 2,5GSa/s

  ▶ 2,5GSa/s - przy wykorzystaniu 1 kanałów

  ▶ 1,25GSa/s - przy wykorzystaniu dwóch kanałów

• długość rekordu pamięci: 70Mpts = 70 milinów punktów
• rozdzielczość pionowa przetwornika A/D: 8bit
• czułość napięciowa od 1mV/div to 10V/div
• szybkość przechwytywania przebiegów: do 200 000 wfm/s

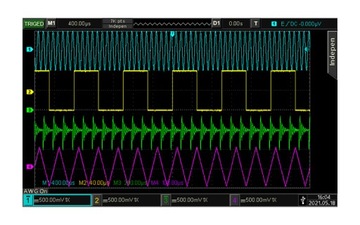

• niezależna podstawa na każdym z kanałów Ch2 Ch2 Ch3 Ch4

  ▶ możliwość ustawienia indywidualnej podstawy czasu na każdym z kanałów

  przykładowo: Ch2 20ms / Ch2 200µs / Ch3 20µs / Ch4 2µS

  ▶ możliwość podziału ekranu na 4 osobne części

• wyświetlacz oscyloskopu:

  ▶ duży wyświetlacz o przekątnej 8 cali

  ▶ wyświetlana rozdzielczość: 800x480

  ▶ ekran TFT o 16M kolorach i 24 bit

  ▶ obsługuje 256-stopniową skalę intensywności świecenia przebiegów

  w trybie mono kolorze ~ analogia do luminoforu jak w oscyloskopach analogowych

• operacje matematyczne
• analiza widmowa FFT
• rozbudowany system wyzwalania

  ponad 14 rodzajów wyzwalania:

  Edge , Pulse Width, Video , Slope , Overtime , Window , Pattern , Interval , Under Amp, UART , LIN , CAN , SPI , IIC I2C

• możliwość wyzwalania sygnałami cyfrowymi - magistralami szeregowymi
• pomiary kursorami
• automatyczne pomiary: pomiar 34 parametrów
• zapis i odczyt przebiegów do plików *.csv
• funkcja Pass/Fail
• funkcja Auto Scale - tzw. funkcja AUTO - samonastawa - ustawienie parametrów oscyloskopu
• wbudowane interfejsy komunikacyjne:

  ▶ USB Host - komunikacja z komputerem

  ▶ USB Device - obsługa pamięci pendrive

  ▶ LAN

  ▶ VGA

• oprogramowanie Windows PC
• obsługa komend zdalnego sterowania SCPI
• dekodowanie magistral szeregowych: RS232, UART, I2C, SPI, LIN, CAN

Tabela z dokładnymi parametrami technicznymi, znajduje się w załączniku w zakładce "Dodatkowe informacje" na dole aukcji.

Zestaw zawiera:

• oscyloskop UPO3152E
• sonda oscyloskopowa z przełączanym dzielnikiem napięcia x1/x10 - 2szt.
• przewód zasilający - 1szt.
• przewód USB - 1szt.
• płyta CD z oprogramowaniem – 1szt.
