Светодиодный лестничный контроллер 8-17к DIN + оптические датчики Sharp + деревянные крышки.

Sterownik schodowy LED 8-17k DIN (obsługuje bezpośrednio czujki optyczne Sharp, wejście stałego świecenia, energooszczędny).

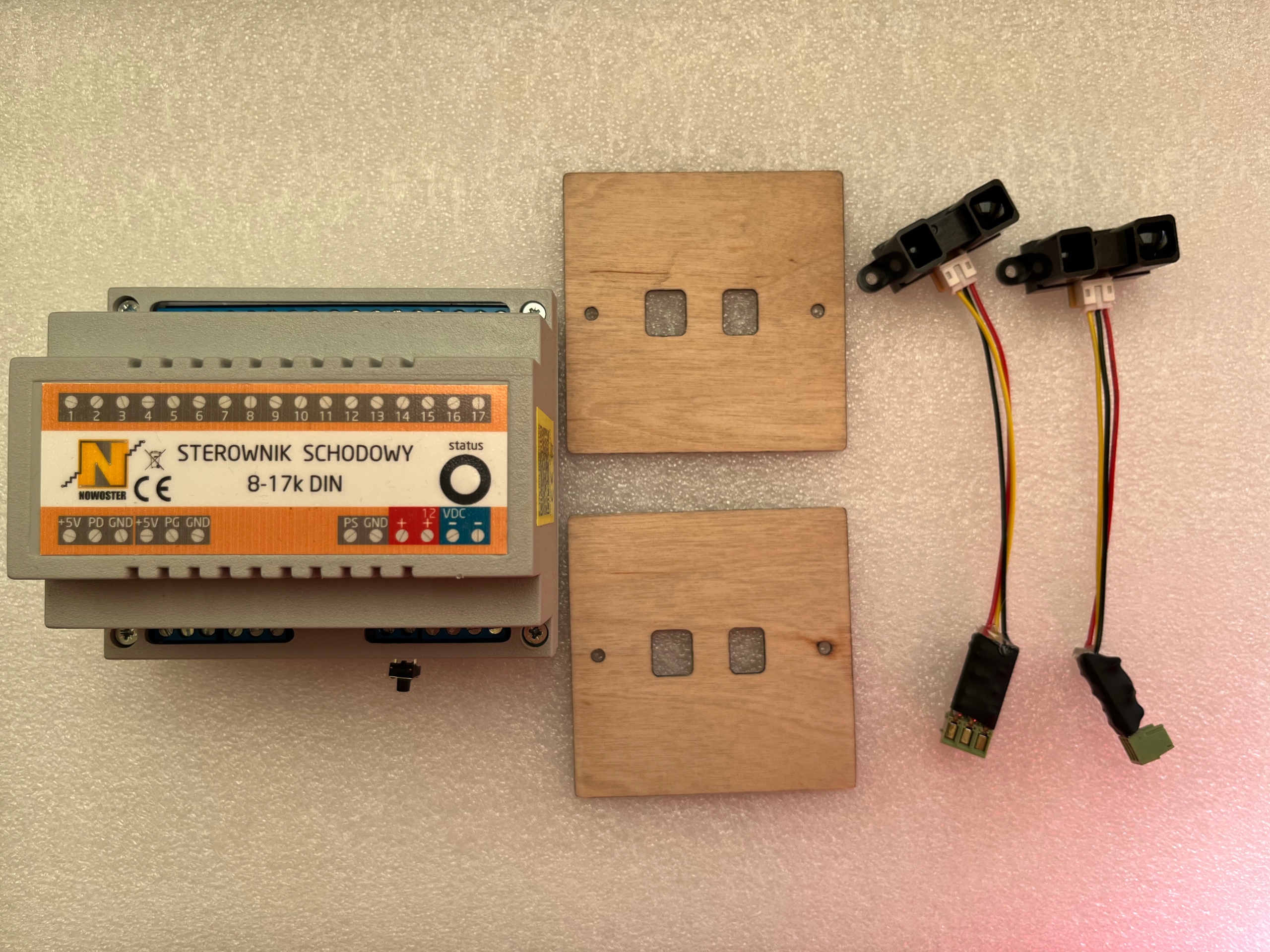

W zestawie:

• sterownik schodowy 8-17k DIN - 1szt
• czujki optyczne Sharp GP2Y0A02YK0F - standard  + adapter filtracyjny - 2szt

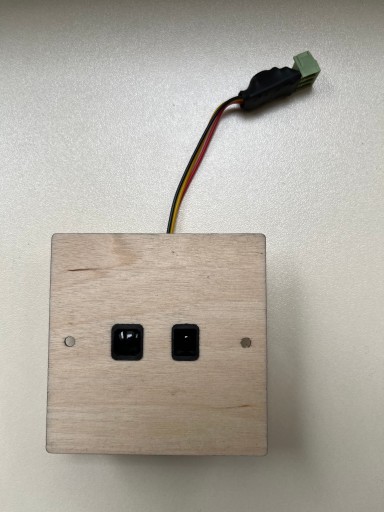

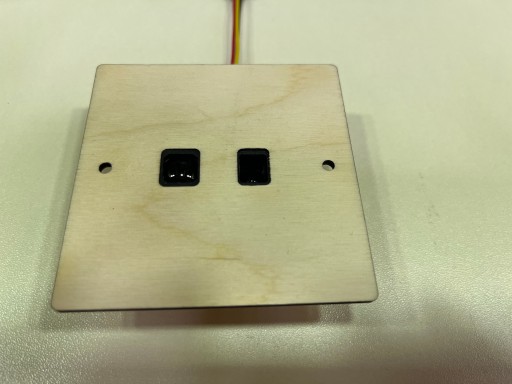

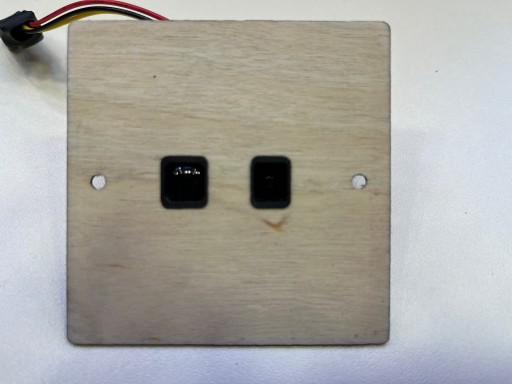

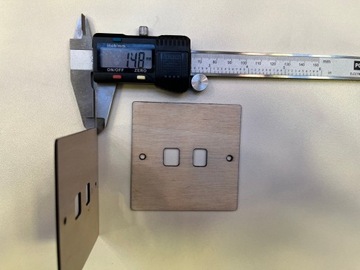

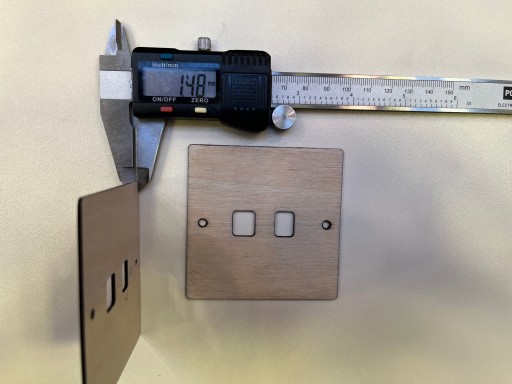

• maskownica drewniana do puszki fi50 (75mm x 75mm) grubości 1,5mm - 2szt

Uwaga: Zasięg działania czujek ustawia się w sterowniku (nie przy czujce).

Obsługuje od 8 do 17 stopni schodowych (punktów świetlnych). Liczbę stopni wybiera się w sterowniku.

Uniwersalna obudowa do montażu na szynę DIN szerokości 6S.

Produkt polski. W tej klasie cenowej chyba najlepszy sterownik na schody (działa również pod czujki Sharp).

Do sterownika można podłączyć wiele typów analogowych czujek optycznych Sharp takich jak:

GP2Y0A02YK0F - standard

GP2Y0A21YK0F - midi

GP2Y0A60SZLF - mini

GP2Y0A710K0F - 5m

Uwaga. Można mieszać typy czujek optycznych Sharp. Zasięg każdej czujki jest ustawiany osobno w sterowniku.

Zastosowanie sterownika schodowego oprócz efektów wizualnych, bezpieczeństwa itp. to też realne oszczędności energii ponieważ schody są załączane na czas przejścia.

Parametry elektryczne:

Zasilanie DC 12V (od 8V do 15V).

Pobór mocy ok. 0,2W (bez czujek).

Obciążalność prądowa 2A na kanał (34A na sterownik).

Wysokiej klasy tranzystory mocy NMOSFET.

Sprawność sterowania LED 99%. To znaczy, że jeżeli na schodek jest 10W LED to strata mocy na tranzystorze nmosfet będzie 100mW (0,1W). Jeżeli na całe schody będzie 100W LEDa to strata mocy będzie wynosiła 1W.

Dwa zaciski wysokoprądowe zbiorcze minusa zasilania (każdy do maks. 15A).

Obsługiwana moc LED to maksymalnie 450W dla 12V dla wszystkich kanałów.

Bezpiecznik polimerowy na zasilaniu 5V czujek oraz bezpieczniki polimerowe na wyjściach sterowania LED.

Kondensatory (2szt/ 470uF 35V) elektrolityczne wspomagające pracę zasilacza.

Kondensatory foliowe MKT (autoregeneracyjne) na wejściach cyfrowo analogowych sterownika.

Wyjście 5V do zasilania czujek. Maksymalne obciążanie  wyjścia czujek 100mA.

Złącza zaciskowe z rastrem 5mm na przekrój przewodu maksymalnie 2,5mm2.

Działanie sterownika:

Po wyzwoleniu czujki sterownik załącza oświetlenie schodowe skokowe lub płynnie. W zależności od ustawionego algorytmu działania czujek schody będą świeciły na ustawiony czas lub będą wygaszały się od wyzwolenia drugiej czujki. Sposób wygaszania ustawia się w sterowniku (wszystkie na raz, po kolei, losowe).

Zapalanie skokowe lub płynne (różne stopnie płynności)

Wejście świecenia stałego PS.

Świecenie spoczynkowe skrajne lub wszystkie.

Diody kontrolne w sterowniku zadziałania czujek.

Więcej informacji w instrukcji w załączniku lub skanuj kod QR.
