WS20 СВЕРЛИЛЬНЫЙ СТАНОК С КОЛОННОЙ НАСТОЛОМ 20 мм + РОТОРНЫЕ ТИСКИ QH125

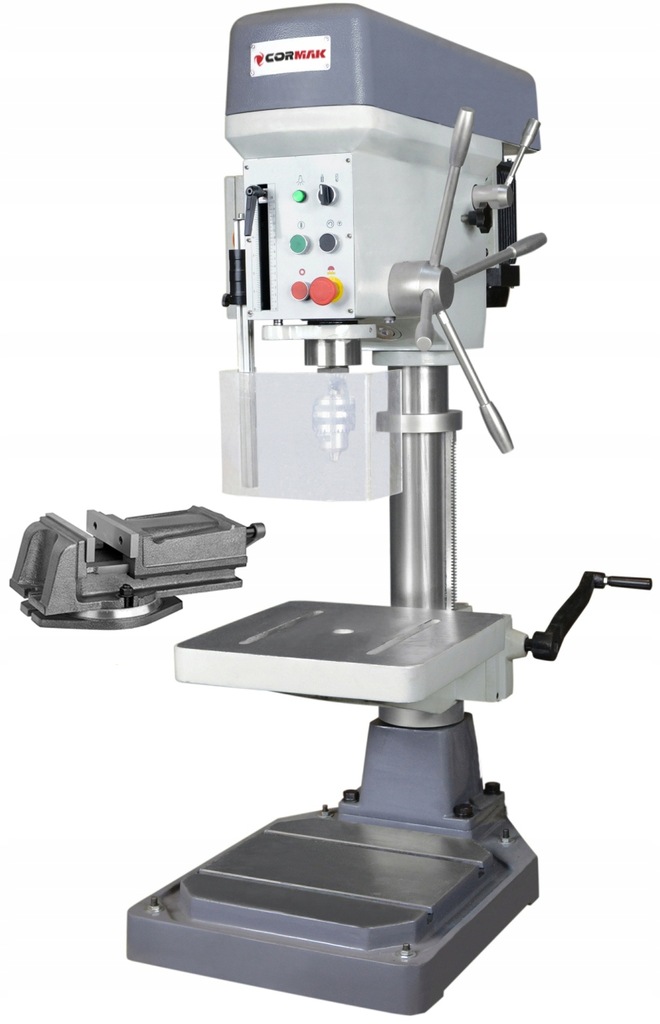

PROFESJONALNA PRZEMYSŁOWA WIERTARKA STOŁOWA CORMAK WS20 + IMADŁO QH125

Link do filmu z naszą wiertarką:

https://www.youtube.com/watch?v=xUnpkcSdCMM

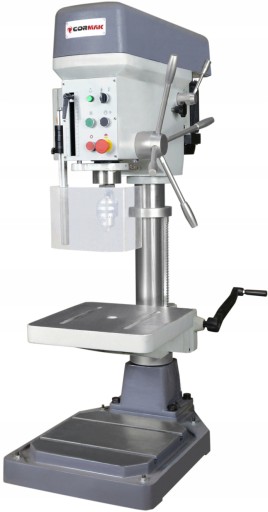

Wiertarka stołowa o wzmocnionej budowie WS20 to wiertarka ogólnego przeznaczenia, do wykonywania takich operacji jak wiercenie, rozwiercanie, pogłębianie, gwintowanie (z zastosowaniem specjalnych uchwytów do narzędzi gwintujących). Wiertarki umożliwiają wiercenie i gwintowanie z oprawkami wielowrzecionowymi. Wiertarka odznacza się dużą wydajnością, dokładnością wykonywanych operacji, lampką LED, niskim poziomem hałasu, szerokim wachlarzem prędkości obrotowych, scentralizowanym panelem sterującym ułatwiającym pracę na maszynie i łatwością obsługi.

• Wysoka sztywność wrzeciona
• Gwintowanie poprzez automatyczne załączanie lewych obrotów
• Przełącznik lewych obrotów
• Wrzeciennik, kolumna, stół i baza kolumny wykonana z najwyższej jakości sezonowanych odlewów
• Wrzeciono oraz wały przekładni z utwardzanej i obrabianej termicznie stali
• Duża moc silnika
• Duży skok wrzeciona

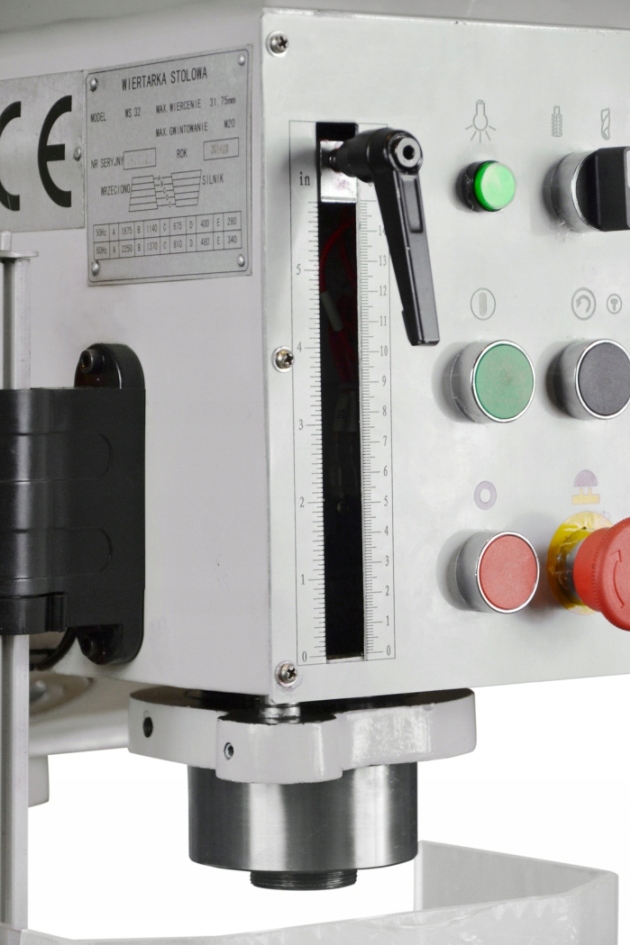

• Czytelny panel sterujący

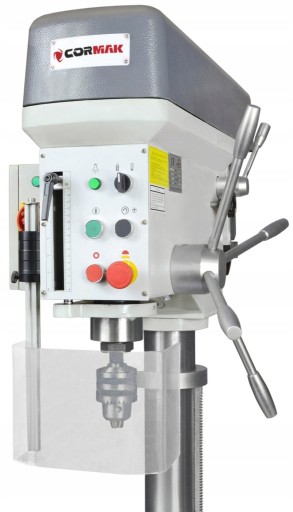

• Osłona wrzeciona typu U z wyłącznikiem krańcowym zgodna z CE
• Stół roboczy podnoszony manualnie z możliwością obrotu o 360 i rowkami montażowymi
• Osłona przekładni pasowej wyposażona w krańcowy wyłącznik bezpieczeństwa
• Certyfikat CE

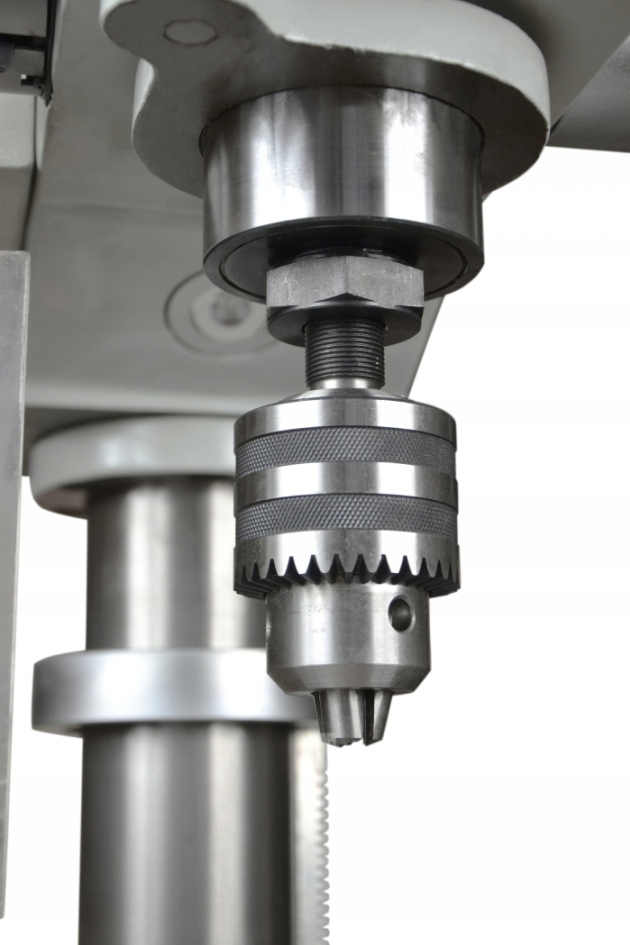

• Regulowany uchwyt wiertarski z kluczykiem i mocowaniem na stożku Morse`a
• Klin do wybijania stożka

Parametry techniczne

MAX. ŚREDNICA WIERCENIA W STALI: 20 mm

MAX. ŚREDNICA GWINTOWANIA W STALI: M16

ŚREDNICA KOLUMNY: 85 mm

SKOK WRZECIONA: 135 mm

ODLEGŁOŚĆ WRZECIONO-KOLUMNA: 260 mm

MAX. ODLEGŁOŚĆ WRZECIONO-STÓŁ: 366 mm

MAX. ODLEGŁOŚĆ WRZECIONO-BAZA: 678 mm

MOCOWANIE WRZECIONA: MK2

ZAKRES PRĘDKOŚCI OBROTOWYCH: 280-1875 obr/min

ILOŚĆ PRĘDKOŚCI OBROTOWYCH: 5

WYMIARY STOŁU: 300 x 320 mm

WYMIARY BAZY: 376 x 566 mm

WYSOKOŚĆ MASZYNY: 1245 mm

MOC SILNIKA: 1,1 kW

ZASILANIE: 400V

WAGA NETTO: 179 kg

WYMIARY: 800 x 450 x 1250 mm

IMADŁO QH125

• Imadło maszynowe żeliwne obrotowe QH stosowane jest podczas prac na szlifierkach, frezarkach, wiertarkach, strugarkach itp.
• Wykonane z odlewów żeliwnych wysokiej jakości.
• Wyposażone w obrotową podstawę z podziałką 360o co 1o
• Korpus wraz ze szczęką ruchomą wykonany z wysokojakościowego żeliwa
• Śruba pociągowa zabezpieczona od góry przed zanieczyszczeniami i wiórami.
• Możliwy demontaż podstawy obrotowej.
• Przy wymianie wkładek należy wykonać obróbkę mechaniczną ich powierzchni roboczych połączonych z imadłem w celu uzyskania podanych w dokumentacji technicznej parametrów dokładności.

Parametry techniczne Imadła QH 125

• S: 125 mm
• a m: 100 mm
• h: 40 mm
• H1: 92 mm
• H: 125 mm
• A: 166 mm
• L: 295 mm
• L1: 285 mm
• D: 14 mm
• Siła mocowania: 2500 kg
• Waga: 16 kg

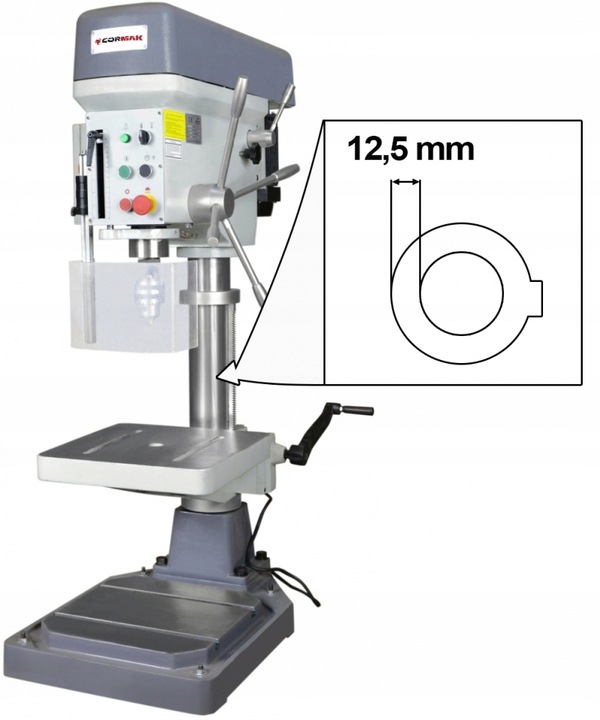

TYLKO U NAS WIĘKSZA GRUBOŚĆ I ŚREDNICA KOLUMNY CO ZAPEWNIA STABILNOŚĆ I SZTYWNOŚĆ KONSTRUKCJI PODCZAS WIERCENIA

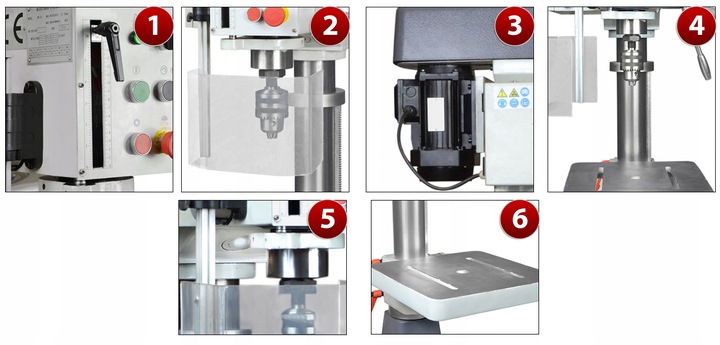

ATUTY MASZYNY

1. Czytelny panel sterujący
2. Osłona wrzeciona z wyłącznikiem koncowym zgodna z CE
3. Duża moc efektywna silnika
4. Duży skok wrzeciona
5. Lampka LED oświetlająca powierzchnię roboczą
6. Stół roboczy podnoszony manualnie z możliwością obrotu 360° i rowkami montażowymi

UKŁAD CHŁODZENIA

jako wyposażenie opcjonalne do wiertarek
