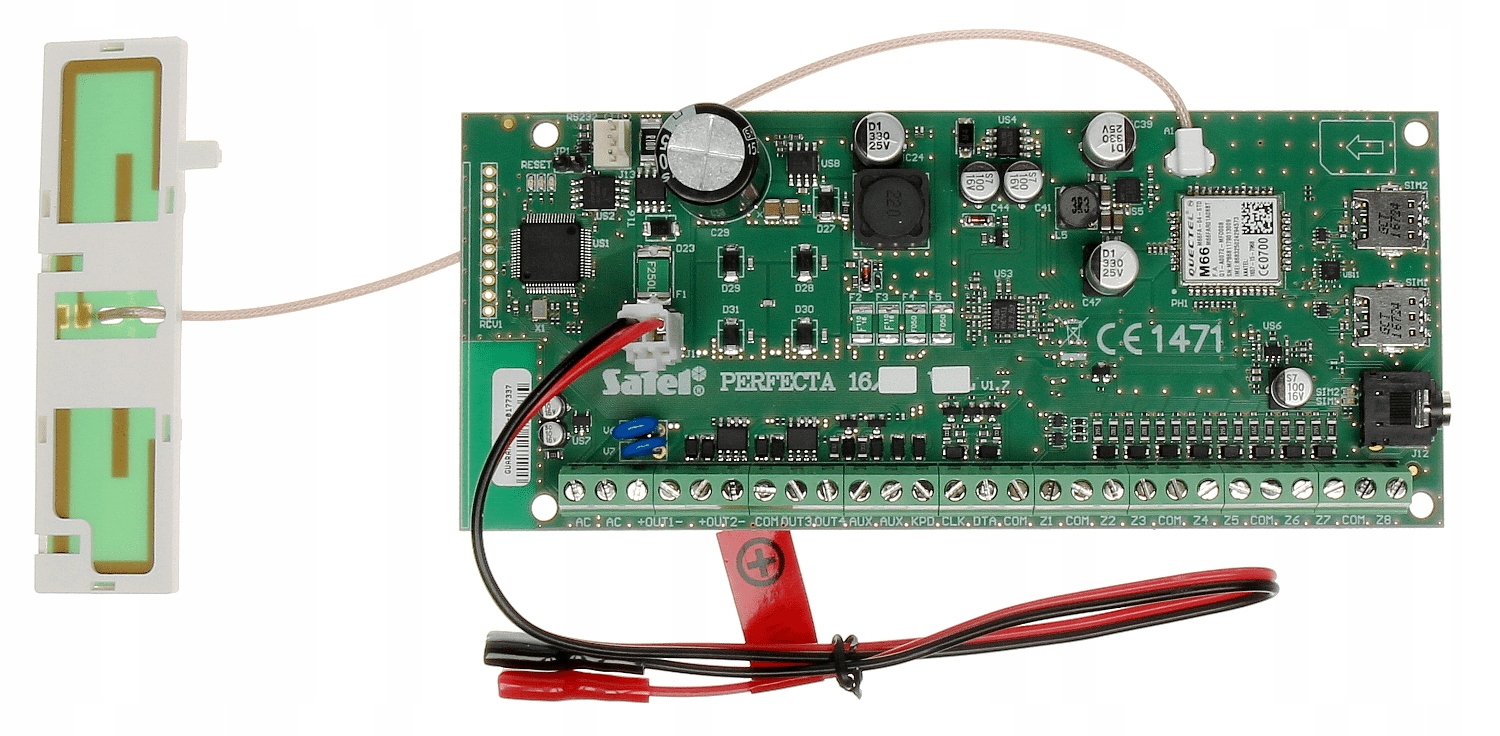

SATEL PERFECTA 16 SET-A ОСНОВНАЯ ПЛАТА GSM ПАНЕЛЬ

PERFECTA 16 SET-A PŁYTA GŁÓWNA CENTRALA GSM

Centrale alarmowe z serii PERFECTA przeznaczone są do zabezpieczania małych i średnich obiektów, jak mieszkania, domy jednorodzinne, segmenty w szeregowcach, biura, małe firmy itp. Zapewniają ochronę zgodną z wymaganiami Grade 2 EN 50131.

System bazujący na centrali PERFECTA 16 charakteryzuje się szybkim montażem, prostą konfiguracją oraz łatwą i intuicyjną obsługą. Centrala oprócz podstawowych, tradycyjnych metod sterowania systemem oferuje również te bardziej nowoczesne: za pomocą funkcjonalnej i intuicyjnej aplikacji na urządzenia mobilne PERFECTA CONTROL oraz pilotów zdalnego sterowania działających w paśmie częstotliwości 433 MHz (po dołączeniu modułu INT-RX-S).

Wbudowany moduł GSM/GPRS daje szerokie możliwości: umożliwia współpracę z aplikacją mobilną, z obsługą wiadomości PUSH, zdalną konfigurację z użyciem programu PERFECTA Soft, monitoring zdarzeń (np. do stacji monitorującej agencji ochrony), powiadamianie głosowe, sterowanie przez SMS oraz weryfikację audio (nasłuch dźwięków z chronionego obiektu). Obsługiwane są dwie karty nano-SIM, co zapewnia ciągłość komunikacji: przy wystąpieniu problemów z zasięgiem pierwszego operatora, automatycznie wybierana jest druga karta.

Płyta elektroniki centrali wyposażona jest w 8 wejść i 4 wyjścia przewodowe. Ich liczbę można zwiększyć przez podłączenie modułów rozszerzeń: ekspanderów wejść INT-E i wyjść INT-O albo INT-ORS. Pozwala to rozbudowywać system, dołączając więcej czujek, sygnalizatorów, a nawet urządzeń wykonawczych (do sterowania bramą garażową, roletami, zraszaczami ogrodowymi).

Centrala umożliwia podział obiektu na dwie strefy, z wyborem trzech trybów czuwania (dzienny, nocny, pełny). Każde wejście może być przypisane do jednego lub obu dozorowanych obszarów.

Konfiguracja systemu może odbywać się w dwojaki sposób: z użyciem intuicyjnego programu PERFECTA Soft (z podłączonego kablem RS-232 (TTL) komputera lub zdalnie) oraz z poziomu manipulatora, przy wykorzystaniu krótkich sekwencji klawiszowych w menu serwisowym.

• zgodność z EN 50131 Grade 2
• od 8 do 16 wejść programowalnych przewodowych:

  wybór konfiguracji: NO, NC, EOL, 2EOL/NO, 2EOL/NC

  możliwość obsługi czujek roletowych i wibracyjnych

• od 4 do 12 wyjść programowalnych przewodowych
• 2 wyjścia zasilające na płycie głównej
• wbudowane moduły:

  GSM/GPRS z 2 gniazdami SIM (SMS, monitoring do stacji, aplikacja mobilna, powiadomienia PUSH)

  głosowy (odtwarzanie komunikatów głosowych na potrzeby powiadamiania telefonicznego)

  akustycznej weryfikacji alarmu (nasłuchiwanie dźwięków)

• podział systemu na 2 strefy:

  3 tryby dozoru w każdej strefie

  możliwość przypisania wejścia do dwóch stref

  sterowanie przez użytkownika lub za pomocą timerów

• magistrala komunikacyjna do podłączania manipulatorów (PRF-LCD), modułów rozszerzeń (INT-E, INT-O, INT-ORS) i ekspandera obsługi pilotów 433 MHz (INT-RX-S)
• sterowanie systemem za pomocą:

  manipulatorów PRF-LCD (do 4)

  aplikacji mobilnej PERFECTA CONTROL

  pilotów zdalnego sterowania działających w paśmie 433 MHz (do 15) – wymaga współpracy z modułem INT-RX-S (PERFECTA 16 Firmware v1.02 lub nowszy)

• możliwość aktualizacji oprogramowania (firmware)
• hasła:

  15 haseł użytkowników

  1 hasło serwisowe

• edycja nazw (użytkowników, stref, wejść, wyjść i modułów) ułatwiająca sterowanie systemem i jego nadzór
• timery:

  8 timerów z możliwością ustawienia wyjątków

• pamięć 3584 zdarzeń
• automatyczna diagnostyka podstawowych komponentów systemu
• wbudowany zasilacz impulsowy:

  zabezpieczenie przeciwprzeciążeniowe

  zabezpieczenie przez całkowitym rozładowaniem akumulatora

  regulacja prądu ładowania akumulatora

• programowanie ustawień centrali:

  lokalnie – manipulator, komputer z zainstalowanym programem PERFECTA Soft, podłączony do portu RS‑232 (TTL) centrali

  zdalnie – komputer z zainstalowanym programem PERFECTA Soft, łączący się z centralą przez GPRS

Specyfikacja centrali Perfecta 16:

• Komunikaty głosowe 16
• Pamięć zdarzeń 3584
• Strefy 2
• Timery 8
• Wymiary płytki elektroniki 160 x 68 mm
• Zakres temperatur pracy -10…+55 °C
• Napięcie zasilania (±15%) 18 V AC, 50-60 Hz
• Pobór prądu w stanie gotowości 150 mA
• Maksymalny pobór prądu 180 mA
• Masa 105 g
• Maksymalna wilgotność 93±3%
• Pobór prądu z akumulatora – w stanie gotowości 100 mA
• Napięcie zgłoszenia awarii akumulatora (±10%) 11,5 V
• Napięcie odcięcia akumulatora (±10%) 10,5 V
• Klasa środowiskowa wg EN50130-5 II
• Maksymalny pobór prądu z akumulatora 160 mA
• Wejścia przewodowe programowalne 8
• Wyjścia przewodowe programowalne 4
• Maksymalna liczba wyjść programowalnych 12
• Wyjścia zasilające 2
• Magistrale komunikacyjne 1
• Manipulatory do 4
• Stopień zabezpieczenia wg EN 50131 Grade 2
• Obciążalność wyjścia AUX 500 mA / 12 V DC
• Zalecany transformator 40 VA
• Użytkownicy 15
• Obciążalność wyjścia KPD 500 mA / 12 V DC
• Zakres napięć wyjściowych 10,5 V…14 V DC
• Prąd ładowania akumulatora 500 mA
• Napięcie wyjściowe zasilacza 12 V DC ±15%
• Numery telefonów do powiadamiania 8
• Prąd wyjściowy zasilacza 2 A
