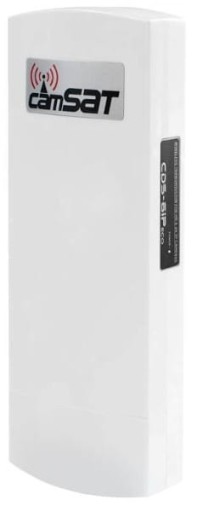

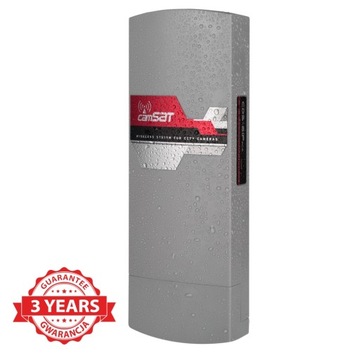

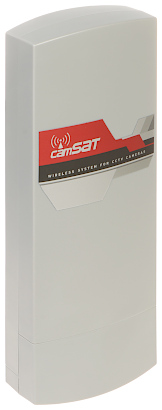

CAMSAT CDS-6IPeco

Najważniejsze cechy

• 2 porty LAN,
• 300Mbps w powietrzu
• 12-63M bitrate z kamer do rejestratora
• 5.2-5.6-5.8GHz,
• 16 kanałów pracy,
• zasilanie: 12-24V DC oraz PoE24V,
• antena wbudowana 14dbi o kącie 60 stopni,
• moc 27dbi 500mW,
• zasięg 2km,
• IP55,
• obsługuje dowolne kamery IP aż do 16Mpix,
• najnowsze i bezpieczne kodowanie radiowe WPA-2PSK

WAŻNE INFORMACJE DLA ODPOWIEDNIEGO DOBORU:

• 16 mostów na jednej instalacji – możliwość uruchomienia aż 16 mostów radiowych obok siebie na 16 osobnych kanałach pracy
• Jeden most transmituje wiele obrazów z wielu kamer tzn. że np. dla 8 kamer podpiętych przez switch potrzebujesz mostu składającego się z 2 jednostek CDS-6IP eco
• CDS-6IP eco to pojedyncza jednostka radiowa. Do uruchomienia mostu bezprzewodowego potrzebujesz 2 jednostki.
• Praca w „gwiazdę” – jeden odbiornik możesz sparować nawet z 8 nadajnikami i do każdego nadajnika podłączysz kilka kamer.
• Transmisja 16 kamer jednym mostem radiowym – ilość kamer zależy od sumy BITRATE oraz DYSTANSU radiowego. W dokładnym doborze urządzeń pomoże KALKULATOR CAMSAT oraz wykresy.

Opis

Jednostka radiowa do zbudowania mostu bezprzewodowego z kamer IP do rejestratora NVR

Najpopularniejszy moduł bezprzewodowy służący do połączenia bezprzewodowego pomiędzy kamerami IP CCTV a rejestratorem NVR/VMS. Zapewnia transmisję na odległość 2km pracując w stabilnym paśmie radiowym 5.1 – 5.8GHz. Przesyła wszystkie dane pomiędzy kamerami a rejestrator w obu kierunkach z uwzględnieniem priorytetów dla strumieni WIDEO i sterowania PTZ.

Inne jednostki radiowe z rodziny CDS-6IP xx w 100% kompatybilne to:

• CDS-6IP Multi 4PoE – Posiada 4 porty PoE które mogą zasilać kamery IP, szerokie spektrum napięć zasilania od 12V do 48V DC.
• CDS-6IP 3PoE – Posiada 3 porty PoE oraz sam może być zasilany ze switcha PoE
• CDS-6IP SMA – Wbudowana antena kierunkowa oraz dodatkowo złącza do anteny zewnętrznej zwiększającej zasięg.
• WiFi – Najnowsze oprogramowanie w jednostkach CDS-6IP umożliwia połączenie radiowe z komputerowymi urządzeniami Ubiquiti WiFi LOCO m5

CDS-6IP eco – nadajnik bezprzewodowy do kamer IP

CDS-6IPeco to bardzo łatwy w konfigurowaniu bezprzewodowy system transmisji przeznaczony do przesyłu sygnału audio/wideo w paśmie częstotliwości 5 GHz. System jest przeznaczony do bezprzewodowego połączenia kamer IP z rejestratorem na odległość do 2km (opcja: do 5km). Dwu kierunkowa transmisja zapewnia przesłanie wszystkich danych w obu kierunkach. Najnowsze wersje współpracują z kamerami IP o bardzo wysokiej rozdzielczości do 16 Mpix – UHD, 4K, HD.

Specjalne protokoły transmisji

CDS-6IPeco nie jest urządzeniem komputerowym do przesyłu Internetu lecz nadajnikiem do ciągłej i nie przerwanej transmisji potężnych obrazów o wysokiej rozdzielczości. Zaimplementowane specjalne protokoły audio/video zapewniają transmisje wszystkich ramek obrazu HD i 4k przy jednocześnie znikomym opóźnieniu przesyłu. Oprócz jednoczesnej transmisji wielu obrazów i dźwięków umożliwia także sterowanie kamerami obrotowymi PTZ oraz przesył wszystkich danych pomiędzy rejestratorem i kamerami.

Video HD bez utraty klatek

KALKULATOR CCTV

Dobór anten bezprzewodowych do kamer IP - kalkulator zasięgu i prędkości bitrate kamery

W celu szybkiego doboru bezprzewodowych nadajników do kamer IP przygotowaliśmy aplikację które oblicza wymaganą ilość jednostek radiowych w danej instalacji CCTV.

Skorzystaj proszę z kalkulatora doboru urządzeń radiowych a dobierzesz odpowiednią ilość urządzeń bezprzewodowych do kamer IP.

Prędkości i zasięg zalecany dla 100% procentowej transmisji z uwzględnieniem zakłóceń występujących w paśmie 5GHz:

• 63M bitrate – 100m,

• 59M bitrate – 500m,

• 48M Bitrate – 1000m,

• 33M Bitrate – 1500m,

• 12M Bitrate – 2000m.

https://camsat.com.pl/calc1/7/kalkulatorBS.684.html

Specyfikacja

Rodzaj pracypunkt-punkt, punkt-wielopunktTryb pracyVIDEO BRIDGE, MASTER / SLAVERadiowe pasmo pracyCE: 5180-5350 MHz; 5470-5725 MHzIlość kanałów pracy CE16Obsługiwane rozdzielczościWszystkie rozdzielczości kamer IP do maksymalnego bitrate 63M np. kamery 16Mpix, 4k, UHD, HD 1080p, inneKamery IP1-16 Mpix (do 63M bitrate)Max. bitrate (suma całej transmisji)63M bitrate – 100m, 59M bitrate – 500m, 48M Bitrate – 1000m, 33M Bitrate – 1500m, 12M Bitrate – 2000mWejścia / wyjścia LAN2 x LAN (RJ45 10 / 100 Base-TX)PoE - zasilanie kamery z portów LANNie ( Opcja dostępna w modelach: CDS-6IP Multi 4PoE, CDS-6IP 3PoE, CDS-EasyIP )PoE IN - jednostka radiowa zasilana ze switcha PoENie ( Opcja dostępna w modelach: CDS-6IP 3PoE, całej rodzinie CDS-EasyIP xx)Kodowanie transmisji64/128/152-bit WEP, WPA, WPA-PSK, WPA-2-PSKAntenyWewnętrzna, zintegrowana 14 dBi MIMO (podwójna polaryzacja H-V), Kąt pracy anteny: H-60°, V-25°Zasięg standardowy (z antenami zintegrowanymi)2 kmMoc wyjściowa27 dBm (500 mW e.i.r.p.)Modulacjacyfrowa OFDMPobór mocy11 WZasilanie12V DC 1A oraz PoE w standardzie 24V (zasilacz PoE24 w zestawie)Temperatura pracyod -20°C do 70°CKlasa szczelnościIP55Wymiary88x235x40 [mm]Rozdzielczość kamery16 Mpix, 30 mpix, Full HDPorty LAN2
