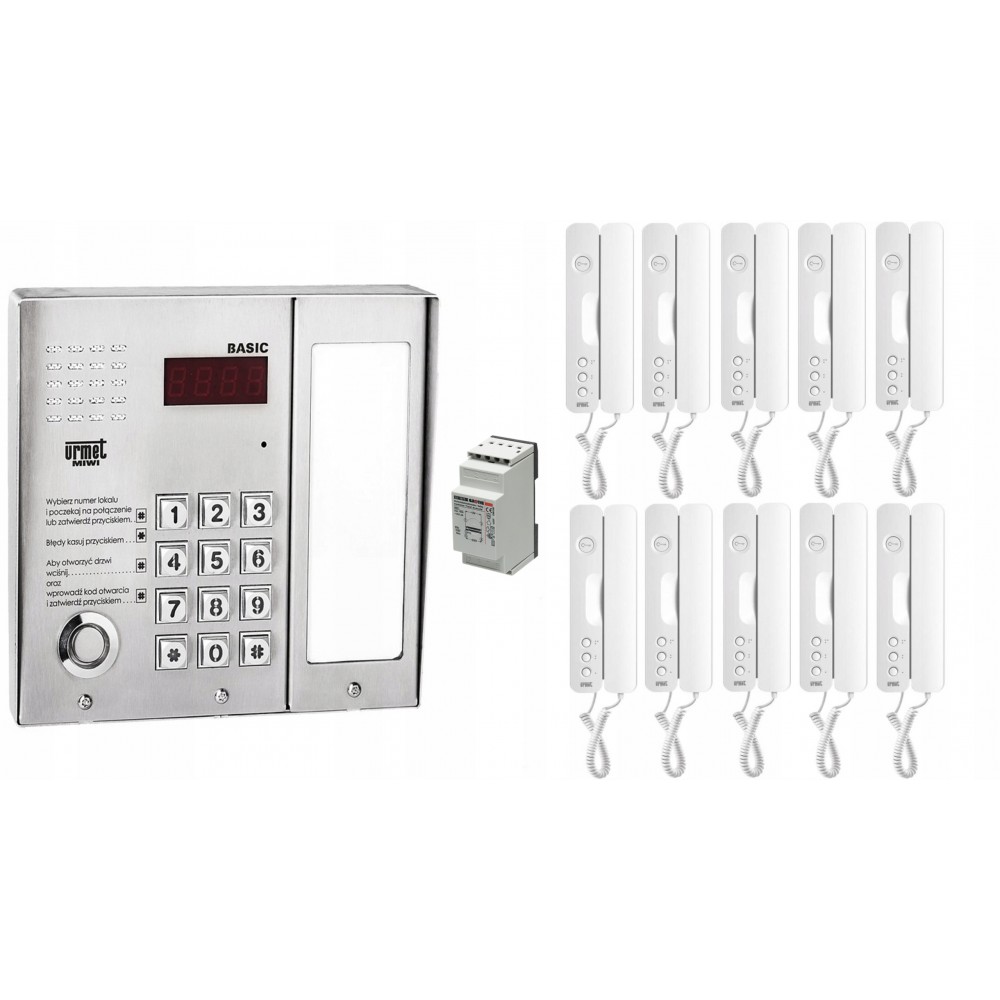

10-СЕМЕЙНЫЙ ЦИФРОВОЙ ДОМОФОН URMET BASIC 1062/106D SIGNO

ZESTAW DOMOFONOWY CYFROWY 10-RODZINNY URMET BASIC 1062/106D Z DZIESIĘCIOMA UNIFONAMI SIGNO 1140/622

Kod producenta: 1062/106D-1140/622-10

W skład zestawu wchodzą:

• 1 x Transformator sieciowy - Urmet GT 1975
• 1 x Panel Basic - Urmet 1062/106D
• 10 x Unifon cyfrowy Signo - Urmet 1140/622
• Instrukcja obsługi i programowania

PANEL BASIC - 1062/106D

Panel cyfrowy 1062/106D pracuje w systemie BASIC, współpracując z transformatorem GT1975 oraz wybranymi unifonami Urmet (ich wykaz znajdziesz na dole aukcji w grafice schematu blokowego). Wykonany jest ze stali nierdzewnej. Na szczególną uwagę zasługuje metalowa, podświetlana klawiatura. Panel wyposażony jest także moduł rozmówny i wyświetlacz LED. Posiada on wysoki stopień odporności na uderzenia (wandaloodporność) oraz przystosowany jest do montażu natynkowego. Urządzenie posiada dodatkowo okno informacyjne, np. na spis mieszkańców/lokatorów, a także czytnik Dallas umożliwiający wygodne otwieranie drzwi przy użyciu specjalnych pastylek nr ref. 1052/PD. Możesz kupić je na naszej aukcji, znajdziesz ją, wyszukując wyróżniony numer w wyszukiwarce naszego sklepu.

* panel można zamontować także podtynkowo z użyciem ramki nr ref. 525/RP3, którą znajdziesz na innej naszej aukcji, wpisując wyróżniony symbol na stronie naszego sklepu Allegro :)

Funkcje:

• Dzwonienie do każdego z unifonów.
• Otwieranie drzwi przy użyciu kodów ogólnych oraz indywidualnych.
• Możliwość różnorodnej konfiguracji wyjść EI1.. EI4, a także wejść OC1, OC2.
• Możliwość podłączenia lokalnego dzwonka.
• Dostęp do konfiguracji systemu.
• Wyświetlanie informacji o stanie systemu.
• Regulacja głośności panela.
• Regulacja czułości mikrofonu.
• Regulacja prądu elektrozaczepu.
• 255 indywidualnych kodów otwierania drzwi.
• 64 ogólne kody otwarcia.
• Możliwość zmian nastaw indywidualnych dla każdego użytkownika.

Dane techniczne:

• Producent: Urmet
• Nr ref.: 1062/106D
• System: BASIC
• Zasilanie: Z dedykowanego transformatora: GT1975 (w zestawie)
• Sterowanie zamka elektrycznego: Za pomocą wbudowanego układu regulacji prądu
• Ilość przycisków: 12 (klawiatura numeryczna)
• Wymiar: 152 x 163 x 23-35 mm (wys. x szer. x gł.); 175 x 188 x 23.6-35 mm (z ramką 525/RP3)
• Materiał: Stal nierdzewna
• Montaż: Natynkowy, podtynkowy (Ramka 525/RP3)
• Stopień ochrony: IK 07
• Temp. pracy: -20°C ÷ +50°C

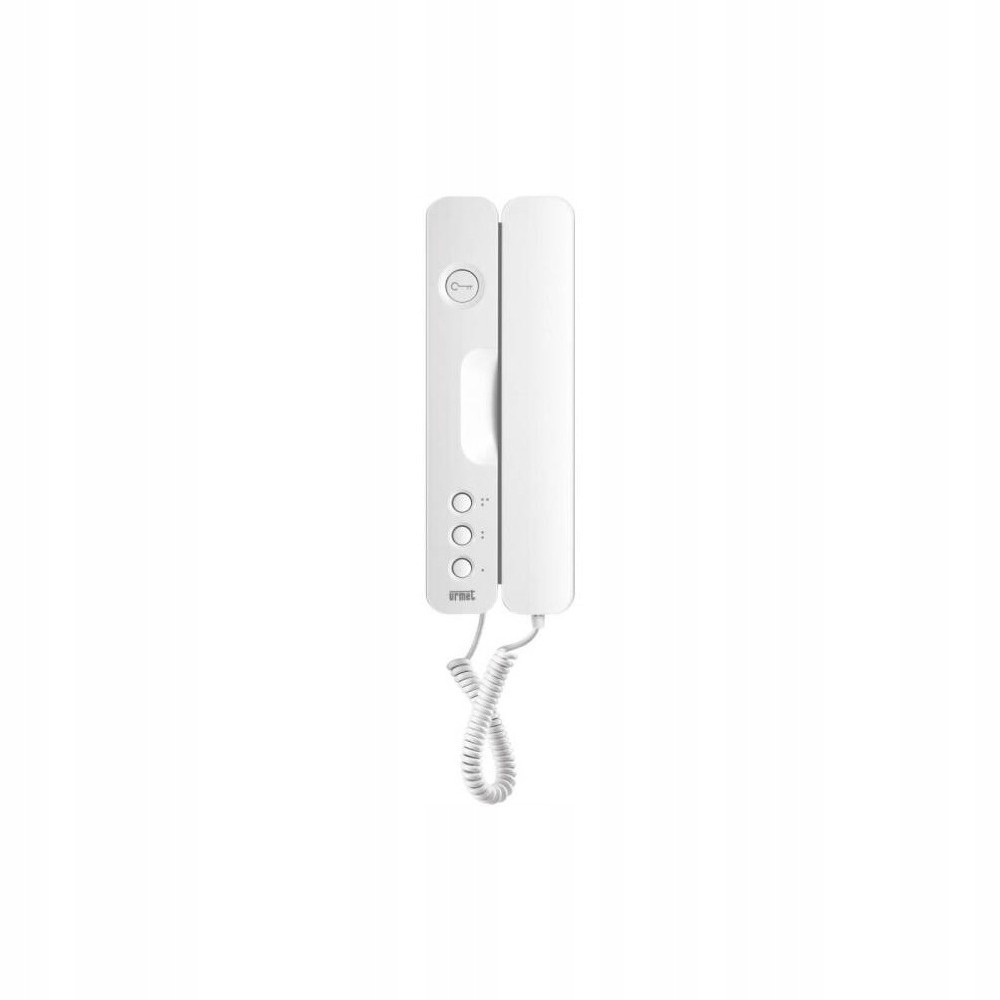

UNIFON SIGNO - 1140/622

Dane techniczne:

• Producent: Urmet
• Nr ref. 1140/622
• Linia stylistyczna: Signo
• System: MATIBUS SE i BASIC
• Ilość przycisków: 1 (otwarcia drzwi) + 2 (przyciski dodatkowe)
• Ilość przewodów: 2
• Kolor: Biały
• Materiał: ABS
• Montaż: Natynkowy
• Wymiary: 225 x 80 x 40mm

Opis zacisków:

• L+ Linia danych
• L- Masa
• T1:68 Zacisk podłączenia przycisku wywołania 68R (zwierany do masy (L-))
• T2:180 Zacisk podłączenia przycisku wywołania 180R (zwierany do masy (L-))

TRANSFORMATOR SIECIOWY GROTHE - GT1975

Opis:

Zasilacz GT1975 Jest to transformator sieciowy 230/12V przystosowany jest do montażu na szynie DIN.. Urządzenie jest dedykowane jako zasilanie główne w systemach domofonowych BASIC.

Dane Techniczne:

• Producent: Urmet
• Model: GT1975
• System: Basic
• Napięcie zasilania: 230 V AC 50/60 Hz
• Moc: 18 VA
• Maksymalne obciążenie wyjścia ~12V: 1300 mA
• Napięcie wyjściowe: 12 V AC/1,1A
• Montaż: szyna DIN
• Zabezpieczenia: PTC
• Temperatura pracy: 0°C ÷ +50°C
• Wymiar: 35 x 88 x 60 mm (2 DIN) (dł. x szer. gł.)
• Waga 0,4 kg

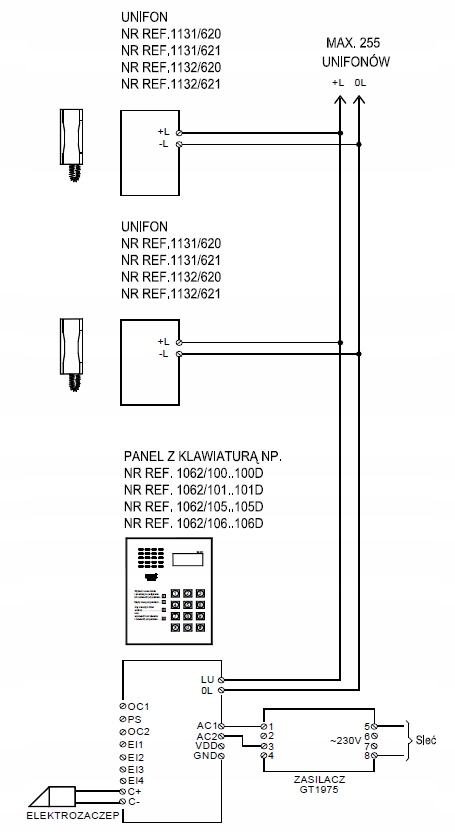

SCHEMAT BLOKOWY:
