Rezystor dekadowy dekada rezystancyjna 1-11111110 Ohm 1% CEM R-100

Opornik dekadowy (dekada rezystancyjna) 1-11111110Ω 1% CEM R-100

nr katalogowy: 19106

Opis przedmiotu

Producentem urządzenia jest renomowana firma CEM. Karta katalogowa, hiperlink do strony producenta oraz szczegółowa specyfikacja dostępna jest pod adresem: www.stratos.pl/strony/19106.htm

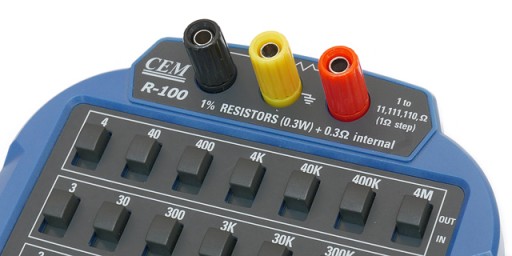

Oferowane urządzenie jest opornikiem dekadowym (dekadą rezystancyjną) czyli rezystorem o wartości ustawianej przez użytkownika służącym do zastosowań laboratoryjnych w obwodach prądu stałego (DC) lub zmiennego (AC). Dzięki 28 przełącznikom można ustawić wartość rezystancji w zakresie od 1Ω do 11111110Ω ze skokiem 1Ω. Urządzenie posiada trzy gniazda przyłączeniowe typu banan 4mm do których można podłączyć typowe wtyki laboratoryjne bananowe lub widełkowe. Gniazdo czerwone i czarne to zaciski ustawionego rezystora, gniazdo żółte służy do ew. uziemienia. Każdy z przełączników w pozycji IN dodaje przypisaną do niego wartość (pozycja OUT to 0Ω)

ferowany opornik dekadowy ma dokładność 1% zaś jego rezystancja wewnętrzna wynosi 0.3Ω.

Uwaga! Zastosowane w urządzeniu oporniki mają moc dopuszczalną 0.3W tak więc należy pamiętać aby nie obciążać go zbyt dużym prądem (szczególnie przy ustawieniu małej rezystancji). Wiedząc że ustawiona rezystancja jest sumą oporów włączonych oporników z prawa Ohma można wyliczyć wartość prądu oraz maksymalne dopuszczalne napięcie na zaciskach.

Dane techniczne

• Zakres ustawianej rezystancji: 1Ω - 11111110Ω
• Krok nastawu: 1Ω
• Dokładność: 1%
• Rezystancja wewnętrzna: 0.3Ω
• Gniazda przyłączeniowe: 3x gniazdo laboratoryjne typu banan 4mm z zaciskiem do widełek
• Wymiary urządzenia: 131/140/54mm
• Masa urządzenia: ok. 300g

Oferowany przez nas produkt jest towarem nowym, nieużywanym, zapakowanym fabrycznie. Oferowany przedmiot tak jak wszystkie sprzedawane przez nas artykuły jest towarem aktualnie dostępnym w naszym magazynie co umożliwia natychmiastową wysyłkę.
