Комплект металлоискателя своими руками 3-5 В постоянного тока

Kit Wykrywacz metali detektor DIY 3-5V DC

Zestaw DIY KIT (do własnego montażu) wykrywacza metali. Wykrywa elementy z odległości do 6 centymetrów.

W zestawie znajdują się wszystkie elementy do zmontowania układu, niestety nie posiada gniazda na baterie i obudowy.

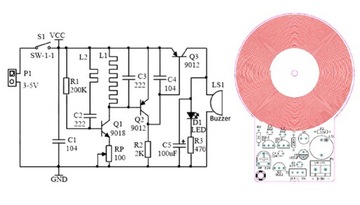

Schemat z wartościami i opisem elementów nadrukowany jest na płytce PCB.

Dane techniczne:

• Napięcie pracy: 3-5 VDC
• Wymiary:

  86x61mm

• Odległość wykrywania: do 60mm

W zestawie:

• Płyta PCB x1
• Buzzer x1
• Kondensator 1X100 UF 25 V
• Kondensator ceramiczny 2X104
• Kondensator poliestrowy 2X222
• Rezystor 1 X 200KR 0.25
• Rezystor 1 X 2KR 0.25
• Rezystor 1 X 470 R
• Potencjometr 1 X 100R
• Tranzystor 1X9018
• Tranzystor 2X9012
• Dioda LED
• Złącze ARK 2 PIN
• Włącznik

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów, dlatego prawidłowe działanie urządzenia uzależnione jest wyłącznie od umiejętności osoby montującej i jego doświadczenia.

W przypadku gdy urządzenie nie działa itp.

Istnieje tylko możliwość odpłatnej naprawy - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu może przekraczać wartość zestawu.
