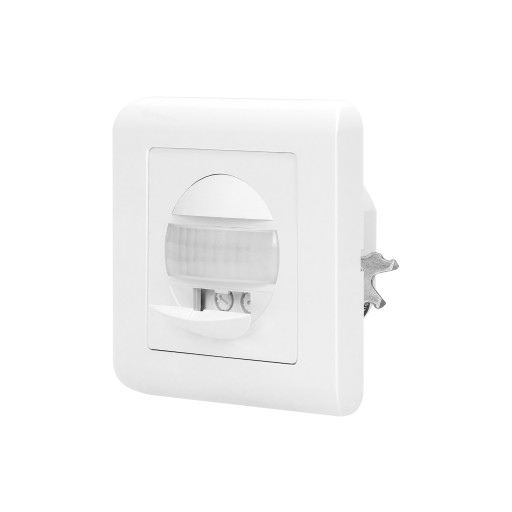

CZUJNIK RUCHU PIR DO PUSZKI - WŁĄCZNIK PODTYNKOWY 2 ŻYŁOWY

• ORNO OR-CR-261

CHARAKTERYSTYKA PRODUKTU

• Czujnik służy do automatycznego sterowania oświetleniem lub innymi urządzeniami elektrycznymi.
• Działa w instalacji 2 żyłowej.
• Urządzenie można zainstalować w puszce instalacyjnej Ø60 mm.

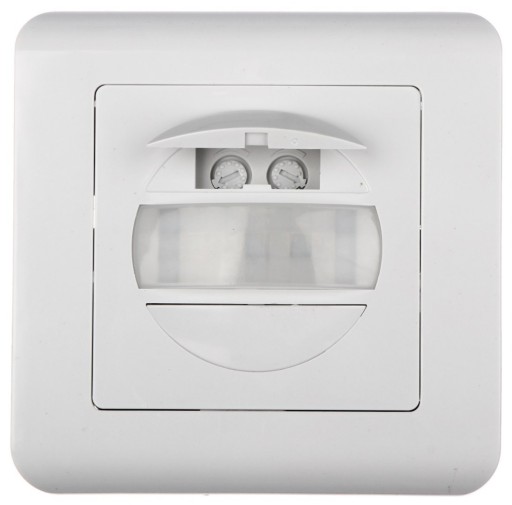

• Posiada potencjometry do regulacji: czasu świecenia i czułości natężenia światła.

DANE TECHNICZNE

• Napięcie znamionowe: 230V~, 50Hz
• Max. obciążenie: 300 W
• Max. Obciążenie dla źródła LED: 75 W
• Wyjście przekaźnikowe: nie
• Czujnik obecności: nie
• Stopień ochrony (IP): 20
• Temperatura pracy: -20℃~+40℃
• Wymiary czujnika - szerokość (mm): 86 mm
• Regulacja czujnika natężenia światła LUX: tak
• Zakres regulacji czujnika natężenia światła LUX: <3—2000lux
• Wymiary czujnika - wysokość (mm): 86 mm
• Wymiary czujnika - głębokość (mm): 26 mm
• Regulacja zasięgu detekcji SENS: nie
• Montaż: podtynkowy
• Regulacja czasu świecenia TIME: tak
• Zakres regulacji TIME: min: 10 sek. ± 3 sek.; max: 7 min. ± 2 min.
• Zasięg detekcji: 9 m
• Kąt widzenia: 160°
• Typ czujnika: podczerwień
• Kolor: biały

INSTALACJA/MONTAŻ

1. Rozłącz obwód zasilania.

2. Sprawdź odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

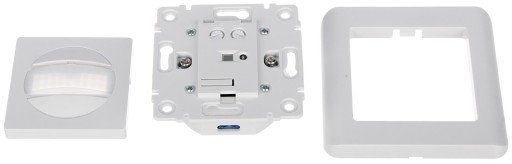

3. Poluzuj zaciski śrubowe czujnika

4. Podłącz przewody zasilania do odpowiednich zacisków i przykręć je.

5. Załącz obwód zasilania.

6. Odczekaj 1 minutę aby czujnik ustawił się do otoczenia. Podczas ustawiania się czujnika, lampa może się niespodziewanie włączyć i wyłączyć.

7. Dopasuj parametry i przetestuj czujnik.
