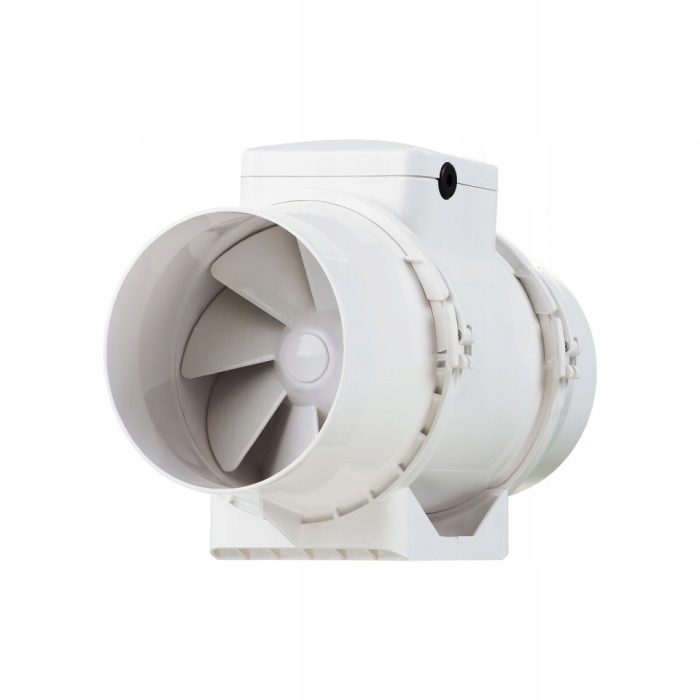

ТТ100 Канальный вентилятор 100 ТТ

TT100

Wentylator kanałowy o przepływie mieszanym serii TT wykorzystywany jest w nawiewno-wywiewnych systemach wentylacji, które potrzebują stosunkowo niewysokiego sprężu, silnego strumienia powierza oraz niskiego poziomu hałasu. Dzięki obudowie z plastiku ABS, wentylatory nie ulegają korozji. Są znakomitym rozwiązaniem do instalacji wentylacyjnych budynków indywidualnych, zbiorowego zamieszkania oraz użyteczności publicznej.

W jednym systemie możliwe jest równoległe lub szeregowe zainstalowanie pary wentylatorów. Ma to na celu zwiększenie wydajności lub podwyższenie ciśnienia. Wentylatory przystosowane są do transportu powietrza o temp. do + 60ºC.

Wentylator bez dodatkowych czujników, wersja STANDARD

Konstrukcja

• kompaktowe wymiary
• możliwość demontażu wirnika wraz z silnikiem bez konieczności ingerencji w system wentylacyjny
• obudowa wentylatora i wirnika wykonana jest z wysokogatunkowego tworzywa sztucznego ABS, które posiada bardzo wysoką trwałość i walory mechaniczne.
• blok silnika z wirnikiem oraz skrzynką zaciskową przymocowany jest do obudowy za pomocą specjalnych klamer z zatrzaskami, aby demontaż można było przeprowadzić bez posiadania specjalnych umiejętności i narzędzi. Taka konstrukcja maksymalnie upraszcza obsługę wentylatora.

Silnik

Jednofazowy silnik na łożyskach kulkowych posiada dwie prędkości obrotowe. Dla ochrony przed przeciążeniem, wentylatory wyposażone są w termo zabezpieczenie (bezpiecznik termiczny). Klasa ochrony silnika: IP X4.

Regulacja prędkości

Dzięki odpowiedniej budowie (dwa biegi silnika), wentylator może funkcjonować na 2 prędkościach Przełącznik biegów P3-1-300. Jeżeli natomiast, niezbędne jest płynne regulowanie prędkości można zastosować regulator płynny regulator tyrystorowy RS-1-400  i podłączyć go do zacisku maksymalnej, (wysokiej) wydajności silnika.

Brak regulatorów w zestawie

Montaż

Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Obudowa wentylatora wykonana jest na płaskiej płycie montażowej, dzięki której wentylator może być przymocowany bezpośrednio do podłoża, ściany lub sufitu. Wentylatory mogą być ustawiane na początku, w środku lub na końcu systemu wentylacyjnego. W jednym systemie możliwe jest zainstalowanie pary wentylatorów równolegle (w celu zwiększenia wydajności) lub szeregowo, (w celu zwiększenia ciśnienia pracy). Do tego celu służą zestawy TTP – połączenie równoległe lub TTS – połączenie szeregowe. Żeby uprościć montaż i podpięcie, skrzynka montażowa może znajdować się w dowolnym położeniu. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR.

Wymiary [mm]:

• B 167
• D 96
• H 190
• L 246

Dane techniczne:

• Rodzaj: Wentylator kanałowy
• Model: TT
• Materiał: Tworzywo ABS
• Kolor: biały
• Średnica otworu [mm]: 100
• Średnica montażowa wentylatora [mm]: 99
• Wydajność [m3/h]: 145/187
• Głośność [dB(A)]: 27/36
• Moc [W]: 21/33
• Obroty [obr./1min]: 2180/2385
• Typ łożysk: kulkowe
• Maksymalna temperatura pracy [°C]:60
• Spręż/ ciśnienie statyczne [Pa]: 135
• Zasilanie [V/Hz]: 230/50
• Stopień ochrony: IP X4
• Producent: VENTS
