Светодиодный лестничный контроллер 6-16к DIN + извещатели E18-D80NK + деревянные крышки

STEROWNIK SCHODOWY 6-16k DIN

+ czujki 0,8m E18-D80NK

+ maskownice drewniane

W zestawie:

1. Sterownik schodowy LED 6-16k DIN - 1szt
2. Czujka optyczne E18-D80NK - 2szt

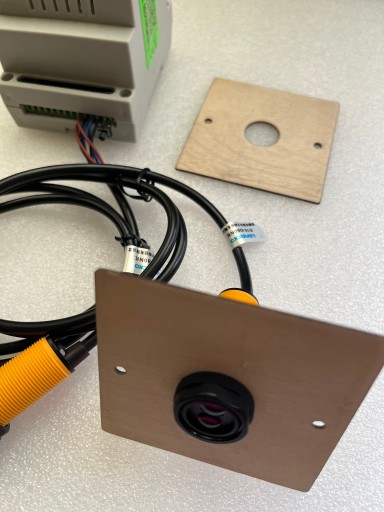

3. Maskownice drewniane 75x75mm grubość 1,5mm, rozstaw otworów montażowych 60mm (do puszki fi60) - 2szt

Uwaga. Jeżeli montaż czujek nisko to zasięg dla nóg realnie do 50cm. Po przeciwnej stronie ściany optymalnie jakby nie było przeszkody (ściana, barierki itp.) nawet do 1,5m.Maskownice drewniane do pomalowania, lakierowania itp. tylko 1,5mm grubości.

Sterownik energooszczędny. Pobór mocy ok. 0,25W a z czujkami tylko 0,3W.

Opis sterownika

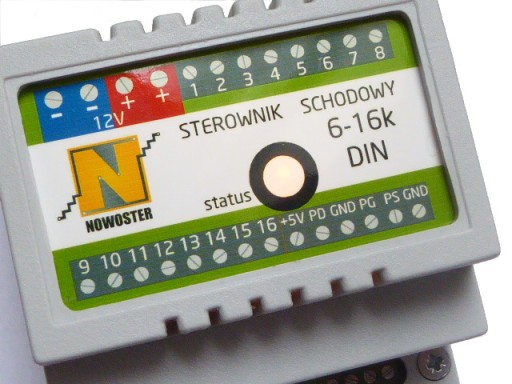

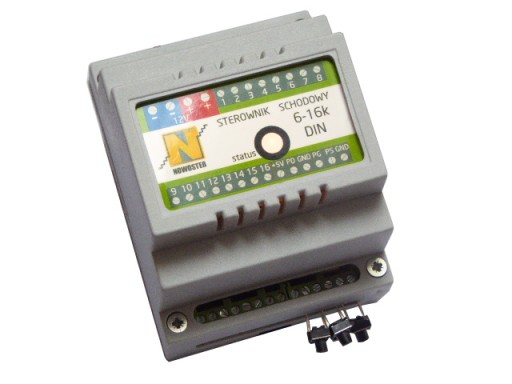

Sterownik schodowy 6-16k DIN zapewnia podstawowe funkcje niezbędne do sterowania maksymalnie 16 niezależnymi źródłami światła zainstalowanymi na schodach, w korytarzach, ciągach komunikacyjnych, na podjazdach itp. Zaprojektowany został dla taśm i żarówek LED zasilanych napięciem 8-15V DC (typowo 12V DC). Sterownik nie posiada dedykowanego zasilacza. Zasila się go z tego samego zasilacza, co źródła światła (taśmy czy oczka LED).

W tego typu sterownikach sekwencyjnych standardowo oświetlenie jednego stopnia = jeden wykorzystany kanał sterownika. Obciążalność każdego kanału sięga 2A, co daje zainstalowaną moc max. 24W na jeden kanał (przy zasilaniu 12V DC). Sumarycznie cały sterownik może pracować pod maksymalnym obciążeniem rzędu aż 32A. Nie grozi mu żadne przegrzanie lub topienie się zacisków, gdyż zastosowane materiały są wysokiej klasy, a dodatkowo w sterowniku wyprowadzone są 2 zaciski zbiorcze (-) minus zasilania.

Jeśli do oświetlenia stopni wykorzystanych zostanie mniej niż 16 kanałów – maksymalnie 3 wolne kanały dostępne będą jako niezależne – można do nich podłączyć dodatkowe oświetlenie, np. taśmy LED zamocowane pod poręczą balustrady.

W sterowniku znajdują się dwa typy diod sygnalizacyjnych:

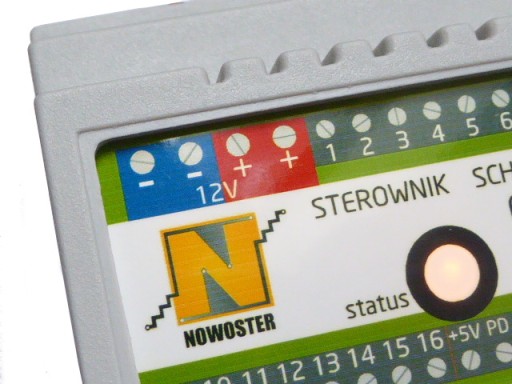

• dioda LED zasilania, widoczna na płycie czołowej (w okręgu z napisem status). Dioda świeci, jeśli sterownik podłączony jest do zasilania. Kolor diody może być różny w zależności od partii produkcyjnej

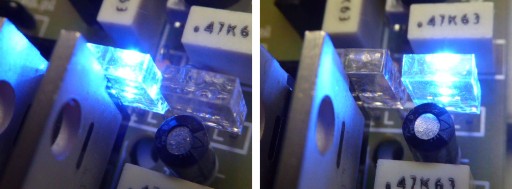

• dwie diody LED kontrolne załączenia czujek lub przycisków, niebieskie, widoczne wewnątrz na płycie sterownika

Współpracujące czujniki schodowe

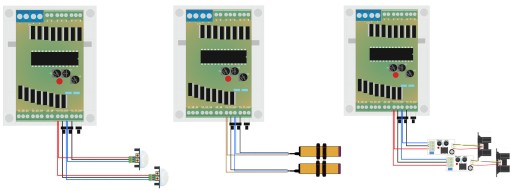

Wejścia sterownika przystosowane są do podłączania:

• przycisków
• czujek mini PIR (typ HC-SR501 lub zamiennik) z adapterkami
• czujników optycznych standard 0,8m
• schodowych czujników optycznych Sharp z adapterem mikroprocesorowym

W przypadku stosowania innych czujników, wybrane sensory muszą spełniać następujące warunki:

• dawać na wyjściu 0 logiczne (zwierać do masy). WAŻNE: czujki NIE mogą dawać na wyjściu żadnego napięcia! Podłączenie niezgodnych czujników może spowodować uszkodzenie sterownika i utratę g warancji.
• Być zasilane napięciem 5V DC (max. obciążenie 30mA). Tylko w takim przypadku czujki mogą być zasilane przy wykorzystaniu wyjścia +5V znajdującego się w sterowniku! Jeśli stosowane czujniki wymagają innego napięcia zasilania, należy zasilić je z zewnętrznego źródła.

Dane techniczne (wersja 6-16k DIN)

• Napięcie zasilania:  8-15V DC (typowo 12V DC)
• Moc sterownika: 0,25W (12V, 20mA)
• Wymiary: 68x90x65 mm (obudowa DIN szerokości 4S)
• Liczba niezależnie obsługiwanych stopni schodowych, punktów świetlnych: od 6 do 16
• Obciążenie wyjść: do 2A na kanał, kanały niezależne: do A na kanał, z zastrzeżeniem, iż sumaryczne obciążenie sterownika nie może przekraczać 17A
• maksymalna grubość podłączanych przewodów to: przekrój do 2,5mm2 dla zacisków (+) i (-) zasilania oraz przekrój do 1mm2 dla pozostałych zacisków

Sterownik realizuje oświetlenie schodów wg następującego schematu:

sygnał z czujnika lub przycisku --> skokowe zapalanie stopni schodowych PO KOLEI --> świecenie wszystkich stopni--> płynne wygaszanie wszystkich stopni schodowych równocześnie (ściemnianie)

Oświetlenie podłączone do sterownika może być wyzwalane sygnałem z czujników lub z przycisków (chwilowych zwiernych). System z czujnikami schodowymi działa w pełni automatycznie. Czujki wykrywają osobę wchodzącą na schody i inicjują dla niej efekt świetlny. Oświetlenie aktywowane jest praktycznie bezobsługowo, nie wymaga użycia rąk. Jeśli więc wchodzisz z zakupami, praniem czy pociechą na rękach – schody zawsze się rozświetlą, zapewniając bezpieczeństwo Tobie i Twoim najbliższym.

Sterownik rozpoznaje również sytuację, w której dwie osoby wchodzą na schody, każda z przeciwnego ich krańca. Efekt świetlny zostanie zainicjowany dla każdej z osób, zgodnie z jej kierunkiem poruszania się. Efekty spotkają się po drodze.

Inteligentne oświetlenie schodowe ze sterownikiem schodowym LED jest również rozwiązaniem ekonomicznym – oświetlenie wygasi się po ustawionym czasie. Koniec z zapominaniem o wyłączeniu światła! Schody dobrze i ładnie oświetlone – TAK, ale tylko podczas ruchu na schodach!

UWAGA: czujniki schodowe są bardzo ważnym elementem systemu oświetlenia schodów. Muszą być one odpowiednio dobrane do sytuacji przy wejściach na schody. Czujki, w zależności od rodzaju, mają różne właściwości i pracują poprawnie w różnych warunkach. Najbardziej wszechstronne w naszej ofercie to czujniki optyczne Sharp. Więcej o czujnikach na stronie www(kropka)firmaled(kropka)pl.

Uniwersalny algorytm/ efekt świetlny

Zastosowany w sterowniku schodowym algorytm sterowania oświetleniem jest uniwersalny – może być aktywowany zarówno przyciskami chwilowymi zwiernymi jak i sygnałem z czujników schodowych. Zapalanie stopni schodowych następuje sekwencyjnie (po kolei, jeden po drugim), zgodnie z kierunkiem poruszania się osoby na schodach. Źródła światła zapalają się skokowo (0% --> 100%, brak efektu rozjaśniania). Wygaszanie oświetlenia jest płynne – oświetlenie podłączone do wszystkich kanałów ściemniane jest równocześnie (wszystkie światła na raz), aż do całkowitego wyłączenia.

Zasada działania z czujnikami ruchu

Założenie: system aktywowany przy użyciu czujników schodowych

Zadziałanie czujki PG (przy założeniu, że jest to czujka zamontowana u góry schodów) spowoduje zapalanie po kolei kanałów z góry w dół z szybkością ustawioną potencjometrem P1. Następnie wszystkie kanały będą świecić przez czas ustawiony potencjometrem P2. Podczas świecenia wszystkich stopni zadziała czujka PD. Czas świecenia maksymalnego zostanie wydłużony o kilka/ kilkanaście sekund, następnie źródła światła wygaszą się płynnie wszystkie na raz. Czas trwania wygaszania – taki, jak ustawiony potencjometrem P3.

Odpowiada to sytuacji, w której osoba weszła na schody na górze – aktywowała czujkę PG – rozpoczęło się sekwencyjne podświetlanie schodów – osoba schodziła po schodach – całe schody się świeciły – osoba opuściła schody na dole – aktywowała czujkę PD – po upływie czasu świecenia maksymalnego (wszystkich stopni) powiększonego o kilka/ kilkanaście sekund rozpoczęło się płynne wygaszanie oświetlenia. Wszystkie źródła światła ściemniały się przez czas ustawiony potencjometrem P3 aż do wyłączenia.

Zasada działania z przyciskami chwilowymi zwiernymi

Założenie: system aktywowany przy użyciu przycisków zwiernych chwilowych.

Zadziałanie przycisku PD (przy założeniu, że jest to przycisk zamontowany u dołu schodów) spowoduje zapalanie po kolei kanałów z dołu do góry z szybkością ustawioną potencjometrem P1. Następnie wszystkie kanały będą świecić przez czas ustawiony potencjometrem P2. Po upływie czasu rozpocznie się płynne wygaszanie wszystkich źródeł światła jednocześnie. Czas trwania wygaszania – taki, jak ustawiony potencjometrem P3.

Odpowiada to sytuacji, w której osoba wchodząc na schody na dole – aktywowała przycisk PD – rozpoczęło się sekwencyjne podświetlanie schodów – osoba wchodziła po schodach – całe schody się świeciły – osoba opuściła schody na górze NIE naciskając przycisku PG – po upływie czasu świecenia maksymalnego (wszystkich stopni) rozpoczęło się wygaszanie oświetlenia.

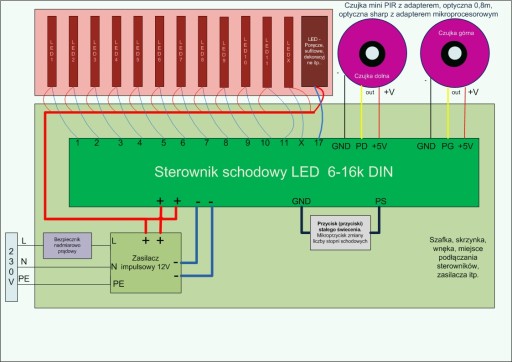

Schemat podłączania

Na schemacie uwzględniono takie elementy jak:

• Przyłącze ~230V
• Bezpiecznik nadmiarowo-prądowy
• Zasilacz impulsowy 8-15V DC (tu 12V DC)
• Czujniki schodowe (mini PIR z adapterem, optyczne standard 0,8m lub optyczne Sharp z adapterem mikroprocesorowym)
• Sterownik schodowy 6-16k DIN
• Przycisk (mikroprzycisk) zmiany liczby stopni schodowych/ funkcji stałego świecenia/ resetu po zmianie ustawień
• Źródła światła LED (np. taśmy, oczka) – z wyróżnieniem oświetlenia podłączonego do kanału/kanałów niezależnych (kanały niezależne dostępne w przypadku podłączania 16 lub mniej stopni schodowych/ punktów świetlnych)

UWAGA: przyjmuje się, że do kanału nr 1 sterownika podłącza się źródło światła (taśmę/ oczko LED) zamontowaną przy pierwszym, licząc od dołu, stopniu schodowym. Do kolejnych kanałów kolejne źródła światła, licząc od dołu do góry schodów.

UWAGA: kolory przewodów przyłączeniowych pokazane na schemacie są przykładowe i mogą się różnić, zwłaszcza w przypadku czujników schodowych. Podczas podłączania prosimy zwracać szczególną uwagę na opisy wejść i wyjść umieszczone na łączonych urządzeniach!

Funkcje i regulacje

Sterownik posiada podstawowe regulacje, które pozwalają użytkownikowi na optymalizację działania sterownika dla konkretnych schodów.

Wymienione poniżej funkcje/ regulacje oraz sposób dokonywania ustawień zostały szerzej opisane w cyfrowej instrukcji obsługi sterownika 6-16k DIN format .pdf (zeskanuj kod QR) oraz na stronie firmaled pl.

• regulacja szybkości zapalania
• zapalanie skokowe, wygaszanie płynne (łagodne)
• regulacja czasu świecenia wszystkich kanałów jak już zapalone (maksymalny czas świecenia)
• regulacja czasu trwania wygaszania
• jeden uniwersalny algorytm/ efekt świetlny
• wybór liczby stopni schodowych
• do 3 kanałów niezależnych
• funkcja stałego świecenia

Funkcja stałego świecenia

Funkcja świecenia stałego umożliwia zapalenie całego oświetlenia schodów na raz, przyciskiem podłączonym do wejścia PS, na około jedną godzinę lub do momentu ponownego naciśnięcia przycisku. Przydatne w okresach występowania dużego natężenia ruchu na schodach – dobrze oświetlone schody zapewniają bezpieczeństwo osobom poruszających się po nich.

Wejście stałego świecenie działa w trybie czasowym (funkcja timer). Tryb czasowy – tzw. timer, aktywowany jest poprzez zwarcie wejścia PS do masy poniżej 2s – w praktyce oznacza to krótkie naciśnięcie przycisku podłączonego do wejścia PS.

W praktyce montuje się przyciski zwierne chwilowe tego samego producenta i z tej samej linii stylistycznej co pozostałe łączniki i gniazdka elektryczne. Nic nie stoi jednak na przeszkodzie, aby podłączyć inny przycisk zwierny chwilowy. Można zamontować tylko jeden przycisk lub wiele przycisków równolegle.

Należy pamiętać, aby do wejścia PS NIE podłączać żadnego napięcia. Niezastosowanie się do tej zasady spowoduje uszkodzenia sterownika i utratę g warancji.

Regulacja szybkości zapalania

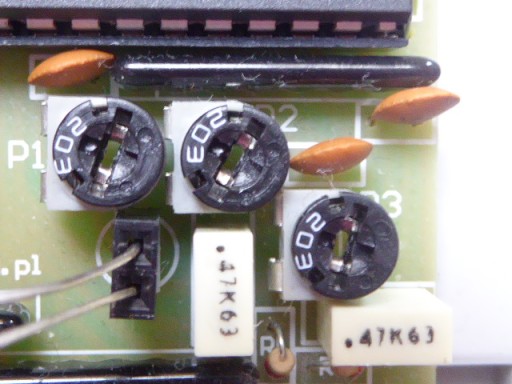

Zmiana szybkości zapalania dokonywana jest potencjometrem szybkości P1 (przekręcanie przy pomocy małego płaskiego śrubokrętu). Zmiana położenia potencjometru P1 to zmiana czasu zapalania pojedynczego stopnia schodowego (im dłuższy czas, tym wolniej zapalają się całe schody). Do wyboru ustawienia z przedziału od 0s do 1,5s na jeden stopień, przy czym środkowe położenie potencjometru odpowiada czasowi na poziomie około 0,5s.

• Aby skrócić czas zapalania poszczególnych pojedynczych stopni schodowych (a co za tym idzie zwiększyć szybkość zapalania schodów jako całości) należy przekręcić potencjometr P1 przeciwnie do ruchu wskazówek zegara.
• Aby wydłużyć czas zapalania poszczególnych, pojedynczych stopni schodowych (a co za tym idzie zmniejszyć szybkość zapalania schodów jako całości) należy przekręcić potencjometr P1 zgodnie z ruchem wskazówek zegara.

UWAGA: Po każdej zmianie pozycji potencjometru należy zresetować sterownik, aby ustawienia zostały wprowadzone do pamięci sterownika. Reset można wykonać klikając dwa razy mikroprzycisk PS lub odłączając i ponownie podłączając zasilanie.

Regulacja czasu świecenia maksymalnego

Czas świecenia maksymalnego (maksymalny czas świecenia) to czas, przez jaki świecą wszystkie stopnie schodowe, jak już się zapalą (zapalanie stopni schodowych po kolei dojdzie do końca schodów).

W przypadku stosowania w systemie oświetlenia schodów przycisków, kiedy to wymagane jest naciśnięcie jedynie przycisku aktywującego podświetlanie, poprzez ustawienie tego czasu decydujemy, kiedy oświetlenie ma zostać dezaktywowane.

W przypadku algorytmu uniwersalnego zastosowanego w sterowniku 6-16k DIN czas świecenia maksymalnego ulega wydłużeniu o kilka/ kilkanaście sekund (w stosunku do ustawionego potencjometrem P2) w sytuacji, gdy system oświetlenia aktywowany jest sygnałem z czujnika i zadziała druga czujka (umiejscowiona na przeciwnym końcu schodów, wzbudzona podczas opuszczania schodów przez osobę poruszającą się po nich).

Zmiana czasu świecenia maksymalnego dokonywana jest potencjometrem P2 (przekręcanie przy pomocy małego płaskiego śrubokrętu). Zmniejszenie czasów sprawia, że schody po załączeniu po kolei będą krócej świeciły wszystkie łącznie, zanim rozpocznie się proces płynnego wygaszania. Do wyboru ustawienia z przedziału od około 2s do około 2 minut, przy czym środkowe położenie potencjometru odpowiada czasowi na poziomie około 40s.

• Aby skrócić czas świecenia maksymalnego (a co za tym idzie ograniczyć łączny czas świecenia schodów) należy przekręcić potencjometr P2 przeciwnie do ruchu wskazówek zegara.
• Aby zwiększyć czas świecenia maksymalnego (a co za tym idzie wydłużyć łączny czas świecenia schodów) należy przekręcić potencjometr P2 zgodnie z ruchem wskazówek zegara.

UWAGA: Po każdej zmianie pozycji potencjometru należy zresetować sterownik, aby ustawienia zostały wprowadzone do pamięci sterownika. Reset można wykonać klikając dwa razy mikroprzycisk PS lub odłączając i ponownie podłączając zasilanie.

Regulacja czasu trwania wygaszania

Przy pomocy potencjometru P3 użytkownik reguluje czas trwania wygaszania. Czas trwania wygaszania to czas liczony od momentu rozpoczęcia procesu płynnego wygaszania wszystkich źródeł światła do chwili, kiedy oświetlenie ściemni się do wartości 0% (zostanie całkowicie wygaszone).

Zmiana czasu trwania wygaszania dokonywana jest potencjometrem P3 (przekręcanie przy pomocy małego płaskiego śrubokrętu). Zmniejszenie czasu sprawia, że schody po załączeniu i upływie czasu świecenia maksymalnego szybciej się wygaszą. Do wyboru ustawienia z przedziału od około 1s do około 10 minut, przy czym środkowe położenie potencjometru odpowiada czasowi wygaszania na poziomie około 3 minut.

• Aby skrócić czas trwania wygaszania (a co za tym idzie ograniczyć łączny czas świecenia schodów) należy przekręcić potencjometr P3 przeciwnie do ruchu wskazówek
• Aby zwiększyć czas trwania wygaszania (a co za tym idzie wydłużyć łączny czas świecenia schodów) należy przekręcić potencjometr P3 zgodnie z ruchem wskazówek zegara.

UWAGA: Po każdej zmianie pozycji potencjometru należy zresetować sterownik, aby ustawienia zostały wprowadzone do pamięci sterownika. Reset można wykonać klikając dwa razy mikroprzycisk PS lub odłączając i ponownie podłączając zasilanie.

Wybór liczby obsługiwanych stopni

Do sterownika schodowego LED można podłączyć od 6 do 16 stopni schodowych/ punktów świetlnych. Przykład: jeżeli stopni jest 13, to pierwszy stopień schodowy to kanał nr 1, a ostatni stopień to kanał nr 13. Pozostałe kanały (maksymalnie 3) albo nie są używane, albo mogą zostać wykorzystane jako kanały niezależne.

Zmiany liczby aktywnych kanałów dokonuje się przy pomocy mikroprzycisku podłączonego do wejścia PS, tego samego, który wykorzystywany jest do testowego załączania funkcji stałego świecenia oraz resetu po zmianie ustawień.

Aby wejść do trybu wyboru liczby stopni schodowych należy:

• nacisnąć i przytrzymać mikroprzycisk PS (minimum 5s) – od razu po naciśnięciu PS wszystkie stopnie schodowe zaświecą się i zgasną po około 5s
• gdy stopnie zgasną – puścić mikroprzycisk PS – zaczną migać źródła światła podłączone do skrajnych aktywnych (wybranych) kanałów, częstotliwość migania wynosi 2 razy na sekundę. W przypadku, gdy aktualnie wybrana liczba stopni wynosi 13, będzie migać oświetlenie pierwszego i trzynastego stopnia schodowego.

• TRYB WYBORU jest teraz aktywny, można dokonać korekty liczby aktywnych stopni schodowych naciskając mikroprzycisk PS.

Liczba aktywnych kanałów zmieniana jest cyklicznie w zakresie od 6 do 16 – jedno kliknięcie mikroprzycisku PS to zwiększenie liczby stopni schodowych o 1 (w przypadku kliknięcia przy aktywnych 16 kanałach następuje przeskok do 6 aktywnych kanałów).

Aktualnie wybrana liczba aktywnych kanałów obrazowana jest poprzez podświetlenie (miganie) skrajnych kanałów (podłączonych taśm na stopniach schodowych/ podłączonych oczek LED), np. dla 16 stopni widać migające kanały 1 i 16, a dla 11 stopni widać migające kanały 1 i 11.

• Po około 5 sekundach bezczynności następuje wyjście z trybu wyboru liczby stopni schodowych. Wybrane ustawienia zostały zapamiętane. Poprawność wyboru można przetestować symulując ruch na schodach przy pomocy mikroprzycisków PD lub PG (schody powinny zapalić się po kolei od pierwszego do ostatniego lub odwrotnie) lub mikroprzyciskiem PS (krótkie naciśnięcie) – załączając funkcję stałego świecenia. Powinny świecić wszystkie posiadane stopnie schodowe.

Kanały niezależne sterownika schodowego

Jeśli do oświetlenia schodów wykorzystanych zostanie mniej niż 16 kanałów, to niewykorzystane kanały (maksymalnie trzy: 14, 15 i 16), będą funkcjonowały jako kanały niezależne. Do kanałów niezależnych można podłączyć dodatkowe oświetlenie LED, np. na ścianie nad schodami, oświetlenie dekoracyjne w otoczeniu schodów lub podświetlenie balustrady. Maksymalne obciążenie każdego z kanałów niezależnych wynosi do 2A.

Liczba dostępnych kanałów niezależnych, w zależności od liczby kanałów wykorzystanych do oświetlenia schodów, przedstawia się jak poniżej:

• 13 lub mniej kanałów wykorzystanych do oświetlenia schodów – dostępne 3 kanały niezależne,
• 14 kanałów wykorzystanych do oświetlenia schodów – dostępne 2 kanały niezależne,
• 15 kanałów wykorzystanych do oświetlenia schodów – dostępny 1 kanał niezależny,
• 16 kanałów wykorzystanych do oświetlenia schodów – BRAK kanałów niezależnych.

Wszystkie dostępne kanały niezależne aktywowane są skokowo, równocześnie z zapaleniem oświetlenia podłączonego do pierwszego/ ostatniego kanału sterownika (równocześnie ze stopniem, który zapala się jako pierwszy podczas sekwencyjnego zapalania oświetlenia schodów). Źródła światła podpięte do kanałów niezależnych będą świeciły w trakcie sekwencyjnego zapalania kolejnych stopni schodowych i ich świecenia, następnie zostaną płynnie wygaszone (ściemnione) wraz z całym oświetleniem schodów.
