АВТОНОМНЫЙ ФОТОЭЛЕКТРИЧЕСКИЙ КОМПЛЕКТ ИНВЕРТОР 2000ВТ АККУМУЛЯТОР 100АЧ ПАНЕЛИ

OFF-GRIDOWY ZESTAW FOTOWOLTAICZNY INWERTER 2000W AKUMULATOR 100AH PANELE

Do każdego zakupionego zestawu, dołączona jest szczegółowa instrukcja, oraz schemat montażu.

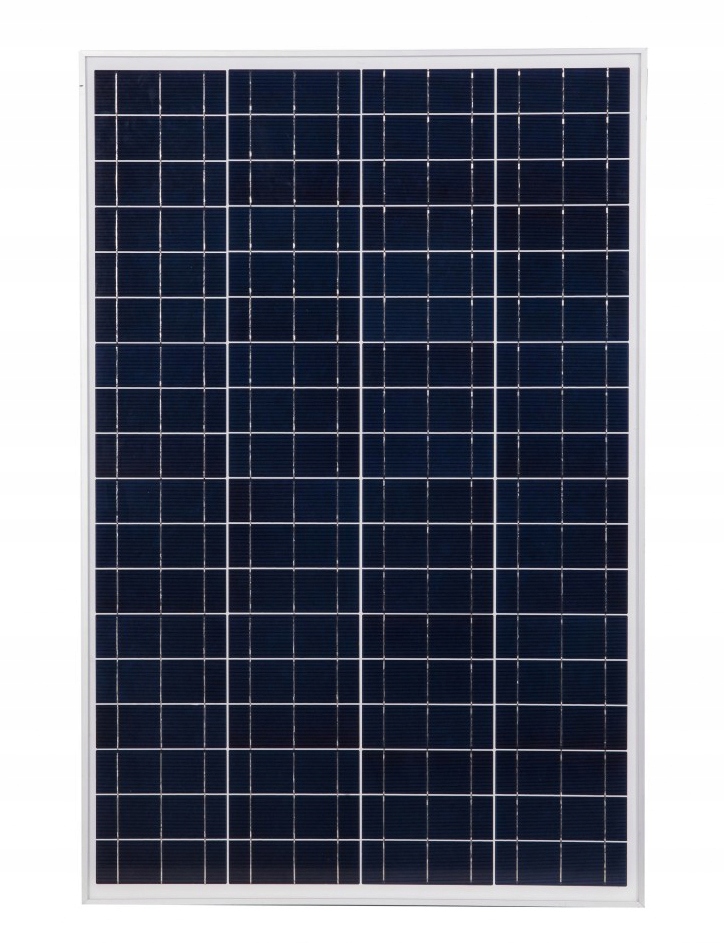

Specyfikacja:

• Moc maksymalna Pmax (W): 110W
• Tolerancja (%): ± 3%
• Napięcie obwodu otwartego Voc (V): 22,03
• Napięcie przy mocy maksymalnej Vmp (V): 18,36
• Prąd przy mocy maksymalnej Imp (A): 5,99
• Prąd zwarciowy Isc (A): 6,47
• Wydajność modułu (%): 16,2
• Wydajność ogniwa solarnego (%): 18,8
• Prąd nominalny bezpiecznika (A): 10
• Klasa ochronności: IP63
• Maksymalne napięcie układu paneli (V): DC1000
• Zakres temperatury pracy: -40°C - 85°C
• Wymiar: 1016 x 670 x 30 x 25 mm
• Waga: 6,9 kg
• Ilość w zestawie: 2 panele
• Kod produktu: 22554
• Kod zestawu: 24859

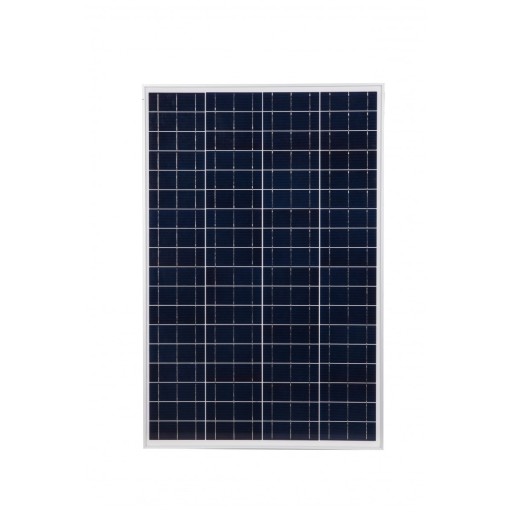

Panel z diodą bocznikującą (bypass), optymalizuje przepływ prądu w przypadku zacienienia, posiada wydajność konwersji ogniw powyżej 18,8%. Panel jest pokryty matową folią PET oraz laminowaną folią EVA. Wodoodporny, idealny do instalacji w układach.

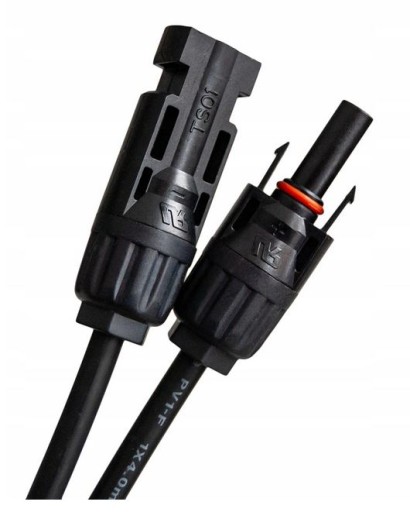

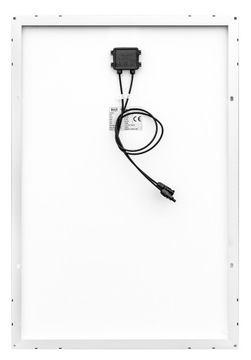

Przewody o długości ok 90 centymetrów wychodzące z panelu, zarobione złączami MC4.

Gwarancja jakości:

• Test izolacji elektrycznej
• Test odporności na warunki zewnętrzne
• Test gorącego punktu (Hot-spot)
• Test odporności na promienie UV
• Test wytrzymałości na zmiany temperatury, uderzenia gradu
• Test odporności na wilgoć
• Test wytrzymałości
• Test odporności na obciążenia mechaniczne

W przypadku oferowanego zestawu, poprawną i preferowaną metodą łączenia paneli fotowoltaicznych, jest połączenie szeregowe tj. + do -, pozostałe złącza MC4 w obydwóch panelach należy spiąć z regulatorem solarnym z zestawu na gniazdach PV, zachowując poprawą polaryzację.

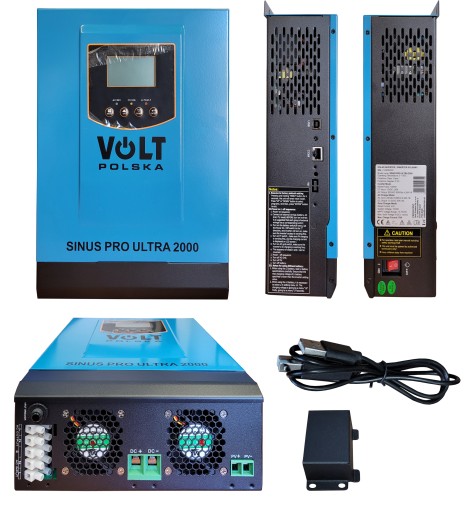

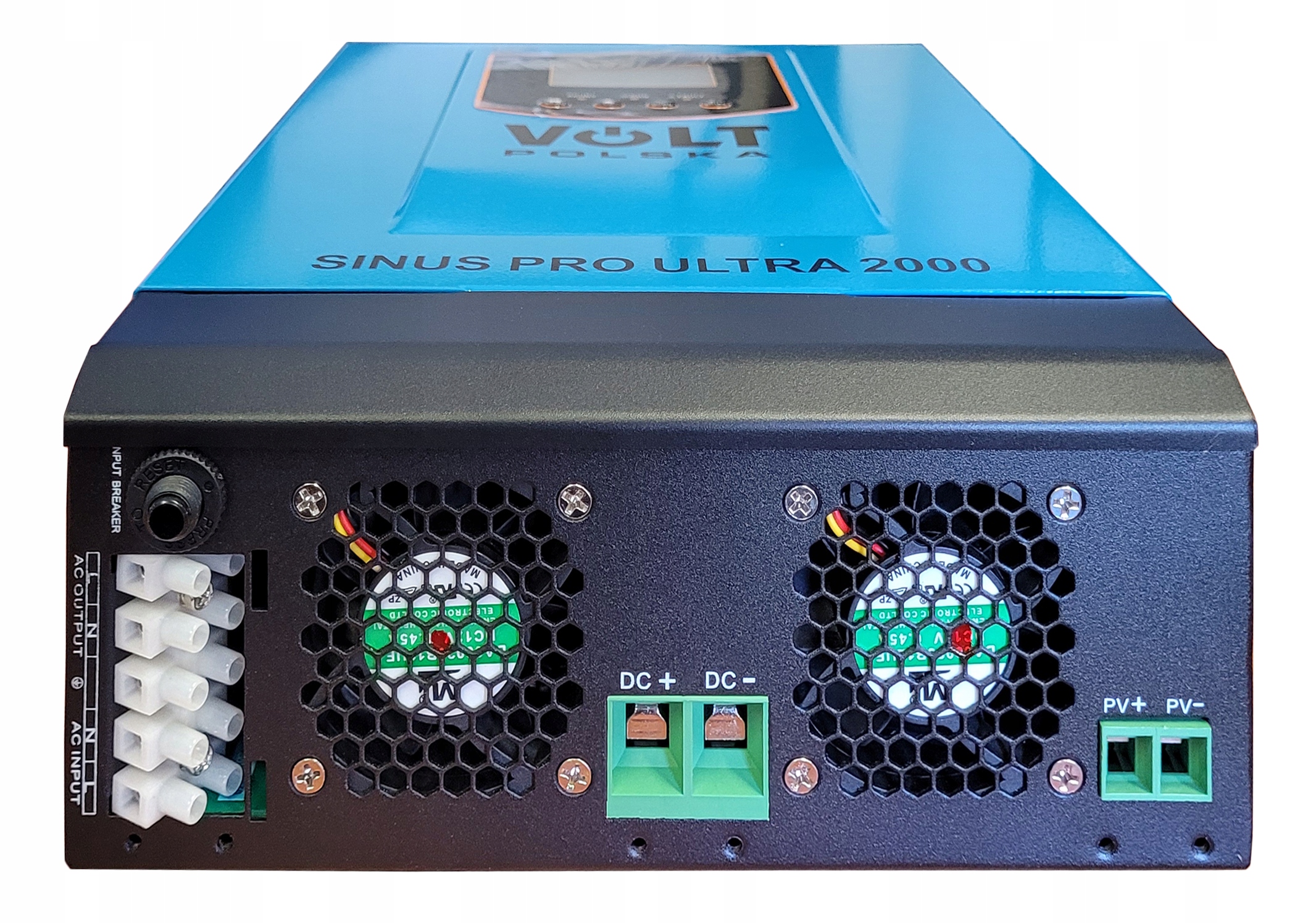

Inwerter solarny Volt Polska SINUS PRO ULTRA 2000

• Producent: Volt Polska
• Moc całkowita (chwilowa): 2000VA
• Moc stała: 1000W
• Napięcie akumulatora: 12VDC
• Zakres napięcia wejściowego (panel fotowoltaiczny): 15VDC-105VDC
• Maksymalny prąd ładowania z układu paneli: Imp do 60A
• Max prąd ładowania: 70A
• Zakres napięcia wejściowego (zasilanie sieciowe): 170VAC-280VAC
• Zakres napięcia wyjściowego (zasilanie sieciowe): 220VAC-240VAC
• Prąd ładowania z sieci: 10/20A
• Zakres napięcia wyjściowego (przetwornica): 230V+-3%
• Temperatura pracy: 0-40°C
• Wymiary: 224 x 337 x 97 mm
• Waga: 5 kg
• Kod produktu: 22556

Opis produktu

Inwerter solarny SINUS PRO ULTRA 2000 to urządzenie łączące w sobie kilka funkcji: inwertera, ładowarki solarnej oraz ładowarki do akumulatorów. Czytelny wyświetlacz LCD pozwala na prostą i intuicyjną obsługę za pomocą przycisków dla ustawień takich jak: prąd ładowania akumulatora, priorytet AC/ładowarki słonecznej, dopuszczalne napięcie wejściowe w zależności od różnych zastosowań.

Na wyjściu inwerterów, przetwarzających napięcie nie należy stosować żadnych form bezpieczników, również listw antyprzepięciowych, czyli popularnych rozdzielaczy z zabezpieczeniem. Jedyną bezpieczną formą zabezpieczenia układu jest założenie bezpiecznika po stronie akumulatora a jedyną dozwoloną formą rozdzielenia z gniazd sieciowych jest zastosowanie podstawowego rozdzielacza, pozbawionego zabezpieczeń, diod oraz przełączników.

Co wyróżnia zasilacz SINUS PRO ULTRA 2000 na tle innych urządzeń?

Wbudowana przetwornica typu czysty SINUS wytwarza na wyjściu napięcie o „przebiegu sinusoidalnym”, takie samo jak w sieci energetycznej. Dzięki temu, może zasilać urządzenia o charakterze indukcyjnym (m.in. elektronarzędzia siłowe, sprężarki powietrza, klimatyzatory, lodówki, zamrażarki etc.).

Najważniejsze cechy:

• Czysty SINUS
• Konfigurowalny zakres napięcia wejściowego dla sprzętu gospodarstwa domowego i komputerów za pomocą ustawień wyświetlacza LCD
• Konfigurowalny prąd ładowania akumulatora w zależności od zastosowania, dzięki ustawieniom wyświetlacza LCD
• Konfigurowalny priorytet AC/ładowania solarnego, dzięki ustawieniom wyświetlacza LCD
• Kompatybilność z napięciem sieciowym lub mocą generatora
• Automatyczne ponowne uruchomienie podczas przywracania zasilania AC
• Zabezpieczenie przeciw zwarciowe, przeciw przeciążeniowe i termiczne
• Nowoczesna konstrukcja ładowarki zapewnia optymalne ładowanie akumulatora
• Funkcja zimnego startu

Jakie urządzenia zasila SINUS PRO ULTRA 2000?

• Urządzenia RTV np. telewizory, tunery, hi-fi, dvd
• Urządzenia AGD np. lodówki, mikrofalówki, blendery, opiekacze
• Urządzenia biurowe np. drukarki, faksy, komputery, monitory
• Elektronarzędzia np. wiertarki, szlifierki, kątówki
• Pompy, sprężarki

Akumulator Volt VPRO VRLA AGM 12V 100Ah

• Producent: Volt Polska
• Napięcie nominalne: 12V
• Pojemność nominalna: 100Ah
• Wysokość całkowita: 218 mm
• Rezystancja wewnętrzna (przy 25°C): 4,3 mΩ
• Wysokość: 213 mm
• Szerokość: 173 mm
• Długość: 331 mm
• Waga: 27,7 kg
• Zalecana temp robocza: 25°C±3°C
• Maksymalny prąd ładowania: 30A
• Maksymalny prąd rozładowania: 800A
• Projektowana żywotność (25°C): 8-10 lat
• Kod produktu: 20904

Opis produktu

Akumulator z serii VPRO jest przeznaczony m.in. do zasilania systemów zasilania awaryjnego (UPS, systemy automatyki), instalacji fotowoltaicznych, czy przetwornic napięcia. Najlepiej sprawdza się w układach ładowania buforowego.

Projektowana żywotność wynosi 8-10 lat dla pracy w temperaturze ok. 20-25 stopniach Celsjusza.

Najważniejsze cechy:

• Budowa wewnętrzna oparta na separatorach wykonanych z włókna szklanego w których skupiony jest elektrolit
• Automatyczny system uszczelniania w momencie zbyt wysokiego ciśnienia wewnątrz akumulatora, zawory otwierają się, powodując bezpieczne odprowadzenie powstałego gazu na zewnątrz obudowy i zapobiegają uszkodzeniu. Do takiej sytuacji dochodzi w momencie przeładowania akumulatora
• Obudowa akumulatora wykonana z materiału typu ABS, ogniwa z miedzi

WAŻNE!

Używanie akumulatorów bezobsługowych typu AGM (np: serie AGM, AGM OPTI, AGM VPRO) do pracy w instalacjach fotowoltaicznych (układy ładowania cyklicznego) może powodować szybszą utratą sprawności/pojemności akumulatora. Takie baterie przeznaczone są i najlepiej sprawdzają się w pracy buforowej (podtrzymanie napięcia, układy zasilania awaryjnego UPS). Tak samo jak w przypadku innych typów akumulatorów, nieodpowiednie dobranie prądu ładowania może skutkować jego uszkodzeniem i utratą gwarancji na akumulator.

Jakie urządzenia zasila akumulator VPRO?

• Systemy zasilania awaryjnego (UPS, systemy automatyki)
• Instalacje fotowoltaiczne
• Przetwornice napięcia
• Systemy alarmowe
• Systemy kontroli dostępu
• Zasilanie kas fiskalnych
• Systemy telewizji przemysłowej
• Systemy telekomunikacyjne
• Systemy oświetlenia zapasowego
• Zasilanie wyposażenia medycznego
• Zasilanie skuterów, motorowerów
• Zasilanie zabawek elektrycznych

Dlaczego warto korzystać z akumulatora VPRO?

• Nie wymaga uzupełniania lub wymiany elektrolitu
• Praca w dowolnej pozycji
• Duża sprawność i wydajność
• Długa żywotność 8-10 lat
• Wysoka odporność na uszkodzenia mechaniczne i wysokie temperatury
• Bezpieczny w użytkowaniu (brak wycieku elektrolitu)

Parametry Techniczne:

• Pojemność (przy 25°C) 10h (10,8V): 100Ah
• Pojemność (przy 25°C) 5h (10,5V): 80Ah
• Pojemność (przy 25°C) 3h (10,8V): 71,4Ah
• Pojemność (przy 25°C) 1h (9,6V): 60Ah
• Pojemność: (40°C): 102%
• Pojemność (25°C): 100%
• Pojemność (0°C): 85%
• Pojemność (-15°C): 65%
• Samorozładowanie (25°C) 3msc: 91% pojemności nominalnej
• Samorozładowanie (25°C) 6msc: 82% pojemności nominalnej
• Samorozładowanie (25°C) 12msc: 64% pojemności nominalnej
• Zakres temp roboczych - rozładowanie: -15°C do 50°C
• Zakres temp roboczych - ładowanie: -10°C do 50°C
• Zakres temp roboczych - składowanie: -20°C do 50°C
• Napięcie ładowania buforowego (25°C): 13,5VDC-13,8VDC
• Napięcie ładowania cyklicznego (25°C): 14,4VDC-14,7VDC

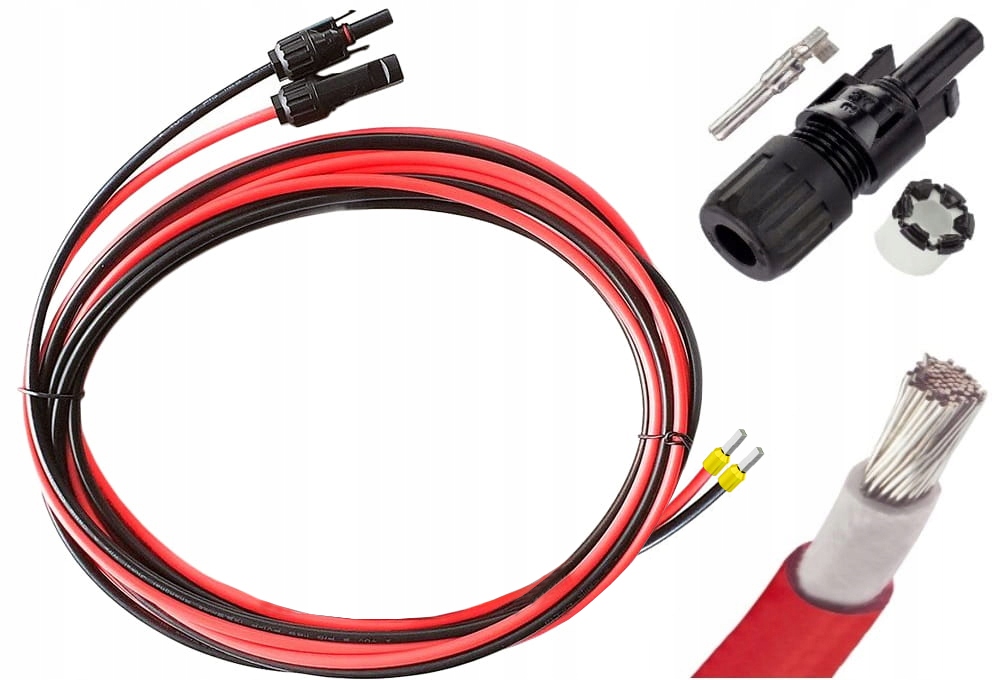

2x Kabel 4m - 2,5mm2 (MC4 - Tulejka)

• Długość: 2 x 4m
• Przekrój rdzenia kabla: 2,5 mm2
• Metal: Miedź
• Ochrona przed korozją: Przewody ocynkowane
• Kolor: Czarny i czerwony
• Końcówki: Konektory MC4 i Tulejka
• Kod produktu: 24043

Zastosowanie:

• Przewody zostały zaprojektowane szczególnie do stosowania przy produkcji energii słonecznej.
• Używamy ich do łączenia paneli fotowoltaicznych.
• Kabel nadaje się na zewnątrz* i wewnątrz budynków.
• Nadaje się do instalacji fotowoltaicznych montowanych na dachach jak i na gruncie (dotyczy złącz MC4)
• Bardzo wysoka odporność na działanie promieni słonecznych.
• Dla bezpieczeństwa użyto materiałów ognioodpornych najwyższej jakości.

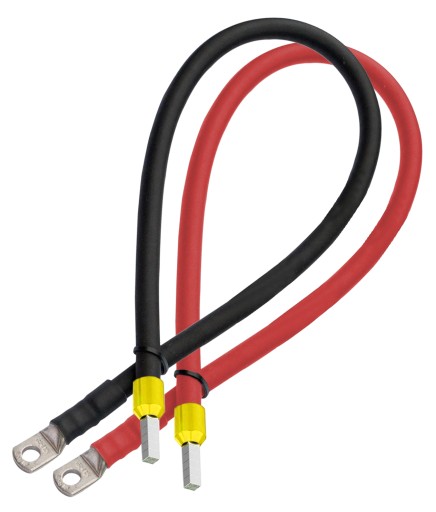

Przewód łączący akumulatory z gniazdem DC w inwerterze (Oczko - Tulejka)

• Długość: ok. 100 cm
• Przekrój rdzenia kabla: 16mm2
• Ochrona przed korozją: Przewody ocynkowane
• Końcówki: Oczko i Tulejka
• Kolor: Czarny i czerwony
• Ilość w zestawie: 2 przewody

Zastosowanie:

• Przewód łączący akumulatory z gniazdem DC w inwerterze
• Do akumulatorów AGM, żelowych i LiFePO4

W zestawie:

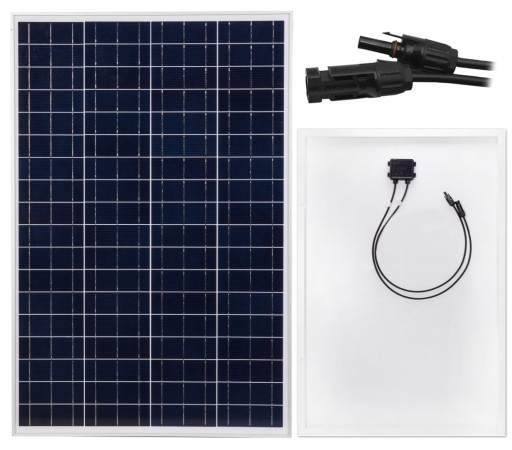

• Dwa panele fotowoltaiczne Volt Polska POLI 110W 18V [1016 x 670 x 30 x 25 mm] + przewód MC4
• Inwerter solarny Volt Polska SINUS PRO ULTRA 2000
• Akumulator firmy Volt Polska VPRO VRLA AGM 12V 100Ah
• 2x Przewód łączący akumulatory z gniazdem DC w inwerterze
• 2x Kabel 4m - 2,5mm2 MC4 do łączenia paneli
