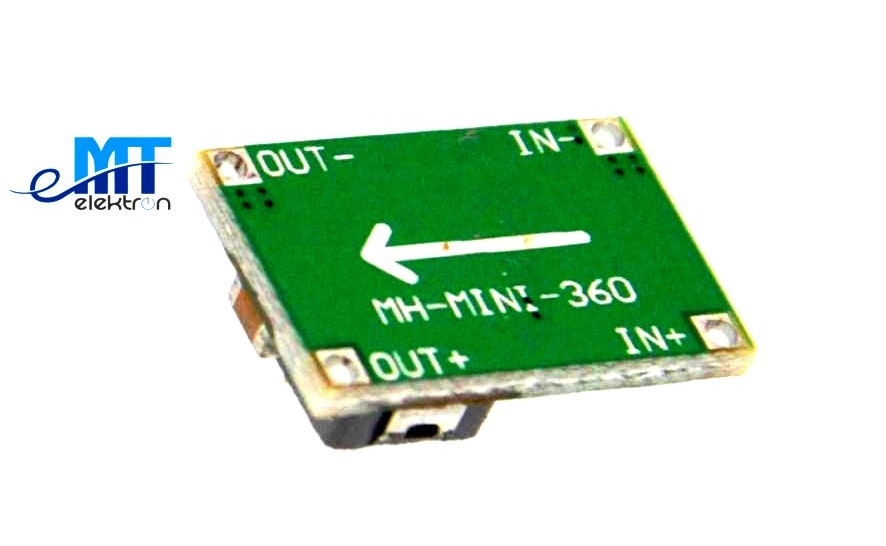

MP2307 Mini 360 DC/DC понижающий преобразователь, Uwy - 1,0 В-17 В

Moduł mini przetwornicy DCDC "mini 360"

OPIS PRZEDMIOTU :

Moduł miniaturowej przetwornicy step-down o regulowanym napięciu wyjściowym.

Bardzo małe rozmiary, zaledwie 17 * 11 mm, oraz niewielka waga na poziomie 1g, pozwalają aby przetwornica znalazła zastosowanie np przy budowie dronów oraz innych urządzeń przenośnych, tam gdzie waga i wymiary mają kluczowe znaczenie.

Napięcie wejściowe podłączamy do pól IN, pola OUT są wyjściem przetwornicy. Potencjometrem ustalamy żądane napięcie wyjściowe. Ważne! - docelowe wyjściowe napięcie pracy, proszę ustawiać przed podłączeniem do układu który przetwornica ma zasilać.

SPECYFIKACJA :

• Zastosowany układ: MP2307DN
• Napięcie wejściowe: 4.75V-23V
• Napięcie wyjściowe: 1.0V-17V / płynnie regulowane /
• Prąd wyjsciowy: 1.8A ( szczytowy 3A )
• Sprawność konwersji: 96% (najwyższy)
• Częstotliwość przełączania: 340KHz
• Temperatura pracy: od -40 ° do +85
• Wymiary: 17 x 11 x 4mm (L x W x H)
• Waga: ~ 1g
