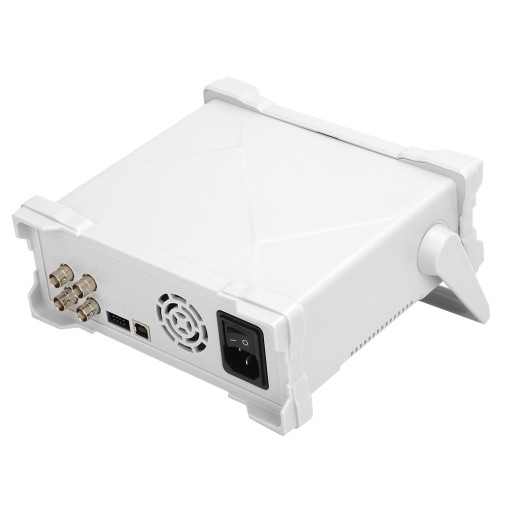

FY6900 синусоидальный 0-30 МГц 2,4-дюймовый TFT-экран, цифровой

Товар

28 023  ₽
FY6900 синусоидальный 0-30 МГц 2,4-дюймовый TFT-экран, цифровой
  • 0 раз купили
  • 5  оценка
  • 1 осталось
  • 1 отзыв

Доставка

  • Почта России

    от 990 ₽

  • Курьерская доставка EMS

    от 1290 ₽

Характеристики

Артикул
14607816360
Состояние
Новый
Kod producenta
YB02263-01
Marka
bez marki

Описание

Funkcje:

1. Interfejs wyświetlacza wykorzystuje 2,4-calowy kolorowy wyświetlacz LCD TFT, co sprawia, że ​​obsługa jest bardziej intuicyjna i wygodna.

2. Urządzenie WYKORZYSTUJE technologię bezpośredniego cyfrowego syntezatora częstotliwości (DDS), aby zapewnić stabilne, dokładne, czyste sygnały o niskim poziomie zniekształceń.

3. Bogate skróty klawiaturowe i graficzny interfejs użytkownika upraszczają każdą operację, są łatwe w obsłudze.

4. technologia montażu może poprawić przeciwdziałanie zakłóceniom i żywotność.

5. Urządzenie WYKORZYSTUJE 14-bitowy układ konwersji C / A o wysokiej jakości (błąd kwantyzacji wyjścia 5 Vpp mniejszy niż 1 mV), częstotliwość próbkowania 250MSa / si rozdzielczość pionową 14 bitów.

6. Różne typy modulacji: modulacja AM, FM, PM, ASK, FSK i PSK.

7. Funkcja skanowania: cztery właściwości sygnału możliwego do skanowania, w tym częstotliwość, amplituda, przesunięcie i cykl pracy; Posiada dwa rodzaje skanowania liniowego i logarytmicznego; Czas skanowania: 0,01 S-9999,99 S; Kierunki skanowania w górę, w dół i w obie strony.

8. Funkcja VCO (wyjście sterujące napięciem): może być realizowana przez zewnętrzny sygnał wejściowy: częstotliwość kontroli napięcia, amplitudę regulacji napięcia, offset regulacji napięcia, współczynnik wypełnienia regulacji napięcia i modulację PWM.

9. Funkcja miernika częstotliwości 100M: może mierzyć częstotliwość, okres, szerokość impulsu i współczynnik wypełnienia. Pracujące częstotliwości to 100 MHz i min. Zachowanie częstotliwości: 0,01 Hz.

10. Funkcja licznika: istnieją 2 tryby pomiaru sprzężenia, w tym sprzężenia DC i sprzężenia AC. Ten projekt może rozwiązać niedokładny problem sprzężenia prądu przemiennego.

11. Zabezpieczenie przed zwarciem wyjścia: gdy zwarcie obciążenia, wszystkie kanały mogą pracować dłużej niż 60 sekund.

Specyfikacja:

Typ przedmiotu: Generator sygnału

Materiał: tworzywo sztuczne

Model: FY6900

Parametr częstotliwości

Zakres częstotliwości:

Fala sinusoidalna: 0 Hz ~ 30 MHz

Fala prostokątna: 0 Hz ~ 20 MHz

Fala trójkątna: 0 Hz ~ 10 MHz

Fala piłokształtna: 0 Hz ~ 10 MHz

Zakres częstotliwości dowolnych fal: 0 ~ 10 MHz

Zakres fal cyfrowych TTL / CMOS: 0 ~ 20 MHz

Minimalna regulacja szerokości fali impulsu: 20ns

Hej. Rozdzielczość częstotliwości: 1 μHz (0,000001 Hz)

Błąd częstotliwości: (+/-) 20 ppm

Stabilność częstotliwości: (+/-) 1 ppm / 3 godziny

Parametry przebiegu:

Typy przebiegów: fala sinusoidalna / trójkątna / prostokątna / piłokształtna, fala impulsowa Lorentza i przebieg arbitralny.

Pamięć nieulotna przebiegu arbitralnego (64): można przechowywać 64 przebiegi arbitralne zdefiniowane przez użytkownika

Długość fali: 8192 punktów (4K punktów) x 14 bitów

Częstotliwość próbkowania: 250MSa / s

Rozdzielczość pionowa: 14 bitów

Sinusoida:

Harmoniczny system nadejścia: ≥50 dBc ( 20 MHz: ± 2,5 V.

Rozdzielczość przesunięcia: 0,01 V.

Zakres regulacji fazy: 0 ~ 359,99 °

Rozdzielczość fazowa: 0,01 °

Pomiar zewnętrzny:

Zakres pomiaru częstotliwości: CZAS BRAMKI = 1S 1Hz-60MHz

Zakres napięcia wejściowego: 2 Vpp ~ 20 Vpp

Zakres zliczania: 0 ~ 4294967295

Liczba: instrukcja

Regularny pomiar: rozdzielczość 20 ns, maksymalny mierzalny 40 s

Funkcja skanowania:

Tryb skanowania: skanowanie liniowe, skanowanie logarytmiczne

Skanowane obiekty: częstotliwość, amplituda, przesunięcie i cykl pracy

Czas skanowania: 0,01 s-999,99 s / krok

Zakres ustawień częstotliwości: punkt początkowy i końcowy można ustawić dowolnie

Zakres przemiatania częstotliwości: określony przez ustawienia parametrów skanowania

Ogólne parametry:

Baran

Ilość: 20

Lokalizacja: M0 ~ M20

berło

Tryb interfejsu: użyj interfejsu USB do interfejsu szeregowego

Szybkość komunikacji: 115200bps

Protokół: przy użyciu wiersza poleceń protokół jest powszechny

zasilacz

Zakres napięcia: AC 100 ~ 240 V.

Typ wyświetlacza: kolorowy wyświetlacz TFT o przekątnej 2,4 cala

Temperatura otoczenia: 0 ~ 40 ° C

Wilgotność:

Proszę bądź świadom:

FY6900 sinus 0-30 MHZ 2.4in ekran TFT cyfrowy
