100240V F214 Разветвитель SDI 1x4, от 1 до 4 выходов

Funkcja:

1. Wbudowany korektor kabla, obwód reclockera i sterownik kabla, obsługa maksymalnej długości kabla (dla Belden-1694A).

2. Odległość wejścia i wyjścia linii SDI: SD obsługuje 400 m, HD obsługuje 200 m, 3G obsługuje 100 m (wartość teoretyczna, określona odległość jest związana z jakością kabla).

3. Wbudowana konstrukcja o szerokim napięciu, obsługuje napięcie wejściowe DC5V-36V (maksymalna moc 2W), bardziej odpowiednia do zastosowań inżynierskich.

4. 2 sygnały SDI są wysyłane w tym samym czasie, bez żadnych ustawień.

5. Czyste przetwarzanie sprzętowe plug and play, ale może również automatycznie wykrywać różne sygnały SDI, gdy wejście efektywnego sygnału SDI, wskaźnik LED zaświeci się na zielono, jeśli nie ma sygnału lub sygnału bez znaku, a standardowy wskaźnik LED zgaśnie, aby klienci inżynieryjni mogli łatwiej ocenić problem.

Specyfikacja:

• Typ artykułu: rozdzielacz SDI
• Materiał: metal
• Kolor: jak pokazano na zdjęciach
• Rozmiar produktu (dxsxw): ok. 117x60x23mm/4,6x2,4x0,9 cala
• Waga: ok. 285 g/10,1 uncji
• Zakres zasilania: DC5V-36V
• Pobór mocy: < 2W
• Średnica otworu na zasilacz: 2,1 mm/0,1 cala
• Standardowo: zasilacz 5V1A

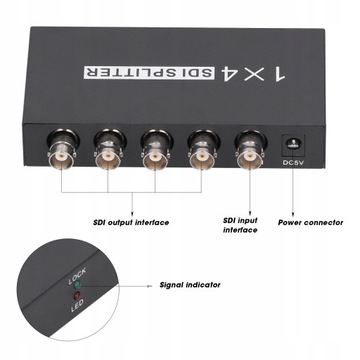

• Interfejs wejściowy SDI: BNC SDIx1
• Interfejs wyjściowy SDI: BNC SDIx4
• Standard SDI: kompatybilny z SMPTE 424M, SMPTE 292M i SMPTE 259M-C
• Format sygnału SDI: SD-SDI, HD-SDI, 3G-SDI
• Obsługa szybkości SDI: 143-2970 MB/S
• Impedancja SDI: 75 Ω
• Rozdzielczość wejściowa SDI:
• 480i@60Hz/576i@50Hz/720@50Hz/720P@60Hz/1080i@50Hz/1080i@60HZ/1080P@24@25@30@50@60Hz/
• Rozdzielczość wyjściowa SDI:
• 480i@60Hz/576i@50Hz/720P@50Hz/720P@60Hz/1080i@50Hz/1080i@60Hz/1080p@24@25@30@50@60Hz
• Amplituda sygnału wyjściowego SDI: 800mVp-p
• Adaptowalność i stabilność: 0 ℃ -60 ℃
• Jak używać:

1. Podłącz interfejs wejściowy SDI do źródła sygnału SDI za pomocą kabla koncentrycznego.

2. Wyjście SDI można podłączyć do innych urządzeń wyświetlających obsługujących wejście sygnału SDI.

3. Podłącz zasilanie komputera głównego, maszyna zacznie działać.

Lista pakietów:

• 1 x Rozdzielacz SDI 1 x zasilacz
• 1 x Instrukcja
