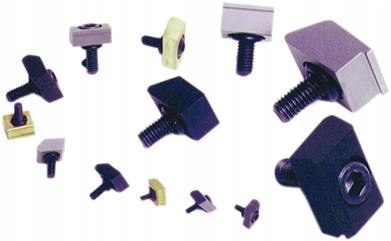

Zacisk mocujący Pitbull® ze stali narzędziowej, z krawędzią nożową

Uniwersalny system dociskowy do dociskania elementów obrabianych o różnorodnym kształcie i formie, kwadratowych, pochyłych, wklęsłych lub wypukłych.

Wykonanie: cechą szczególną tych docisków jest stalowa śruba (o wytrzymałości 10.9) z łbem mimośrodowym. Mimośród powoduje ruch dociskowy o bardzo dużej sile mocowania. Za element zaciskowy służy mosiężna płytka sześciokątna.

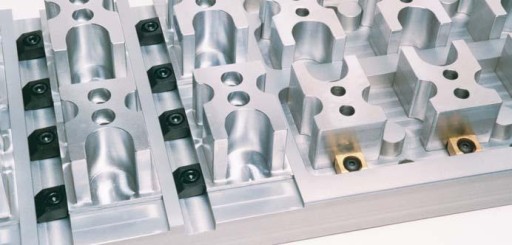

Zastosowanie: za pomocą kołków oporowych i 1 lub 2 śrub mocujących można zamocować każdy element w najróżniejszych formach. Niewielka wysokość konstrukcyjna umożliwia bezproblemową obróbkę powierzchni elementu. W ten sposób przy programowaniu CNC nie jest konieczne uwzględnianie położenia łap dociskowych. Dodatkowo niewielkie wymiary konstrukcyjne umożliwiają ergonomiczne mocowanie wielokrotne. Zaciski mocujące można wykorzystać również jako ograniczniki.

Wykonanie: zaciski Pitbull mogą być dostarczane w 3 wersjach:

- ze stali narzędziowej, z krawędzią nożową do części nieobrobionych (odlew, odkuwka, element odcinany)

- ze stali narzędziowej, z tępą krawędzią do ogólnych zastosowań

- ze mosiądzu, z tępą krawędzią w celu uniknięcia uszkodzeń powierzchni mocowanej

Zastosowanie: proste i pomysłowe. Tylna strona zacisku opiera się o płytę mocującą, dokręcanie za pomocą śruby (DIN 912) powoduje przyciąganie krawędzi mocującej do przodu. W ten sposób uzyskuje się absolutny efekt dociskania pozwalający na precyzyjną obróbkę szerokiej gamy detali. Poza tym jest doskonały do mocowania wielokrotnego. Niewielkie wymiary konstrukcyjne umożliwiają obróbkę wielostronną, bez krawędzi zakłócających pracę narzędzia.

Zawartość zestawu: zacisk mocujący ze śrubą (DIN 912), zacisk i o-ring.

Parametry

• Gwint: M12
• Szerokość docisku: 38,1 mm
• Siła mocowania: 50 kN
• Wymiar B H9: 38,1 mm
• Wymiar B1: 15,2 mm
• Wymiar H: 19,56 mm
• Wymiar H1: 16,3 mm
• Wymiar H2: 9,5 mm
• Moment dokręcania: 145 N·m
• Droga zacisku: 1,9 mm
