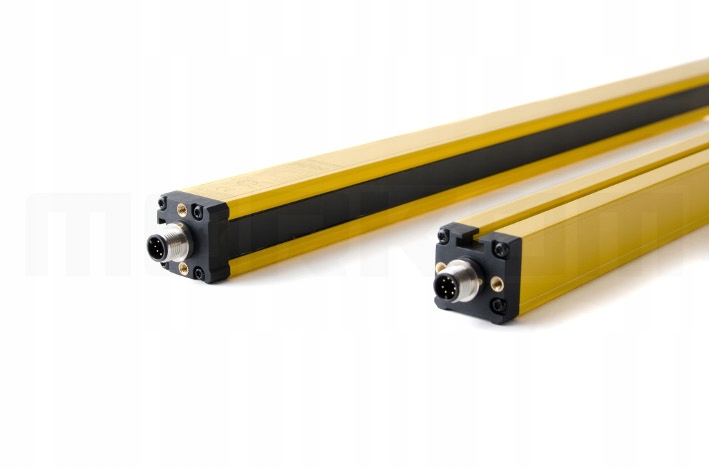

ЗАВЕСА БЕЗОПАСНОСТИ M-QC06-80-400мм C

Optoelektroniczna bariera kurtyna bezpieczeństwa M-QC06-80-400

1. Norma IEC61496-1/2, typ 4, certyfikat CE, typ 2, typ 4.

3. Umożliwia dokładny, szybki i prosty montaż, demontaż i okablowanie.

4. Wszystkie elektroniczne elementy systemu bezpieczeństwa kurtyny świetlnej są produkowane przez renomowane światowe marki.

5. Automatyczny reset, proste okablowanie, oszczędność czasu

6. Doskonała funkcja samokontroli: nieprawidłowy sygnał nie zostanie wysłany do urządzenia w przypadku awarii kurtyny świetlnej bezpieczeństwa

7. Definiuje zasady samokontroli i bezpieczeństwa zawarte w wyrobie; musi być wybrany w zależności od poziomu ryzyka charakteryzującego maszynę.

8. Doskonała konstrukcja optyczna i dobrze skupiona wiązka światła, dzięki czemu kurtyna świetlna jest bardzo łatwa do wyrównania i konserwacji.

Specyfikacja:

Ilość wiązek: 6

Rozdzielczość: 80mm

Wysokość ochrony: 400mm

Wysokość bariery: 489mm

Zasięg wykrywania: 0.3-6m

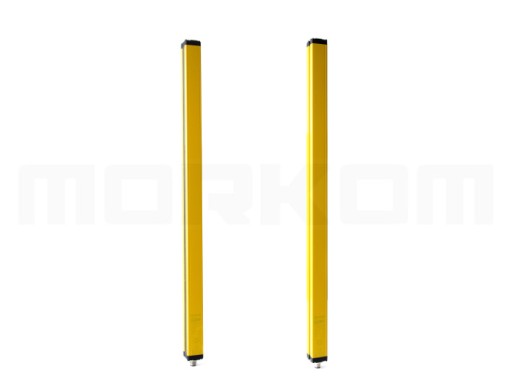

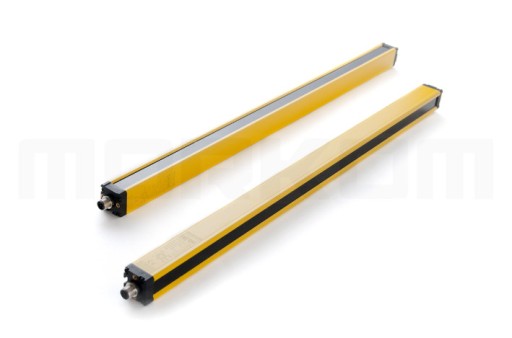

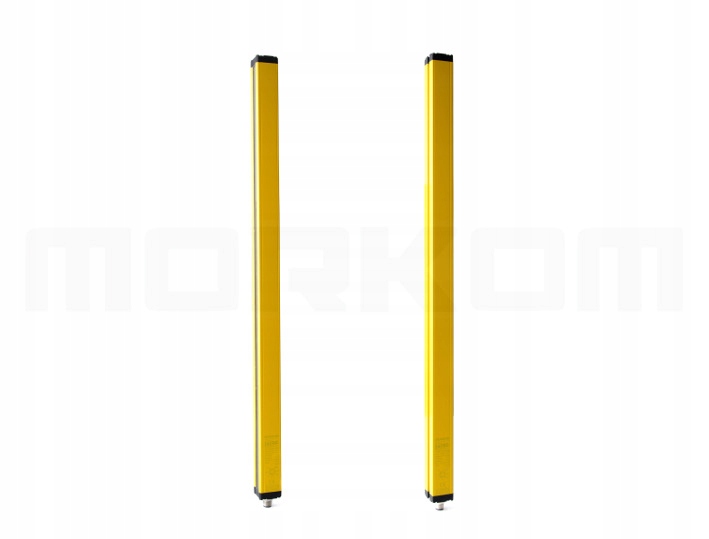

Komplet: nadajnik - odbiornik

Opis ogólny serii M-QC:

Certyfikat TUV, CE, Rohs, ISO9001.

Jest stosowana w różnych branżach przemysłowych w celu ochrony ludzkiego ciała poprzez sterowanie maszynami.

Szybki czas reakcji, maksymalna ochrona życia, zdrowia i mienia.

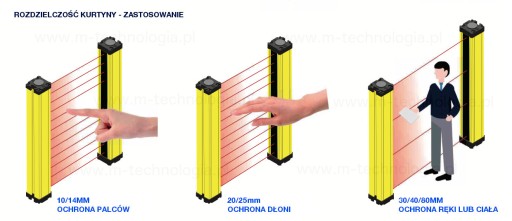

Skok wiązki (rozdzielczość) ma wiele opcji, takich jak 10 mm, 14 mm, 20 mm, 25 mm, 30 mm, 40 mm, 80 mm.

PARAMETRY TECHNICZNE

Wysokość ochrony: Odległość osi optycznej x (ilość wiązki)

Czas reakcji: ≤15ms

Zasięg wykrywania: 30~3000mm, 30~6000mm (opcja do 30m)

Interferencja światła: 10000Lux (Kąt padania ≥5 °)

Rodzaj kurtyny świetlnej: Przelotowy

Klasa ochrony: IP65

Wymiary: 30×30mm×Jmm (J to długość nadajnika / odbiornika)

Sterownik: QCA/QCA2

Źródło światła: Dioda podczerwieni

Zużycie prądu: ≤200mA

Wilgotność otoczenia: Podczas pracy: 35 ~ 85% RH Oszczędzanie: 35 ~ 95% RH

Temperatura pracy: Praca: -10 ~ + 40 ℃ (nie zamrażać),

Tryb oszczędny: -25 ~ + 55 ℃

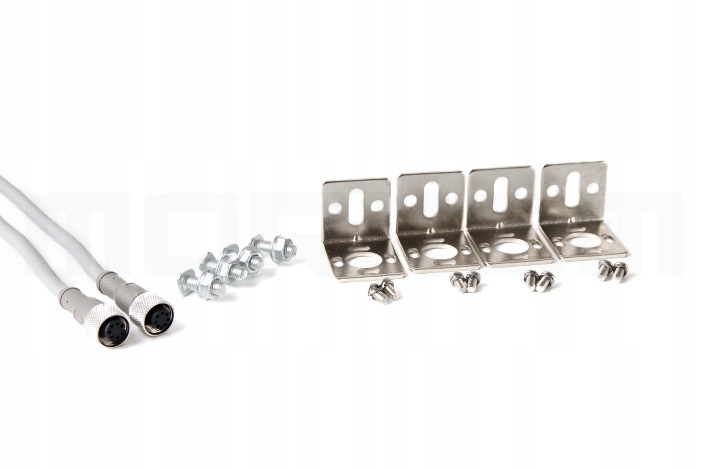

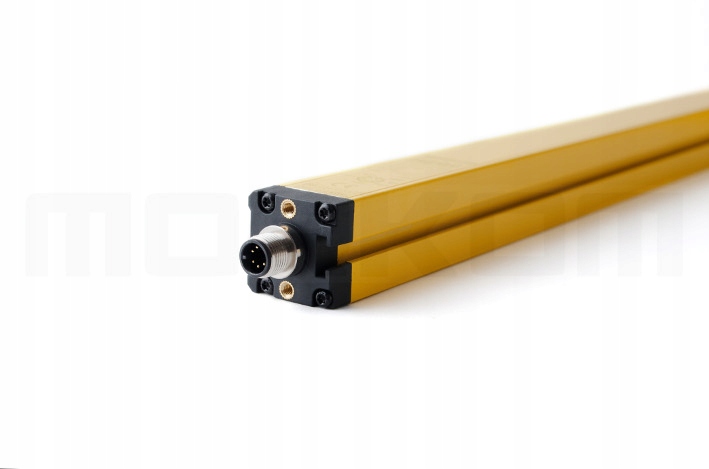

Połączenie: Okrągłe gniazdo lotnicze ze specjalnym kablem połączeniowym, 4-żyłowy przewód do nadajnika, 5-żyłowy przewód do odbiornika

Lampki sygnalizacyjne: Nadajnik: Zasilanie wskazuje kolor czerwony,

Odbiornik: Wyjście świeci na zielono, cieniowanie: światło wskazuje na czerwono

Oświetlenie otoczenia: Światło naturalne: powierzchnia odbiorcza 3000Lx; Światło słoneczne: powierzchnia odbiorcza 10000Lx

Zasilanie: DC12 / 24V AC110-220V (wyjście przekaźnika)

Materiał obudowy: Stop aluminium, pokrywa końcowa: ABS wzmocniony nylonem

Status wyjścia: Cała oś optyczna włącza się po zasileniu (pokazuje kolor zielony)

Wyjście: NPN \ PNP, prąd wejściowy 500 mA, spadek napięcia: mniej niż 1,5 V, odwrotna polaryzacja, zwarcie, zabezpieczenie przed przeciążeniem

W ofercie posiadamy bariery bezpieczeństwa o różnej rozdzielczości i parametrach o długości wykrywania do 30m.
