Оптическая измерительная линейка ALS-D 250 мм 5 мкм

Liniał optyczny pomiarowy ALS-DR 250mm 5um

Optyczne liniały pomiarowe serii ALS-D są idealne do działania na różnorodnych maszynach obróbczych: obrabiarkach konwencjonalnych oraz sterowanych numerycznie maszynach NC i CNC.

Aluminiowa obudowa oraz elastyczne uszczelnienia ochraniają liniał, głowicę oraz prowadnicę przed wiórami i innymi zanieczyszczeniami typu pył, kurz, płyn chłodzący.

Głowica pomiarowa przemieszcza się beztarciowo wzdłuż liniału. Jest ona podłączona do zewnętrznego bloku montażowego przez łącznik kompensujący nieuniknione nierówności pomiędzy liniałem a suportem obrabiarki.

Liniały pomiarowe dostępne są w obudowach pokrywających zakres pomiarowy do 3000 mm. Seria liniałów ALS-D charakteryzuje się niewielkimi rozmiarami: 21,5mm x 51,5mm (razem z głowicą).

Podstawowe cechy:

Układ przyrostowy z wyjściem: A/A, B/B, Z/Z lub A, B, Z.

Punkt referencyjny: tak

Wyjście: RS422 (EIA-422) lub TTL

Wysoka rozdzielczość: 0.005 mm.

Dokładność: ± 3 μm/m.

Długość pomiarowa: 250 mm.

Podwójne uszczelnienie.

Wysoka odporność na wstrząsy i drgania.

Łatwy montaż.

Kompaktowa aluminiowa obudowa.

• Rozdzielczość: 5 µm
• Wyjście: RS422 (EIA-422) lub TTL
• Sygnały wyjściowe: A/A, B/B, Z/Z lub A,B,Z
• Zasilanie: 5 V
• Punkt referencyjny: tak na 50mm
• Powtarzalność: +/- 3 µm
• Prędkośc przesuwu max.: 120 m/min
• Wtyczka: D-SUB 9 pin
• Stopień ochrony: IP55
• Długość kabla: 3 mb
• Temperatura pracy: -10°C ÷ +50°C
• Temperatura składowania: -40°C ÷ +50°C
• Materiał obudowy: Aluminium
• Wymiary: Na rysunku

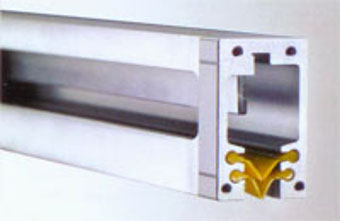

Podwójne uszczelkowanie liniału gwarantuje pełne zabezpieczenie przed brudem, pyłem, opiłkami, cieczami i innymi zanieczyszczeniami.

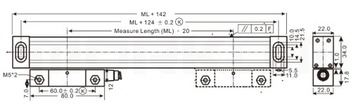

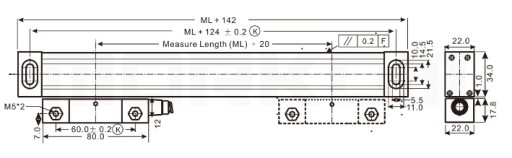

Wymiary:

Typowe aplikacje:

-centra obróbkowe,

-tokarki, frezarki, wiertarki, szlifierki,

-obrabiarki elektroiskrowe (EDM electrical discharge machines),

-maszyny do obróbki blachy,

-urządzenia do spawania,

-giętarki,

-roboty przemysłowe,

-maszyny do obróbki drewna, szkła, tworzyw sztucznych,

-itp.
