Редуктор одноступенчатый горизонтальный цилиндрический 2,5МПа ПРОПАН РПО-2,5 Pomet Wronki

Reduktor butlowy jednostopniowy poziomy 2,5MPa PROPAN RPO-2,5 Pomet Wronki

Reduktory przeznaczone są do obniżania ciśnienia wlotowego gazów pobieranych z butli do wymaganego ciśnienia wylotowego i utrzymania go na stałym poziomie, niezależnie od zmian ciśnienia w butli (w granicach tolerancji). Są to jednostopniowe reduktory przeciwprądowe, a ich cechą charakterystyczną jest pionowe położenie pokrętła nastawczego.

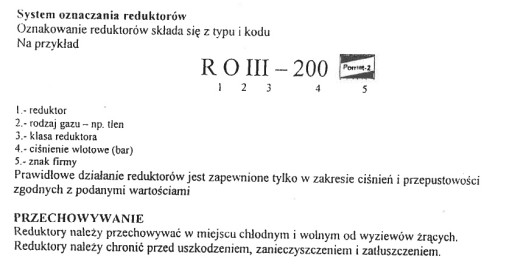

Reduktory wyposażone są filtr ze spieków metali, który jest częścią zaworu redukcyjnego. Do zaworów butlowych mocowany jest nakrętką lub za pomocą jarzma w przypadku acetylenu. Ciśnienie wlotowe p1 i ciśnienie wylotowe p2 wskazują manometry. Wypływ gazu z reduktora następuje przez króciec z końcówką na wąż. Dopuszczalne jest stosowanie dodatkowego zaworu odcinającego montowanego do króćca wylotowego. Wewnątrz korpusu znajduje się zespół zaworu redukcyjnego i klasyczna membrana gumowa. Wewnątrz pokrywy znajduje się sprężyna nastawcza i niedostępny dla operatora zawór bezpieczeństwa. Na manometrach podany jest rodzaj gazu do jakiego reduktor jest przeznaczony i maksymalne dopuszczalne wartości ciśnień wyrażone w  barach. Cecha umożliwiająca pełną identyfikację reduktora jest naniesiona na korpusie.

Reduktory mogą być stosowane do zasilania typowych palników spawalniczych oraz do innych celów, jeśli stawiane wymagania są zgodne z danymi technicznymi reduktora.

Dane techniczne:

• Układ: poziomy
• Rodzaj gazu: propan-butan
• Ciśnienie wlotowe gazu: 2,5 MPa
• Ciśnienie wylotowe gazu: 0,15 MPa
• Przepustowość: 1 m3/h
• Gwint wlot: W21,8x1/14 LH
• Gwint wylot: G3/8 LH
