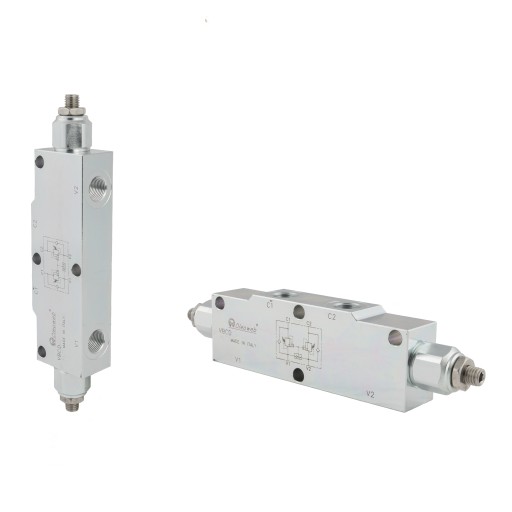

ZAWÓR HYDRAULICZNY COUNTERBALANCE

"ZAMEK" VBCD 3/8"

DO SIŁOWNIKA DWUSTRONNEGO DZIAŁANIA

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.35.18.310

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Zasada działania:

Zawór "counterbalance" jest swoistym połączeniem typowego zamka do siłownika (VBPSE) z zaworem przelewowym (VMP). Służy do blokowania ruchu tłoczyska siłownika w obu kierunkach. Ruch siłownika w przeciwnym kierunku nie jest zabezpieczony. Zapewnia stabilizację pozycji tłoczyska w momencie gdy nie sterujemy rozdzielaczem, a na siłownik działają duże siły.

Blokada zaworu przestaje działać w momencie gdy zaczniemy sterować rozdzielaczem hydraulicznym lub gdy działające na siłownik siły będą zbyt duże i co za tym idzie zostanie przekroczone ciśnienie ustawione na zaworze.

Szczególnie polecane do bardzo obciążonych siłowników dających w kierunku zaworu ciśnienie wsteczne i pracujących seriami z dużą ilością ruchów. Polecane do zastosowania w przypadku, gdy zawory typu OVERCENTER nie działają prawidłowo, np. powodują skakanie siłownika.

Zawór może być wykorzystany jako hamulec i blokada obrotów silnika hydraulicznego. W momencie gdy przestajemy sterować silnikiem, zawór bez narażenia silnika i rozdzielacza na uszkodzenia stopniowo wyhamuje silnik a następnie zabezpieczy go przed swobodnym obracaniem. Zawór jest w stanie wyhamować i zabezpieczyć tylko jeden kierunek obrotów.

Podłączenie:

Podłącz V1 i V2 do linii zasilających np. sekcji w rozdzielaczu hydraulicznym. Podłącz C1 i C2 do odbiornika np. siłownika dwustronnego działania.

Przepływ z V2 do C2 jest całkowicie zablokowany gdy na V1 i V2 nie działa ciśnienie. Przepływ z V2 do C2 otwiera się gdy na V1 lub V2 działa ciśnienie.

Dane techniczne:

• Maksymalny przepływ: 40L/min
• Ilość otworów hydraulicznych w korpusie: 4
• Gwinty wewnętrzne w korpusie: 3/8'' [BSP]
• Materiał korpusu: stal galwanizowana
• Dopuszczalne maksymalne ciśnienie: 350 bar
• Standardowe ustawienie zaworu przelewowego: 350 bar
• Waga: 1,55 kg

Zakres temperatur i typ oleju:

• Dopuszczalna temperatura otoczenia: -20°C do +50°C
• Dopuszczalna temperatura oleju: -20°C do +80°C
• Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

Schemat hydrauliczny zaworu VBCD (zdj.):
