Электропневматический строжильный патрон УЭП-Б500 Pomet Wronki

Uchwyt elektropowietrzny do żłobienia UEP-B500 Pomet Wronki

Uchwyt do elektrod przeznaczony jest do żłobienia elektro-powietrznego okrągłymi elektrodami węglowymi miedziowanymi ESM-257 wg PN-E-69010, w pozycji podolnej i naściennej.

Znajduje szerokie zastosowanie w hutnictwie przy obróbce wlewków, regeneracji dużych elementów, usuwania wadliwych odcinków spoin, ukosowania blach oraz usuwaniu grani spoiny dla podspawania.

Uchwyt elektropowietrzny różni się od zwykłego uchwytu do elektrod otulonych tym, że do szczęk uchwytu i wkładki prądowej obrotowej z dwoma otworami doprowadzone jest sprężone powietrze. Kierunek wylotu powietrza można dowolnie ustawić.

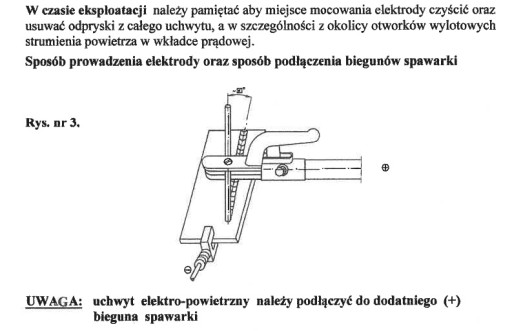

Wydmuchiwane sprężone powietrze rozdmuchuje stopiony w łuku elektrycznym metal, pozostawiając wyżłobiony rowek. Aby wydmuchiwanie metalu było możliwe, użyteczna długość elektrody wysuniętej z szczęk powinna wynosić od 150 do 50 mm. Po spaleniu się elektrody do długości min. ok. 50 mm, należy żłobienie przerwać i elektrody wysunąć do długości ok. 150 mm.

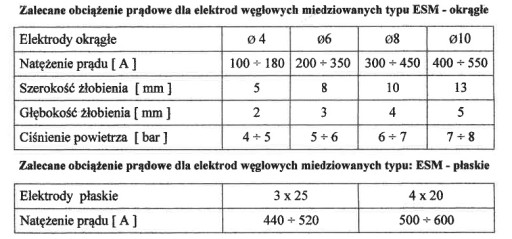

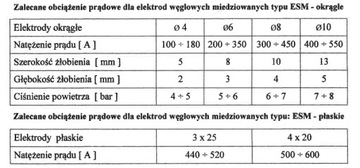

Dane techniczne:

• max. prąd żłobienia w cyklu pracy - 60% 500 A
• ciśnienie sprężonego powietrza: 3 ÷ 8 bar
• średnica zaciskanych elektrod: 4,0 ÷ 10,0 płaska max. 20 x 4 mm
• przekrój przewodu elektrycznego: 95 mm2
• masa uchwytu: 880 g
