Электропневматический строжильный патрон УЭП-Б450 Pomet Wronki

Uchwyt elektropowietrzny do żłobienia UEP-B450 Pomet Wronki

Uchwyt UEP-450 jest całkowicie izolowany. Elektroda zaciskana jest pomiędzy wkładką prądową a dźwignią dociskową. Wkładka prądowa ma możliwość obracania się wokół swej osi. Jako źródło prądu stałego można użyć spawarkę wirującą o natężeniu wtórnym do 500 A. Uchwyt przeznaczony jest do żłobienia elektro-powietrznego okrągłymi elektrodami węglowymi ESM-256 w pozycji podolnej i naściennej. Znajduje szerokie zastosowanie w hutnictwie przy obróbce wlewków, regeneracji dużych elementów, usuwania wadliwych odcinków spoin, ukosowania blach itp. Należy stosować ciśnienie powietrza od 0,3 - 0,8 MPa zależnie od żądanych warunków żłobienia. Elektrodę założyć tak aby jej użyteczna długość wynosiła 150 mm. Spawarkę uruchomić, zajarzyć łuk i prowadzić elektrodę pod kątem 50’ do poziomu żłobionego i rowka, a po upaleniu elektrody do 50 mm żłobienie przerwać i wysunąć ponownie elektrodę na długość 150 mm.

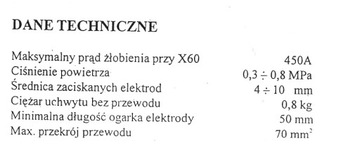

Dane techniczne:

• max. prąd żłobienia w cyklu pracy - 60% 450 A
• ciśnienie sprężonego powietrza: 3 ÷ 8 bar
• średnica zaciskanych elektrod: 4,0 ÷ 10,0 mm
• przekrój przewodu elektrycznego: 70 mm2
• masa uchwytu: 800 g
