ЗАМОК ГИДРАВЛИЧЕСКОГО ВОЗВРАТА КЛАПАН VBPDE 3/8 35л 350бар БЕЗОПАСНОСТЬ. ПРИВОД

ZAWÓR HYDRAULICZNY ZWROTNY VBPDE 3/8"

ZAMEK DO SIŁOWNIKA DWUSTRONNEGO

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: VBPDE 3/8"; 1.35.17.010.1

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Zasada działania:

Zawór zwrotny sterowany bliźniaczy inaczej "zamek" służy do blokowania ruchu tłoczyska siłownika w obu kierunkach. Zapewnia stabilizację pozycji tłoczyska w momencie gdy nie sterujemy rozdzielaczem, a na siłownik działają duże siły. Blokada zaworu przestaje działać w momencie gdy zaczniemy sterować rozdzielaczem hydraulicznym.

Podłączenie:

Podłącz V1 i V2 do linii zasilających np. sekcji w rozdzielaczu hydraulicznym. Podłącz C1 i C2 do odbiornika np. siłownika dwustronnego działania.

Przepływ z V1 do C1 i z V2 do C2 jest całkowicie zablokowany gdy na V1 i V2 nie działa ciśnienie. Przepływ z V1 do C1 i z V2 do C2 otwiera się gdy na V1 lub V2 działa ciśnienie.

Dane techniczne:

Maksymalny przepływ: 35 l/min Ilość otworów hydraulicznych w korpusie: 4 Gwinty wewnętrzne w korpusie: 3/8'' [BSP] Materiał korpusu: stal galwanizowana Dopuszczalne maksymalne ciśnienie: 350 bar Ciśnienie otwarcia blokady przepływu: 3 bar Waga: 0,73 kg

Zakres temperatur i typ oleju:

Dopuszczalna temperatura otoczenia: -40 C do +60 C Dopuszczalna temperatura oleju: -15 C do +80 C Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

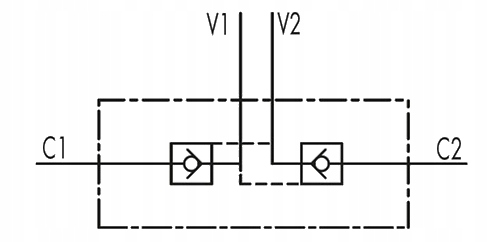

Schemat hydrauliczny zaworu VBPDE (zdj.):
