ГИДРАВЛИЧЕСКИЙ КЛАПАН РЕГУЛЯТОР РАСХОДА VPR3 80Л

ZAWÓR HYDRAULICZNY DZIELNIK STRUMIENIA

REGULATOR PRZEPŁYWU VPR3 1/2" 80L/min

Produkcja:

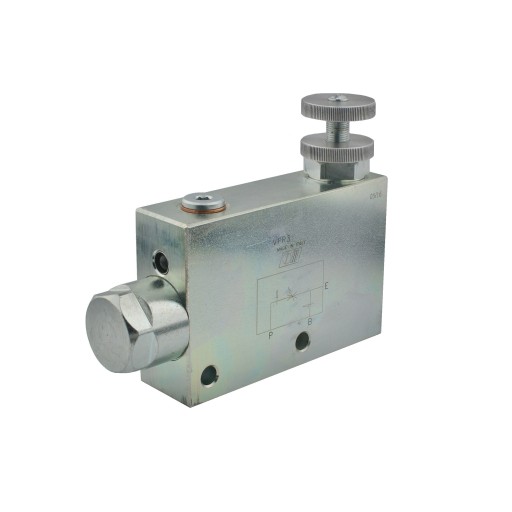

Oryginalny włoski produkt marki Oleodinamica Marchesini, symbol: VPR3 1/2"; 1.35.10.015

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Zasada działania:

Regulator dzieli główny strumień oleju z pompy na dwa niezależne strumienie, które mogą zasilić dwa niezależne układy hydrauliczne. Umożliwia ustawienie konkretnego przepływu na pierwszym głównym odbiorniku, nadmiar oleju jest odprowadzany na drugi odbiornik. Przy zmianie wydajności pompy główny odbiornik zawsze dostaje tyle samo oleju, przepływ waha się tylko na drugim odbiorniku.

Idealnie sprawdza się w ciągnikach i innych maszynach gdzie jedną pompą zasilany jest układ kierowniczy (orbitrol) oraz główna hydraulika (ładowacz czołowy). Ustawia się wtedy stały przepływ na orbitrolu, reszta oleju zasili hydraulikę w ładowaczu. Ilość podawanego oleju na ładowacz zależy od wydajności pompy w danym momencie. Ilość podawanego oleju na orbitrol zawsze jest stała, co zapewnia płynne i sprawne kierowanie maszyną.

Podłączenie i regulacja:

Regulacja zaworu odbywa się za pomocą pokrętła, możliwość zabezpieczenia ustawień za pomocą nakrętki kontrującej. Posiada wyście do podłączenia manometru.

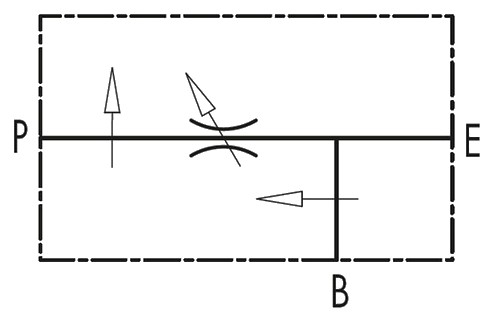

Przyłącz E do linii zasilającej oraz P do priorytetowego odbiornika lub do linii układu hydraulicznego, gdzie wymagana jest regulacja przepływu. Przyłącz B do drugiego odbiornika.

Kompensacja ciśnienia:

Regulator posiada kompensację, czyli nie ma spadku ciśnienia oleju za zaworem. Dzięki temu, po regulacji, silnik zachowuje niemalże pierwotny moment obrotowy. Zwykłe zawory dławiące przy współpracy z silnikami, grzeją olej, nie mają również kompensacji, przez co przy okazji regulacji obrotów silnik traci również moc.

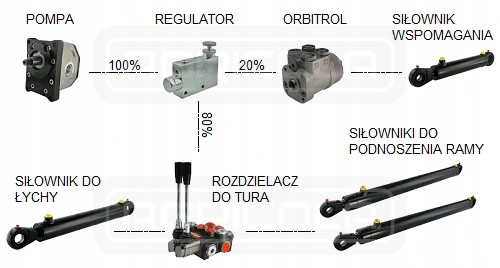

Przykładowe wykorzystanie regulatora w hydraulice w ciągniku (zdj.):

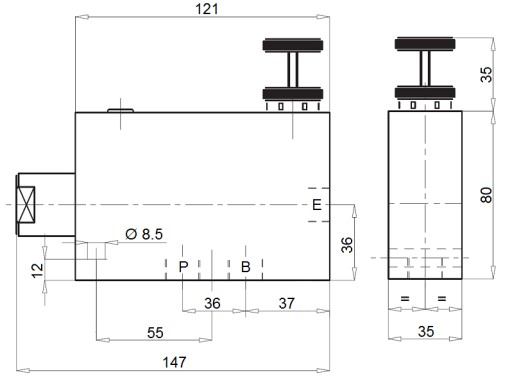

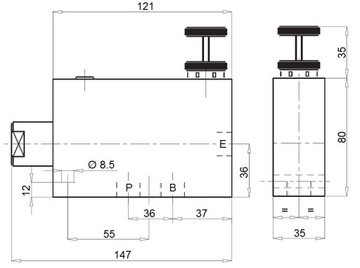

Dane techniczne:

Maksymalna chłonność: 80 l/min Zakres regulacji przepływu na kanale priorytetowym: 20-80L/min Ilość otworów hydraulicznych w korpusie: 3 (+ otwór na manometr) Gwinty wewnętrzne w korpusie: 1/2'' [BSP] Materiał korpusu: stal galwanizowana Dopuszczalne maksymalne ciśnienie: 350 bar Waga: 2,470 kg

Zakres temperatur i typ oleju:

Dopuszczalna temperatura otoczenia: -40 C do +60 C Dopuszczalna temperatura oleju: -15 C do +80 C Typ oleju: Olej hydrauliczny na bazie oleju mineralnego
