ПОДВЕСКА БАЛКИ WBZ49, ИЗОГНУТЫЙ СОЕДИНИТЕЛЬ 45x97 СЕРТИФИКАТ

WSPORNIK BELKI ZAGIĘTY WBZ49 45x97mm

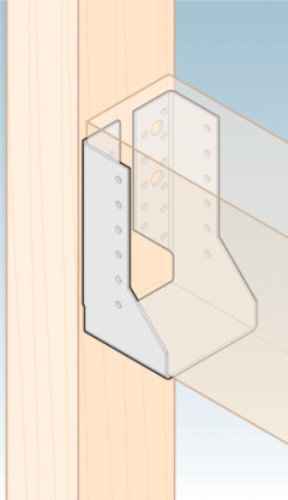

Zagięte do wewnątrz elementy wieszaków umożliwiają zamocowanie belki w przypadku ograniczonej ilości miejsca, szczególnie na wąskich słupach. Ponadto, częściowe zakrycie wieszaka pomiędzy łączonymi elementami daje lepszy efekt wizualny. Dodatkowe, duże średnice otworów sprawiają, że można je stosować również przy mocowaniu belek do betonowej ściany.

Wieszaki wykonane zostały z blachy stalowej ocynkowanej o grubości 2 mm.

Wykonane w kilkudziesięciu rozmiarach, odpowiadających stosowanym na rynku przekrojom belek.

PARAMETRY:

• szerokość wewnętrzna 45mm
• wysokość -97mm
• głębokość - 75mm
• grubość blachy - 2mm
• materiał - DX51D + Z275
• ochrona antykorozyjna - ocynk

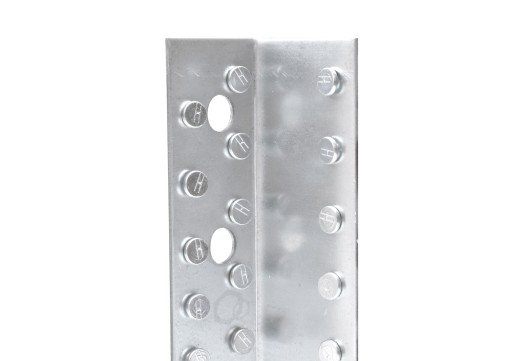

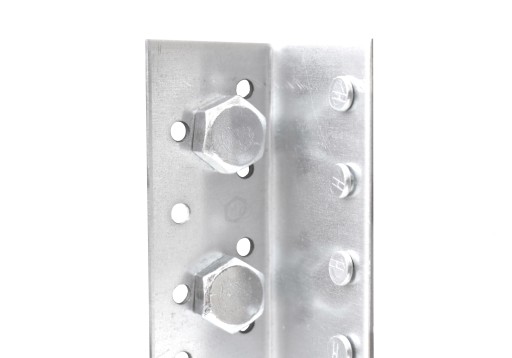

• ilość otworów - 8 otworów ø5mm, 2 otwory ø11mm

MOCOWANIE:

• gwoździe pierścieniowe ANCHOR ø4
• wkręty ciesielskie do łączników

RYSUNEK TECHNICZNY:

• WBZ14 - 60 x 100 x 75 x 2 [mm]
• WBZ21 - 70 x 125 x 75 x 2 [mm]
• WBZ22 - 70 x 155 x 75 x 2 [mm]
• WBZ23 - 76 x 122 x 75 x 2 [mm]
• WBZ24 - 76 x 152 x 75 x 2 [mm]
• WBZ25 - 76 x 182 x 75 x 2 [mm]
• WBZ26 - 80 x 120 x 75 x 2 [mm]
• WBZ27 - 80 x 150 x 75 x 2 [mm]
• WBZ28 - 80 x 180 x 75 x 2 [mm]
• WBZ29 - 80 x 210 x 75 x 2 [mm]
• WBZ30 - 100 x 140 x 75 x 2 [mm]
• WBZ31 - 100 x 170 x 75 x 2 [mm]
• WBZ32 - 100 x 200 x 75 x 2 [mm]
• WBZ33 - 115 x 163 x 75 x 2 [mm]
• WBZ34 - 115 x 193 x 75 x 2 [mm]
• WBZ35 - 120 x 160 x 75 x 2 [mm]
• WBZ36 - 120 x 190 x 75 x 2 [mm]
• WBZ37 - 140 x 180 x 75 x 2 [mm]
• WBZ38 - 160 x 170 x 75 x 2 [mm]

DOKUMENTACJA TECHNICZNA:

• Europejska Aprobata Techniczna
• Deklaracja Właściwości Użytkowych
• Certyfikat Zgodności Zakładowej Kontroli Produkcji

Wszystkie oferowane przez nas wieszaki charakteryzuje najwyższa jakość i można je bez obaw stosować w budownictwie. Dokładamy wszelkich starań, aby wyroby dostarczane naszym kontrahentom były bezpieczne i przystosowane do konkretnych zadań.

ZASTOSOWANIE:
